이현동 | 한국건설기술연구원 선임연구위원([email protected]) 황인주 | 한국건설기술연구원 연구위원([email protected])
공명식 | 한국건설기술연구원 연구원([email protected])
4

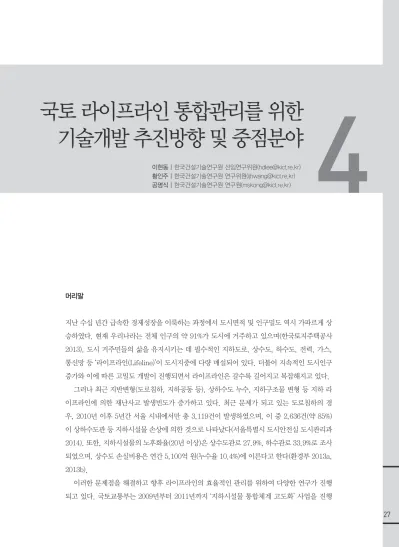

국토 라이프라인 통합관리를 위한 기술개발 추진방향 및 중점분야
머리말
지난 수십 년간 급속한 경제성장을 이룩하는 과정에서 도시면적 및 인구밀도 역시 가파르게 상 승하였다. 현재 우리나라는 전체 인구의 약 91%가 도시에 거주하고 있으며(한국토지주택공사 2013), 도시 거주민들의 삶을 유지시키는 데 필수적인 지하도로, 상수도, 하수도, 전력, 가스, 통신망 등 ‘라이프라인(Lifeline)’이 도시지중에 다량 매설되어 있다. 더불어 지속적인 도시인구 증가와 이에 따른 고밀도 개발이 진행되면서 라이프라인은 갈수록 길어지고 복잡해지고 있다.
그러나 최근 지반변형(도로침하, 지하공동 등), 상하수도 누수, 지하구조물 변형 등 지하 라 이프라인에 의한 재난사고 발생빈도가 증가하고 있다. 최근 문제가 되고 있는 도로침하의 경 우, 2010년 이후 5년간 서울 시내에서만 총 3,119건이 발생하였으며, 이 중 2,636건(약 85%) 이 상하수도관 등 지하시설물 손상에 의한 것으로 나타났다(서울특별시 도시안전실 도시관리과 2014). 또한, 지하시설물의 노후화율(20년 이상)은 상수도관로 27.9%, 하수관로 33.9%로 조사 되었으며, 상수도 손실비용은 연간 5,100억 원(누수율 10.4%)에 이른다고 한다(환경부 2013a, 2013b).
이러한 문제점을 해결하고 향후 라이프라인의 효율적인 관리를 위하여 다양한 연구가 진행 되고 있다. 국토교통부는 2009년부터 2011년까지 ‘지하시설물 통합체계 고도화’ 사업을 진행
27
ㅣ 특집 ㅣ 국토 라이프라인: 국민 안전을 위한 생명선
하여 7대 지하시설물(상수도, 하수도, 가스, 전기, 통신, 송유, 난방)의 정보를 통합하였다. 2014년 9월 에는 민간합동특별팀을 구성하여 ‘지하공간통합지도’
를 중심으로 하는 ‘지하공간 통합안전관리체계’ 구축 계획을 발표하고, 지하매설물, 지하구조물, 지반 등 관련기관마다 보유하고 있는 정보를 3차원 형태로 통 합하는 방안을 계획하고 있다.
2014년 12월 17일에 개최된 제6차 국토정책위원 회에서는 미래 국토발전 전략 가운데 국토이용·관 리 측면에서 ‘안전하고 회복력 있는 국토공간 조성’을 제시하였으며, 이 중에서 ‘첨단기술을 활용한 안전한 도시·지역 만들기’를 위한 실천방안으로 ‘지능형 국 토인프라 관리시스템 및 국토 라이프라인(Lifeline) 구현’을 제시하였다. 제4차 및 제5차 국토종합계획의 토대로 활용될 미래 국토발전 전략에 ‘국토 라이프라 인 구현’에 대한 내용이 포함되어 향후 국토 라이프라 인 분야 전반에 대한 정부, 민간 차원의 관심이 증가 할 것으로 판단된다.
따라서 이 글에서는 국토 라이프라인에 대한 국 내·외 연구동향을 분석하여 기술개발 필요성을 확 인하고, 통합관리를 위한 사업의 기본방향을 수립하 면서 중점 추진분야를 설정하고자 한다.
국토 라이프라인 국외 기술개발 및 정책동향
미국에서는 지하시설물의 균열, 부 식 등의 영향과 GIS를 이용한 대 규모 관망의 구조적·기능적 특 성 분석에 대한 연구가 활발하게 진행되고 있다. 정책적으로는 도 시 거대화에 대응하여 2050년까 지 광역단위(Mega Region)의 교
통 및 라이프라인 공급계획을 수립하였다(Regional Plan Association 2010a). 또한, 기후변화, 에너지 보안, 세계 인구증가 등에 대비한 신에너지 기술, 에 너지 효율 증대 기술개발 및 라이프라인 인프라에 대 한 투자를 계획 중이다(Regional Plan Association 2010b)(<그림 1> 참조). 라이프라인 안전관리를 위 해서 미국 연방재난관리청(Federal Emergency Management Agency: FEMA)을 설립하여 홍수 재해 관리업무를 총괄하고 있으며, 미국 지질조사 국(United States Geological Survey: USGS)을 통 해 제방 데이터베이스 구축 및 홍수방어력 증대를 위 한 관련 정책을 추진 중이다. 미국 에너지국(United States Department of Energy: DOE)에서는 전력, 석유, 천연가스 공급망을 대상으로 생산에서 분배까 지 전 공정에서 재난·재해에 대비하기 위한 대응체 계를 구축하고 있다(United States Department of Energy 2010).
또한, 유럽에서는 침체상태인 라이프라인 관련 건 설산업 부흥을 위해 건설통합 및 자동화, 제로 에너 지, 지속가능한 인프라 재료 등의 분야에 R&D 투자 를 확대하고 있다. 그리고 에너지 구입처의 다변화를 통한 안정적인 자원 확보를 위하여 광역, 대용량 에
<그림 1> 에너지자원 생산·분배를 위한 라이프라인 구축 체계도
출처: United States Department of Energy. 2010.
28
에너지 공급의 경제성, 안정성, 효율성을 확보하고, 환경적인 측면을 고려하여 청정, 재생, 자족 에너지 공급시스템의 구축을 위한 인프라 수요 확대를 도모 하고 있다.
기후변화에 따른 전통적인 에너지 생산능력의 저 하를 해소하기 위해서는 태양력, 풍력 등의 재생에너 지뿐만 아니라 스페인, 포르투갈 등 기타 서유럽을 연결하는 총연장 1,620km의 천연가스 그리드(Gas Grids) 구축 프로젝트를 진행하고 있다. 이처럼 에너 지 공급의 기술적 발전, 경제성, 재생에너지의 공급 률 등을 고려할 때 에너지 공급네트워크가 주된 전략 적 이슈가 되고 있으며, 스마트 그리드 형태의 전력 네트워크 구축이 전략적으로 추진되고 있다(ESPON 2014)(<그림 2> 참조). 추가적으로 유럽의 주요 전력 회사들로 구성된 RGI(Renewables Grids Initiative) 등의 민간기구를 중심으로 장거리 고압·초고압 송 전선의 지중화 계획이 수립되고 있다.
Regional Express Network, 지하철, 버스 등 전반 적인 교통시설을 파리교통관리국이 통합 관리·감독 하고 있다. 러시아에서는 모스크바를 시작으로 하여 레닌그라드, 키예브 등 대도시에서 가로의 신설 또는 개량에 맞추어 공동콜렉터(collector)라고 부르는 지 하공동구가 설치되어 상수도, 전력, 통신, 난방용 파 이프라인을 수용하고 있다.
자연재해 발생빈도가 높은 일본에서는 특히 지진 등에 취약한 지하 라이프라인 관리를 위하여 고베 대 지진 이후 지진에 대한 안정성을 고려한 구조물이나 파괴된 구조물 보수를 위한 기술(GPS를 이용한 활동 량의 계측, 전자파에 의한 공동이나 단층의 탐사 등) 개발을 추진해오고 있다. 또한, 2011년에 발생한 후 쿠시마 원전사고 이후 2030년까지 원전의존도 축소, 분산형 에너지시스템 지향, 전력시스템 효율화, 재생 에너지 보급 확대 등의 정책을 추진 중이다. 수자원 관리 측면에서는 체계적이고 효율적인 물관리 시스템
<그림 2> 유럽 전역 라이프라인 네트워크 구축: 2020년(좌), 2050년(우)
출처: ESPON. 2014.
29
ㅣ 특집 ㅣ 국토 라이프라인: 국민 안전을 위한 생명선
구축을 위해 ‘종합 수자원 관리정책’을 국토교통성 중 심으로 추진 중이며, 수자원 개발, 재해복구 및 방재, 하천 등 국민안전에 직결되는 중요 정보를 통합적으 로 관리하는 하천정보센터를 구축하여 운영 중이다.
국토 라이프라인 국내 기술개발 및 정책동향
앞에서 언급한 국토정책위원회 및 국토교통부 중심의 연구사업 추진 이외에도 다양한 정부와 민간 차원의 계획·전략이 수립되고 있다. 정책적으로는 박근혜정 부의 100대 국정과제 중 하나인 ‘안전한 한국’에서 에 너지공급 시설의 안전관리 강화 및 전력·가스 공급의 안정성 강화를 강조하고 있다. 또한, 창조경제 R&D 중 장기전략(2014∼2023)에서는 기존 재료의 한계를 극 복하는 친환경·고성능 신재료 확보와 첨단기술을 융 합한 건설프로세스 혁신을 통한 공사비 절감, 공기 단 축 및 품질 향상 등 생산성 제고를 목표로 하고 있다.
제3차 과학기술기본계획(2013∼2017)에서는 공공시 설의 효율적 건설 및 도심지 공사에 의한 교통혼잡 해 결을 통한 민원 저감을 바탕으로 생활공간 편의성을 향상시키고자 하고 있다.
그밖에도 지하공간 종합기본계획 수립(서울특별 시 2007), 터널형 송·배전선로에 대한 도시계획적 관리방안 수립(서울특별시 2012), 국가안전관리기본 계획(행정자치부 2015), 철도안전종합계획(국토교통 부 2010), 지하수관리기본계획(국토교통부 2012) 등 중앙정부 및 지자체를 중심으로 한 지하 라이프라인 관련 계획을 수립·운영 중이다.
이러한 정책적 계획·지원과 공공 시설물 및 기반 시설의 안전성에 많은 관심이 집중되면서 최근 지진 재해 및 화재에 대한 위험도 평가 및 대응방안 수립 을 위한 중형사업 단위의 국가연구개발사업이 일부 추진 중이다. 그러나 부분적인 단위과제 위주의 연구
개발이 추진되었을 뿐이며, 상하수도, 전력, 가스 및 통신 등 각 분야의 연계성과 실용성 확보가 이루어지 지 않고 있다.
국토 라이프라인 사업 기본방향 및 중점 추진분야
국토 라이프라인은 법률적으로 「국토의 계획 및 이용 에 관한 법률」 제2조 제6항의 기반시설, 시행령 제3조 에 의한 광역시설을 지칭하며, 넓은 범위에서 국민의 안전하고 편리한 생활을 보장하고, 국가 경제·사회 활동을 지원하기 위한 기반시설과 이의 연결 네트워 크로 정의할 수 있다. 보다 구체적으로는 국민생활과 산업 및 경제 활동에 필수적인 기능 유지를 위하여 건 설되는 도로, 철도 등의 교통시설과 정보·통신시설, 상하수도, 전력 및 가스, 열 및 연료, 폐기물 등의 공 급·처리시설과 이의 네트워크 연결망, 방재안전시 설 등으로 표현할 수 있다.
이러한 국토 라이프라인 대상목적물의 다양성과 넓은 범위를 고려한다면 모든 시설물과 기술, 관리 단계를 하나의 사업에 포함시키는 것은 현실적으로 무리가 있다. 따라서 정책·경제·사회·기술적 환 경분석을 통하여 이슈를 도출하고, 사업추진의 시급 성, 정부지원 필요성 등을 검토하여 중점 추진분야를 전략적으로 선택하는 과정이 필요하다. <표 1>은 국 토 라이프라인 환경분석(PEST 분석)을 통하여 기본 방향을 도출하는 과정을 나타낸 것이다.
국토 라이프라인 사업의 기본방향으로 공공서비 스의 안정적인 공급, 효율적인 지하공간 활용, 지능 형 유지·관리, 라이프라인 안전성 향상을 제시하였 다. 이를 바탕으로 관련분야의 전문가를 통한 의견 수렴을 통해 3개 중점 추진분야를 <표 2>와 같이 선 정하였다.
‘지하 라이프라인 건설’ 분야는 국민생활의 근간이 30
되는 SOC와 연계한 중요 지하 라이프라인의 구축과 운영에 대한 기술개발을 목표로 하며, 도심지 지하공 간 활용 및 개발에 대한 내용을 포함하고 있다. ‘인프라 그리드 공급/순환’은 국토공간 내 물·에너지·자원·
폐기물의 공급·이송·배출·처리 등 순환계통의 유 기적 연결을 위한 설계, 시공, 보수·보강 및 유지·
관리 기술개발에 대한 내용이다. ‘국토 라이프라인 안 전/관리’는 국토 라이프라인 성능 유지·향상을 위한 계획·구축·운영 전 주기에 걸친 위험평가, 재해안
전관리, 생애주기관리, 자산관리에 대한 내용을 포함 하고 있다.
맺음말
우리나라의 인구밀도는 싱가포르, 모나코 등 도시국 가를 제외하면 세계 3위(The World Bank 2013)에 해당하며(498명/km2), 대부분의 국민이 좁은 도시 에 거주하는 것을 생각할 때마다 사람이 살아가는 데 정책
(P) 이동
● 쾌적한 국토공간 및 안전사회 구축을 위한 정부정책 강화
● 시설물의 안전성 강화 및 지능형 관리체계 구축을 위한 계 획수립 추진
SOC 신규투자 및 건설산업 R&D 투자 증가율의 지속적 감소 추세
● 라이프라인 시설물 통합·연계, 유지·관리를 위한 법 제도 미비
경제 (E)
● 신흥국 중심의 세계 건설·SOC 시장 성장가능성
● 국내 SOC 유지보수 시장의 성장세 지속
● 국내 핵심 기업의 해외진출 실적 보유
● 국내 라이프라인 시장의 규모·성장 한계
● 선진국 대비 낮은 유지·관리 투자 비중(신규건설 대비)
● 시설물 노후에 따른 경제적 손실 및 유지·관리 비용 증가
사회 (S)
● 도시화 및 산업화의 가속화에 따른 도시공간 고밀·입체 개 발 수요 증가
● 삶의 질 향상에 따른 국토안전성 확보에 관한 니즈 증가
● 타 산업과 응용폭이 넓은 ICT 융·복합을 통한 스마트 도 시 관심 증대
● 기상재해로 인한 기반시설 피해규모 증가
● 지하복합개발로 인한 지반침하(싱크홀) 발생
● 혐오시설 신규공급 시 주체 간(정부-주민) 갈등 심화
기술 (T)
● 과학기술 생태계의 융·복합 트렌드 가속화 및 세계 수준의 ICT기술 확보 경쟁 심화
● 라이프라인 관련 소재, 제조 기술력 및 실적 보유
● 라이프라인 인프라 관련 민원대응 및 기술수요 증가
● 라이프라인 건설(시공), 유지관리 및 SOC 연계기술은 선 진국 대비 낮은 수준
● 라이프라인 관련 연구개발 투자 저조로 인한 핵심·원천 기술 수준 미흡
국토 라이프라인 연구개발사업의 기본방향
● 공공서비스 안정적 공급: 라이프라인의 장수명화로 인한 경제적 손실비용 및 유지·관리 비용 감소와 효율적 공공서비스 공급체 계 구축
● 효율적 지하공간 활용: 과밀화된 도시공간의 효율적 개발을 위한 주요 지하시설물의 연계기술과 지하공간 활용을 위한 첨단 시 공장비 및 기술개발
● 지능형 유지·관리: 빅데이터 구축을 통한 시설물 간 상호 연계성 강화 및 ICT 기반의 라이프라인 관련 서비스 실현, 그리고 중요 지하시설물에 대한 체계적인 유지·관리 및 보수를 위한 미래 기술의 확보
● 라이프라인 안전성 향상: 기후변화에 따른 재난/재해의 선제적인 예방이 가능한 미래 변화 적응형 기술개발 추진 공공서비스
안정적 공급
효율적 지하 공간 활용
지능형 유지·관리
라이프라인 안전성 향상
31
ㅣ 특집 ㅣ 국토 라이프라인: 국민 안전을 위한 생명선
필요한 것들을 제공하는 도시기반시설 및 관련기술 에 감탄하게 된다. 우리가 삶을 영위하는 데 필요한 자원들(물, 음식, 에너지 등)과 배출되는 물질들(쓰레 기, 하수, 가스 등)이 문제 없이 공급·처리될 수 있 는 것은 도시에 연결된 ‘생명선’인 라이프라인 덕분 이며, 만약 라이프라인이 제 기능을 발휘하지 못한 다면 대부분의 국민들은 정상적인 삶을 영위하기 어 려울 것이다.
따라서 점차 복잡해지고 다양화되는 라이프라인이 보다 효율적으로 공급·유지·관리되기 위해서는 관 련분야에 대한 지속적인 관심과 투자가 이루어져야 한 다. 지난해 싱크홀이나 밀양 송전탑과 같이 라이프라 인과 연관된 사건, 사고가 증가하여 관련분야에 대한 사회적 관심의 고조와 더불어 사회적 비용이 증폭되 고 있는 작금의 상황을 비추어 볼 때, 지금이 미국·유 럽·일본 등 선진국과 발맞추어 국토 라이프라인 통합 관리에 연구역량을 투자할 적기라고 판단된다.
이 글에서 제시한 국토 라이프라인 통합관리 사업 의 기본방향과 중점 추진분야가 조금 더 다듬어지고 구체화되면, 선진국에 의존하고 있는 일부 기술의 독 립적인 원천기술을 확보하고, 세계 수준의 IT기술을 활용한 신기술을 개발할 수 있는 토대가 마련될 것이 다. 그러면 이를 통하여 국민들에게 안전하게 공공서 비스를 공급하고, 나아가 세계시장에 진출할 수 있을
것이다. 따라서 관련분야에 종사하고 있는 정부, 민 간기업체, 공공기관 등을 망라한 전문가들의 많은 관 심과 협조가 필요한 때가 아닌가 싶다.
참고문헌 ---
국토해양부. 2010. 제2차(2011년~2015년) 철도안전종합계획. 과천: 국토 해양부.
_____. 2011. 전국 지하시설물 통합정보, 관리방식 선진화 추진. 과천: 국 토해양부.
_____. 2012. 지하수관리기본계획. 과천: 국토해양부.
국토교통부. 2014. 국토부, 싱크홀 예방을 위한 지반침하 예방대책 발표.
세종: 국토교통부.
국토교통부, 한국토지주택공사. 2013. 2013년 도시일반현황. 과천: 국토교 통부, 세종: 한국토지주택공사.
서울특별시. 2007. 지하공간 종합기본계획 수립계획 보고서. 서울: 서울 시정개발연구원.
_____. 2012. 공동구 중장기 기본계획 수립 검토 보고. 서울: 서울특별시 도시계획국.
서울특별시 도시안전실 도시관리과. 2014. 도로함몰 특별관리 대책. 서 울: 서울특별시 도시안전실 도시관리과.
한국토지주택공사. 2013. 2013 도시계획현황. 세종: 한국토지주택공사.
행정자치부. 2015. 국가안전관리기본계획. 세종: 행정자치부.
환경부. 2013a. 2013 상수도통계. 세종: 환경부.
_____. 2013b. 2013 하수도통계. 세종: 환경부.
ESPON. 2014. Territorial Scenarios and Visions for Europe(ET2050).
Luxembourg: ESPON.
The World Bank. 2013. Population Density. Washington D.C.: The World Bank.
Regional Plan Association. 2010a. America 2050 a Prospectus. New York: Regional Plan Association.
_____. 2010b. America 2050 an Infrastructure Vision for 21st Century America. New York: Regional Plan Association.
United States Department of Energy. 2010. Energy Sector-Specific Plan: An Annex to the National Infrastructure Protection Plan.
Washington D.C.: United States Department of Energy.
<표 2> 국토 라이프라인 중점 추진분야
구분 지하 라이프라인 건설 인프라 그리드 공급/순환 국토 라이프라인 안전/관리
대상물 지하 라이프라인 인프라 시설 및 그리드 국토 라이프라인
목적 건설 공급/순환 안전/관리
세부 기술분야
● SOC 연계 지하건설 활용 기술
● 비개착식 시공 및 장비 기술
● 장수명, 미래 관망 기술
● 인프라 그리드 관리 기술
● 라이프라인 계획/관리 기술
● 라이프라인 재해안전 시스템 구축
32
