(1)J. Paleont. Soc. Korea. Vol. 22, No. 2, (2006) : p. 305-312. 지질박물관 중생대 해양파충류 전시부스 개편 기획과 전시아이템의 복합적 활용 이항재, 신홍자, 권석기 한국지질자원연구원 지질기반정보연구부, 305-350 대전시 유성구 가정동 30, [email protected] 요 약: 지질박물관의 중생대 해양파충류 전시부스에 대한 개편작업에서 기존의 나열식 전시로부터 탈피해 디 오라마 구성을 고려한 표본의 선별과 전시구성이 이루어졌으며, 동시에 전시표본의 하나인 모사사우루스류 (Platecarpus coryphaeus) 골격표본의 연구와 복합적 활용을 위해 복제표본 제작과 골격분리작업이 진행 중이다. 주제어: 지질박물관, 해양파충류, 중생대, 전시, 모사사우루스류. 서 론 2001년 11월 9일 개관한 지질박물관은 국내 유일의 지질전문 박물관으로서, 지질학에서 다루고 있는 다양 한 분야를 전시아이템으로 개발하여 국내외의 광물, 암석, 화석의 실물 표본은 물론, 축소모형과 작동모형, 그 래픽패널, 키오스크와 영상물을 전시하고 있다. 본 박물관은 설립 이후 각종 지자체나 개인박물관들의 주요 벤치마킹 대상으로서 이들의 설립과정과 전시설계 및 운영에 많은 참고가 되어왔으며, 대전 인근 지역을 포 함해 전국적인 인지도를 나타내며, 전문연구기관 설립 박물관으로서는 이례적으로 지난 2006년 4월 28일(연 구원 창립 30주년 - 통산 88주년) 누적 관람객 30만 명을 돌파한 바 있다. 2006년 말까지 36만 명 달성이 무난 할 예정인 본 박물관은 대전광역시 시티투어의 정기 투어코스에 포함되는 등 대덕연구개발특구의 과학문화 공간으로 확고히 자리 잡았다. 개관 5년을 넘어선 지질박물관은 최근 박물관의 기본 역할중 하나인 교육활동 강화에 역점을 두어, 일반인 과 학생을 대상으로 하는 정기 강연회(2004년부터 매년 4월, 과학의 달)와 각종 현장학습과 발굴체험행사를 매년 시행 중이며, 지질박물관 안내서적(지질박물관 도록 등 3종)과 함께 각종 지질자료 서적(한국의 지질노 두 150선 등 2종)을 출간하였다. 그러나 무엇보다 새로운 전시아이템의 발굴과 개발을 통한 전시내용의 지속 적인 업그레이드가 박물관 운영의 가장 기초적인 역할이라 할 것이다. 일반적으로 10년 이상 장기적인 전시 기간을 상정하고 있는 상설전시구역의 경우(Belcher, 1999), 전시내용과 구성의 전면적인 수정은 장기간의 기획과정과 대규모의 예산투입이 불가피하다. 그러나 최초 설립 이후, 기본적인 운영예산을 제외한 대규모 예산의 확보는 어느 박물관의 경우에서나 어려운 것이 현실이다. 따라서 장기적인 안목으로 상설전시구역의 전면개편을 위한 예산확보 방안을 준비함과 동시에, 비교적 소규모 예산과 기획으로 실현 가능한 부분개편으 로 관람객의 갈증을 해소해 줄 필요가 있다. 따라서 이 연구의 목적은 지질박물관 전시부스 개편사례를 제시함으로써 기획 단계에서 박물관이 고려할 기획과 표본선정시의 주안점, 전시아이템의 복합적 활용방안 등을 제시하고자 하는 것이다.. 전시 기본기획과 전시아이템의 수집 2005년 지질박물관에서 새로이 기획되어 전시 개편된 ‘중생대 해양파충류’ 전시부스(신홍자 외, 2005b)는 부분적 전시내용 업그레이드라 할지라도 체계적인 전시아이템 준비와 전시기획이 이루어질 때, 그 효과를 극 대화 할 수 있는 좋은 예라 할 수 있다. 기존의 중생대 해양파충류 부스의 구성은 중생대 쥐라기의 해양환경을.

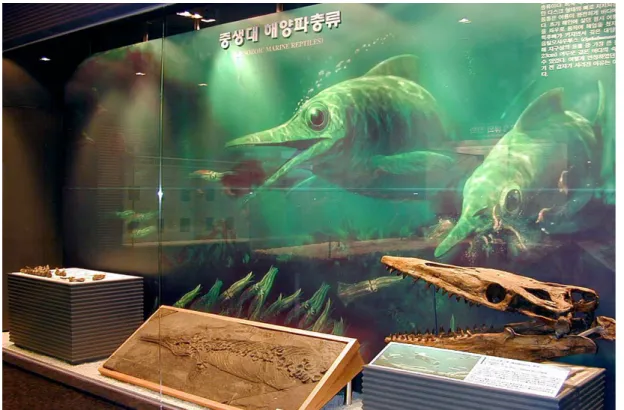

(2) 306. J. Paleont. Soc. Korea. Vol. 22, No. 2, 2006. 재현한 대형 복원도를 배경으로 중생대의 주요 해양파충류 3종(모사사우루스류, 어룡, 수장룡)의 표본을 나 열식으로 전시한데 그쳤다(Fig. 1). 지질박물관 내에서 단일 전시주제로서 비교적 큰 영역(4.8 X 2.4 m)을 차 지하는 전시부스이지만 공간 활용의 효율성이 낮았기에 우선적인 개편의 대상으로 선택되었다. 기본 전시기획단계에서 기존 전시구성에 변화를 주기 위한 방법으로 ‘디오라마 구성’이 검토되었으며, 이 를 위한 전시아이템으로 해양파충류의 복원골격모형과 새로운 중생대 해양환경 복원도의 확보가 요구되었 다. 그러나 대형 해양파충류의 전신복원골격은 부스 내부에 설치가 어려울 뿐 아니라 부스 외부라 할지라도 타 전시공간과 상충되는 등 공간 확보의 문제점을 드러냈다. 따라서 수집표본은 디오라마 전시기법 유지와 함께 추가적으로 전시공간의 문제점을 고려하여 선별되었다. 2004년에 중생대 해양파충류 전시부스개편을 위해 확보한 표본은 중형 모사사우루스류(Platecarpus coryphaeus, 미국 캔자스, 후기백악기 Niobrara Fm.), 거북 복제 골격(Toxochelys, 미국 캔자스, 후기백악기), 암모나이트 복원모형 2점(Placenticeras meeki, 미국 사 우스다코타, 후기백악기 Pierre Shale)이다(Fig. 2).. 세부전시기획 본격적인 기획단계에서 전시내용의 구성과 표본의 배치 및 전시방법을 구체적으로 설정하였다. 중생대 해 양환경 복원도의 배경활용은 기존의 전시방법에서 벗어나지 않으나, 디오라마 구성에 쓰일 표본들이 후기백 악기의 고생물로 편성되므로 개편안에서는 이에 어울리는 후기백악기의 해양환경 복원도로 변경되었다. 디 오라마 구성은 암모나이트(복원모형)와 거북(복제 골격), 그리고 틸로사우루스(Tylosaurus)복제 두개골을 이 용해 포식관계를 묘사하도록 했으며, 환경복원도 배경패널 하단은 바닥과 부드럽게 이어지는 경사면을 구성. Fig. 1. Old booth of the ‘Mesozoic Marine Reptiles'. A mosasaur skull replica (Tylosaurus - right), a ichthyosaur (Stenopterygius - center) and partial plesiosaur skeletons (Plesiosaurus - left) were displayed in front of the diorama of the Jurassic marine environment..

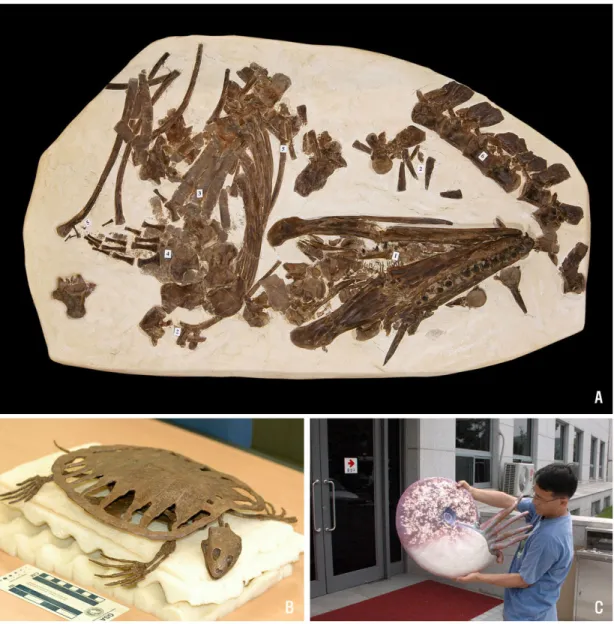

(3) Lee et al. - Renovation and application for ‘Mesozoic marine reptiles' booth. 307. 해 기존 보유표본인 수장룡 부분골격과 어룡, 그리고 신규 확보된 플라테카르푸스(Platecarpus coryphaeus) 표본을 거치할 수 있는 역할을 겸하도록 했다. 이 밖에도 보조적인 설명요소를 복원도와 전시부스 진열장 유 리 내면에 배치하여 관람자의 내용 이해를 돕도록 하고 있다. 이러한 세부 전시기획안은 전시구상 스케치와 실축척 배치예상도(Figs. 3, 4)로 작성되어 타당성 검증과 작업 예측 및 작업지시서로서 활용되었다.. 전시 설치 구체적인 전시계획의 수립과 표본의 확보가 완료된 후, 기획안에 따른 전시업체의 설계안 작성과 검토가 이루어졌으며, 이 과정에서 일부 전시기법의 변경이 있었다. 전시 설치작업의 진행은 기존 전시물의 철수 및. Fig. 2. New specimens for renovation. A, Mosasaur (Platecarpus coryphaeus, Niobrara Fm., Late Cretaceous, Kansas, USA); B, Turtle (Toxochelys - replica, Late Cretaceous, Kansas, USA); C, Ammonite (Placenticeras meeki - reconstructed model, Pierre Shale, Late Cretaceous, South Dakota, USA)..

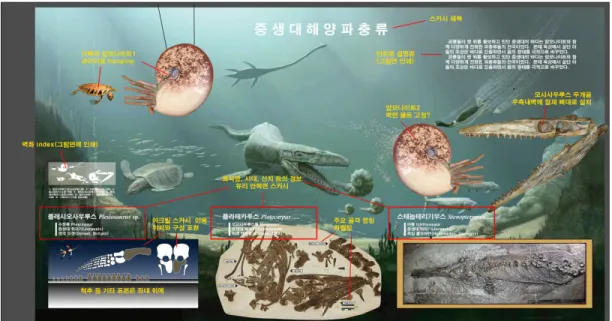

(4) 308. J. Paleont. Soc. Korea. Vol. 22, No. 2, 2006. 철거, 배경패널 설치, 환경복원도 부착, 디오라마 전시물 설치, 주 전시물 설치, 보조 설명요소 설치의 순서로 진행되었고, 최종 완료된 전시부스는 최초의 전시구상 스케치의 배치 예상과 거의 정확하게 일치하고 있다 (Figs. 3, 5).. Fig. 3. The conceptual drawing for the new ‘Mesozoic Marine Reptiles' booth. It can be testified your idea, before placing the real specimens (after Shin et al., 2005b).. Fig. 4. Proportional arrangement to show exact position of specimens. You can adjust the positions and captions of display items in your computer. It is used a complete guide for the renovation (after Shin et al., 2005b)..

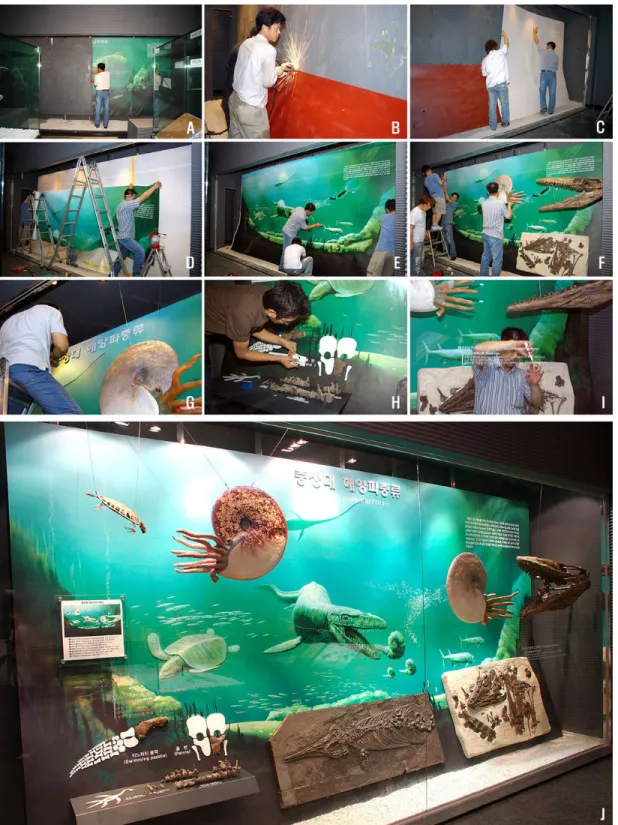

(5) Lee et al. - Renovation and application for ‘Mesozoic marine reptiles' booth. 309. Fig. 5. Installation process for the new ‘Mesozoic Marine Reptiles' booth. A-I, Installation; J, Renovated booth (modified from Shin et al., 2005b)..

(6) 310. J. Paleont. Soc. Korea. Vol. 22, No. 2, 2006. 전시표본의 다각적인 활용 국내 자연사관련 박물관의 경우, 표본의 수집과정이 박물관 자체 연구진이나 전문가를 통한 직접 채취 또 는 입수에 의하기보다, 이미 전시용(또는 장식용)으로 가공된 표본을 매매상을 통해 구입하거나, 기초정보가 불확실한 표본을 비전문 채집자로부터 입수하는 경우가 대부분이다. 이런 한계로 인해, 표본 활용은 대개 ‘단 순 전시용 아이템’으로 그치고 있는 것이 현실이다. 중생대 해양파충류 전시아이템으로 활용된 Platecarpus coryphaeus (Fig. 2A)는 비록 화석 매매상을 통해 구입한 표본이긴 하나, 매우 우수한 보존상태와 함께 산출지와 시대 및 지층명 등 비교적 정확한 기초정보를 제공하고 있다. 산출지인 미국 서부캔자스의 Niobrara층은 후기백악기 약 8,300만 년 전 북미 서부내해에서 퇴적된 두꺼운 백악(chalk)층으로서, 많은 해양파충류 화석과 어류, 암모나이트와 더불어 다양한 익룡 화석 들까지도 산출되고 있는 곳이다(Everhart, 2005). 본 표본은 완벽한 두개골을 비롯해 앞 지느러미와 척추, 늑 골을 포함한 상반신의 골격이 보존되어 있으며, 심지어 부드러운 연골조직까지도 남아 있다(Fig. 6, 연골조직 은 두개골의 입천장과 복늑골(gastralia) 등에서 확인된다). 비록 화석화 과정으로 인한 약간의 변형이 있고 하체가 손실되긴 했지만 보존 비율과 관절의 연결 상태가 양호한 편이기 때문에, 골격을 분리해 복원작업이 가능할 것으로 판단되었다. 초기 전시 기획 단계에서는 본 표본의 원본을 전시에 직접 활용할 계획이었으나, 표본의 활용도를 높이고자 계획을 수정, 우선적으로 in-situ 상태인 이 표본을 정밀 복제하여(Fig. 7) 복제품 을 본 전시에 활용하였고, 원본 화석은 별도로 보관 후 현재 골격 분리작업과 연구가 진행 중이다(Fig. 8). 추후, 분리작업이 완료된 표본은 각각의 골격을 개별적으로 복제해 원형복원에 활용 할 예정이며, 원본 골. Fig. 6. The mosasaur specimen (Platecarpus coryphaeus, top) showing the preserved parts (bottom, colored). Even though the lower half of the postcranial skeleton including the tail is absent, the skull, forelimb, vertebrae and ribs, and the cartilaginous texture of the gastralia are preserved (modified form Shin et al., 2005a, b)..

(7) Lee et al. - Renovation and application for ‘Mesozoic marine reptiles' booth. 311. Fig. 7. Replication of the original specimen (Platecarpus coryphaeus). A, Identification of the skeletons; B-C, Application of the silicon rubber; D, Fiberglass-resin shell; E, Removing of the silicon rubber mold; F, Cleaning of the mold; G, Pouring of resin for casting; H, The cast of the specimen; I, Coloring (modified form Shin et al., 2005b).. Fig. 8. Preparation of the original specimen, Platecarpus coryphaeus. A-C, Removing of a dorsal vertebra; D-E, Completely removed dorsal vertebra..

(8) 312. J. Paleont. Soc. Korea. Vol. 22, No. 2, 2006. 격 표본들은 연구 자료로 보관될 것이다. 더 나아가 복제된 골격 표본으로 검증된 원형 복원체를 참고하면 실 제 골격 표본의 복원연구에도 활용이 가능할 것이다. 이와 같은 표본의 활용방법을 적용할 때, 본래 단순 전시 표본으로밖에 활용될 수 없었던 하나의 원본 골격표본은 in-situ 상태의 복제표본, 분리된 골격 복제표본, 복 제골격 원형 복원체, 그리고 분리된 원본 골격의 4가지 표본형태로 확대 재생산되어 더욱 다양한 전시와 교육 및 연구활동에 활용될 수 있는 여지를 갖게 될 것이다.. 결 론 단 하나의 전시부스 개편작업이지만 전시기획과 설계를 전시기획사나 시공사에게만 일임하기 보다는 박 물관 전문가의 테마에 대한 분석과 참여를 통해 더 나은 결과를 도출할 수 있을 것이다. 또한 전시표본의 입수 를 계획할 때, 표본의 전시효과를 고려하는 것은 당연하지만, 귀중한 표본의 단순한 전시아이템에 국한된 활 용은 박물관을 생명력 없는 ‘전시관’으로 만들 우려가 있다. 따라서 표본의 입수에 있어 연구 가치를 포함한 다양한 활용도를 함께 고려하는 것으로부터 출발해야 할 것이다. 국내 자연사관련 박물관의 운영 경향은 대부분 수집과, 전시, 교육에 치중하는 양상이다. 물론 이러한 역할 도 박물관의 기본적인 역할임엔 분명하다. 그러나 자체 검증이나 연구절차 없이 외부에서 수집된 부정확하거 나 부족한 자료에 의존해 단순 전시와 교육에만 집중한다면, 박물관의 소장 표본과 자료의 정보 가치는 떨어 질 수밖에 없을 것이다.. 감사의 글 이 논문을 자세히 검토해 주시고 조언해주신 한국지질자원연구원 이융남 박사님과 대전보건대학교 이동 찬 교수님께 깊이 감사드립니다. 이 연구는 한국지질자원연구원에서 시행한 기관고유사업 “지질시료 콘텐츠 개발 및 관리시스템 구축(과제번호OAA2004012-2005(2))”의 연구결과 중 일부입니다.. RENOVATION AND APPLICATION FOR 'MESOZOIC MARINE REPTILES' BOOTH IN THE GEOLOGICAL MUSEUM AND MULTIPLE UTILIZATION OF SPECIMENS Hang-jae Lee, Hong-Ja Shin, and Seok-Ki Kwon Geology & Geoinformation Division, Korea Institute of Geoscience & Mineral Resources, Daejeon 305-350, Korea. Abstract: An old 'Mesozoic Marine Reptiles' booth in the Geological Museum, KIGAM has been renovated with new specimens by a new method. During the renovation, the replication, preparation and research were made for a new specimen, Platecarpus coryphaeus (mosasaur) at the same time for multiple utilization of the material. Key words: Geological Museum, marine reptiles, Mesozoic, display, mosasaur. 참고문헌 신홍자, 권석기, 이항재. 2005a. 지질박물관. 한국지질자원연구원, 165 p. 신홍자, 권석기, 현혜자, 이현철, 안기오, 이항재, 홍석범. 2005b. 지질시료 콘텐츠 개발 및 관리시스템 구축. 한국지질자원 연구원 OAA2004012-2005(2), 172 p. Belcher, M. 1991. Exhibitions in Museum Smithsonian Institution Press. (2006: 박물관 전시의 기획과 디자인. 신지은, 박윤옥 공역. 도서출판 예경, 343p). Everhart, M. J. 2005. Oceans of Kansas. Indiana University Press, 322 p..
