Computational Thermal Flow Analysis of a Cabin Cooler for a Commercial Vehicle

상용차용 캐빈냉방기의 전산 열유동 해석

Computational Thermal Flow Analysis of a Cabin Cooler for a Commercial Vehicle

김장권․오석형 J. K. Kim and S. H. Oh

(접수일 : 2011년 07월 03일, 수정일 : 2011년 11월 14일, 채택확정 : 2011년 11월 17일)

Key Words：Cabin Cooler(캐빈냉방기), Commercial Vehicle(상용차), Computational Thermal Flow Analysis(전 산열유동해석), Heat Sink(열흡수장치), Heat Transfer(열전달), Standard k-ε Turbulence Model(표 준 k-ε난류모델), Thermoelectric Module(열전모듈), Water Jacket(물재킷)

Abstract：The steady three-dimensional computational thermal flow analysis using standard k-ε turbulence model was carried out to investigate the heat transfer characteristics of a cabin cooler for a commercial vehicle. The heat exchanging method of this cabin cooler is to use the cooling effect of a thermoelectric module. In view of the results so far achieved, the air system resistance of a cabin cooler is about 12.4 Pa as a static pressure, and then the operating point of a cross-flow fan considering in this study is formed in the comparatively low flowrate region. The air temperature difference obtained from the cold part of an thermoelectric module is about 26℃, and the cooling water temperature difference obtained from the hot part of an thermoelectric module is about 3.5℃.

J. K. Kim(corresponding author) : Department of Power System Engineering, KunSan National University.

E-mail : [email protected], Tel : 063-469-1848 S. H. Oh : School of Mechanical and Automative Engineering, KunSan National University.

1. 서 론

지금까지 상용차 내 캐빈(cabin)의 공기조화방법은 일반 승용차량과 마찬가지로 엔진(engine) 시동에 의 한 콤프레서(compressor)의 가동으로 냉매를 응축기 (condenser), 팽창밸브(expansion valve) 및 증발기 (evaporator) 내를 순환시키는 증기 압축식 냉동방식 을 취하고 있다. 이 방법은 차량이 운전 중에 있을 때에는 엔진에 의해 콤프레서가 가동되기 때문에, 캐 빈 내에서 냉방운전을 행하여도 별 문제가 없지만, 차량 시동을 끈 채로 냉방운전을 하려한다면, 그것은 불가능하게 된다. 특히 상용차용 운전자는 장거리를 운전하므로, 때로는 차량 캐빈에서 휴식을 취하거나 수면을 취하게 되어 여름철에는 그 어느 때보다도 냉방의 필요성이 매우 높다고 본다. 그러나 기존의 방식으로는 냉방 중에 엔진을 계속 켜 놓아야 하므 로, 연료소모가 커 경제성이 매우 떨어지고, 동시에

소음측면에서도 크게 문제가 된다.

따라서 본 연구에서는 위의 문제점들을 해결하고 자 차량엔진에 의한 콤프레서의 가동 없이 주행 중 에 자동으로 충전되는 별도의 축전지(battery) 직류 전원을 가지고 열전모듈(thermoelectric module)로부 터 냉방효과를 얻는 무시동 개념의 캐빈냉방기(cabin cooler)를 개발하고자 한다.

열전모듈은 서로 다른 두 종의 반도체 물질을 접 합한 회로에 직류전류를 흐르게 하면, 한쪽 접합부에 서는 발열(고온부)이 발생하고, 다른 한쪽에서는 흡 열(저온부)이 발생하는 펠티어(Peltier) 효과를 이용 한 것이다. 일반적으로 열전모듈을 이용하는 냉방기 는 소형화, 경량화, 저소음, 저진동 및 신재생, 친환 경 효과들을 두루 갖지만, 대형화로 하기에는 가격이 비싸기 때문에 현재에는 차량용, 의료용, 화장품 및 와인저장용 냉장고 등에 소규모로 응용되고 있는 실 정이다.

열전모듈은 필연적으로 고온부와 저온부가 동시에 발생하므로, 저온부의 흡열을 이용하는 냉방기를 목 적으로 응용한다 해도 고온부의 방열을 동시에 고려 하지 않으면 안 된다. 참고로 Attey

¹⁾

으며, Kang 등

²⁾

³⁾

⁴⁾

^1-8)

1-8)

^9,10)

그러나 지금까지 난류모델을 이용한 전산유체역학 (computational fluid dynamics, CFD)으로 해석한 결 과는 찾아보기 어렵다.

따라서 본 연구에서는 주어진 캐빈냉방기의 설계 내역(specification)에 대한 특징 등을 파악하기 위해 실제 캐빈냉방기의 크기를 정상상태, 3차원유동으로 표준 k-ε난류모델을 사용하여 열전달 및 유동분포 특성들을 해석하고자 한다. 여기서 본 연구에 사용한 열유체 상용소프트웨어는 유한체적법(finite volume method)에 기초한 SC/Tetra(ver. 8)

¹¹⁾

한편, 본 연구에서 검토한 캐빈냉방기는 모 중소업 체에서 하나의 본(prototype)으로 개발한 것으로서, Fig. 1과 같이 열전모듈의 고온부는 물재킷(water jacket)으로 방열을 추구하고, 저온부는 휜(fin)이 달 린 열흡수장치(heat sink)를 부착하여 공기로 열교환 하는 방식이다.

2. 수치해석

2.1 해석모델

Fig. 1은 상용차용 캐빈냉방기의 기하학적 상세치 수를 나타내고 있다. 참고로 본 캐빈냉방기의 외곽크 기는 폭, 깊이, 높이가 각각 637.5 mm, 240 mm, 193.6 mm이다. 또 SC/Tetra에서는 실제 홴의 유량대 정 압성능곡선을 가지고 가상홴(virtual fan)을 동작시킬 수 있는 기능이 있으므로, 일단 공기측 열전달해석에 필요한 관류홴(cross-flow fan)은 설계내역이 확정되 지 않아 본 연구에서는 Fig. 1과 같이 생략하였다.

Fig. 2는 본 연구에서 해석한 전체모델의 격자 (mesh) 형상을 나타내고 있다. 본 해석모델은 상용 소프트웨어인 CATIA(V5R18)로 3차원형상의 모델을 만들어 "stl" 파일을 출력한 후, 이것을 전처리 소프

트웨어인 SC/Tetra-pre(ver. 8)를 이용하여 경계조건 을 부여한 다음 모델파일을 만들어 격자크기를 제어 할 수 있는 "Octree"기능으로 격자파일을 만들었다.

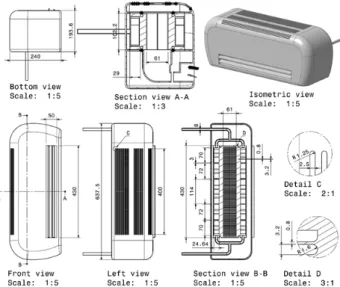

Fig. 1 Geometry configuration of a cabin cooler

(a) View in the X-Z plane

(b) View in the Y-Z plane

Fig. 2 Mesh configuration of a cabin cooler 본 연구에서 기본 격자는 4면체와 피라미드를 조 합한 비정형격자(unstructured mesh)기법으로 만들 어졌으며, 두께 0.8 mm인 휜(fin)까지도 해석 가능한

Materials Temp.

(℃)

Density (

^

Thermal expansion

coefficient ( ) Viscosity

( ∙  ) Specific heat

{ ∙  } Thermal conductivity { ∙  }

Air 40 1.127 0.0032 1.9125×10

^-5

Water 30 995.7 - 0.0008007 4178.3 0.6155

Polyethylene 27 950 - - 2100 0.41

Aluminum 27 2688.7 - - 898.7 236.72

Semi-conductor

(ZnTe) 27 6340 - - 258 18

Table 3 Material properties used in this study 격자를 만들기 위해 Fig. 2와 같이 약 2446만개의 요 소(element)들을 생성하였다. 이때, 해의 수렴성을 높 이기 위해 유체와 접하는 경계면에는 각각 프리즘층 (prism layer)을 삽입하였다.

Table 1 Boundary condition of operating fluids Item Specification Virtual fan DF60429(cross-flow fan) Air inlet grille 

_

Air outlet duct 

_

Water inlet pipe 0.3319 , t=30℃ Water outlet pipe 

_

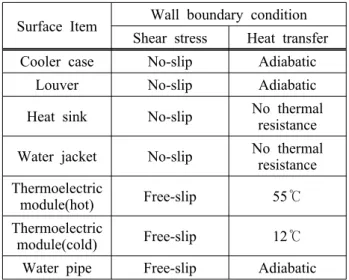

Table 2 Wall boundary condition of a cabin cooler Surface Item Wall boundary condition

Shear stress Heat transfer Cooler case No-slip Adiabatic

Louver No-slip Adiabatic Heat sink No-slip No thermal

resistance Water jacket No-slip No thermal

resistance Thermoelectric

module(hot) Free-slip 55℃

Thermoelectric

module(cold) Free-slip 12℃

Water pipe Free-slip Adiabatic

2.2 수치기법

본 연구에서 적용한 경계조건은 Table 1과 같이 공기 입출구에 모두 정압(



¹²⁾

0.00 0.02 0.04 0.06 0.08 0.10

0 4 8 12 16 20

Ps (Pa)

Q (m

/s)

System resistance Static pressure(1400rpm)

Fig. 3 Performance curve of a DF60429 fan

Fig. 4 Cycle histories of each residual value

홴(DF60429)에 대한 성능곡선을 이용하였다. 한편, 냉각수가 순환하는 원관의 입구측에는 30℃인 물의 유량 20 min에 해당하는 질량유량( ) 조건을 적 용하였으며, 관 출구측은 대기압을 설정하였다. 캐빈 냉방기를 구성하는 그 밖의 벽(wall) 경계조건들은 Table 2와 같다. 여기서 점성 벽 경계처리는 대수법 칙(log-law)을 이용한 벽함수로 하였으며, 벽에 대한 열전달조건은 대수온도법칙을 사용하는 부드러운 벽 조건으로 설정하였다. 특히 열전모듈의 고온부와 저

Table 4 Average velocity of air-passage parts Item Area

(

^

Flowrate (

^

Average velocity () Inlet grille 24058.9 0.0253733 1.05463

Heat sink

area 19179.0 0.0253733 1.32297 Outlet duct 21500.0 0.0253733 1.18015

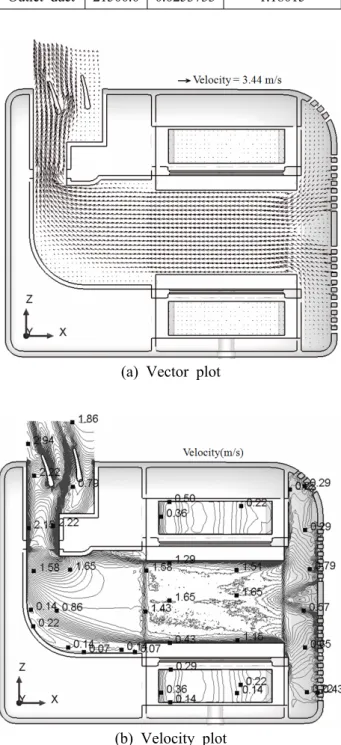

(a) Vector plot

(b) Velocity plot

Fig. 5 Vector and velocity profiles

온부는 각각 55℃, 12℃로 설정하였다. 이것은 열전 모듈을 정격상태에서 동작 시 얻을 수 있는 값들이 다. 한편, 해의 제어를 위해 운동량 및 에너지방정식 그리고 k-ε방정식들의 대류항들은 모두 2차 풍상기

법(upwind scheme)으로 이산화 하였으며, 확산항들 은 초기조건인 Accuracy weighted 기법을 적용하였 다

¹¹⁾

^{ }

한편, 본 연구에서 사용된 각종 물성치들은 모두 Table 3에 요약하였다. 여기서 캐빈냉방기 케이스 및 루버(louver) 재질은 폴리에틸렌으로, 열흡수장치와 물재킷의 금속은 알루미늄으로, 그리고 반도체소자인 열전모듈의 소재는 아연-텔루라이드 화합물(Zinc- telluride, ZnTe)로 각각 설정하였다. 특히 공기측에 는 온도에 의한 부력의 영향을 고려하였으며, 수직인 Z방향에도 중력의 영향을 고려하였다.

(a) In the Y-Z plane(X=0 m)

(b) In the X-Y plane(Z=0.0511 m) Fig. 6 Velocity profiles

3. 계산결과 및 고찰

3.1 속도 및 벡터분포

Fig. 5는 캐빈냉방기의 X-Z평면 내에서 중앙부 단 면에 해당하는 Y=0인 위치에서 해석한 속도 및 벡터 분포를 각각 나타낸 그림이다. 여기서 캐빈냉방기의 공기측 시스템저항을 결정하는 공기가 관통하는 입 구부그릴, 열흡수장치의 휜들 사이 통로 및 출구부 덕트의 면적들은 Table 4에 나타내었다. 특히 본 연 구에서는 표준 k-ε 난류모델로 해석한 결과 가상홴

으로부터 유량()이 Table 4와 같이 얻어지므로, Fig. 3과 같이 캐빈냉방기의 시스템저항을 나타낼 수 있다. 따라서 본 캐빈냉방기의 운전점은 시스템저항 이 약 

_

Fig. 5에서 캐빈냉방기로 유입하는 공기는 열흡수 장치에 가까운 그릴부를 통해서 주로 이루어지며, 열 흡수장치 내에서는 좁은 틈새들로 인해 비교적 넓은 범위에 걸쳐서 균일속도를 나타내며, Table 4에 나타 낸 평균속도(1.32297 m/s)보다 다소 큰 값을 보이고 있다. 또 토출되는 공기는 가상홴이 위치한 좁은 공 간에서 가장 큰 속도분포를 형성하고, 또 국부적으로 속도분포 차이를 보이고 있어, 속도분포가 비교적 균 일하게 공기를 내보내기 위해서는 가상홴의 공간크 기 및 토출구 덕트의 형상 등을 부드러운 곡률을 이 용하여 지금보다 더 잘 설계해야 함을 알 수 있다.

이것은 실제 홴을 적용할 때에도 같은 개념을 적용 해야 한다.

(a) In the X-Z plane(Y=0 m)

(b) In the X-Y plane(Z=0.12 m) Fig. 7 Temperature profiles

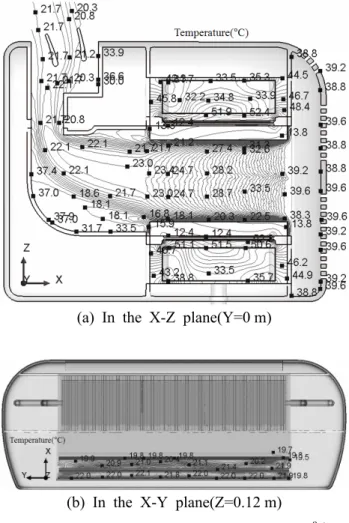

(a) In the X-Z plane(Y=0 m)

(b) In the X-Y plane(Z=0.12 m)

Fig. 8 Temperature profiles(   

^

(a) In the Y-Z plane(X=0 m)

(b) In the X-Y plane(Z=0.0511 m) Fig. 9 Temperature profiles

Fig. 6(a)는 캐빈냉방기의 X-Y평면 내에서 물재 킷을 2등분하는 X=0 m인 Y-Z평면 내의 위치에서 해석한 속도분포이며, Fig. 6(b)는 Y-Z평면 내에 있 는 Fig. 6(a)의 상부측 물재킷 높이를 2등분하는 Z=

0.0511 m인 X-Y평면 내의 위치에서 해석한 속도분

포이다. Fig. 6(a)로부터 좌측의 관을 통해 냉각수는 2개의 관로로 나누어져 각각의 물재킷으로 유입되며, 배플(baffle)을 거쳐 우측의 관을 통해 빠져나간다.

이때, 첫 번째 배플을 맞이하는 물재킷 공간에서는 배플의 막힘으로 인해 저항이 증가하여 유속이 관내 부를 제외하고는 가장 크게 분포되나 이후 공간부터 는 열려져 있는 배플 통로를 통해 냉각수가 흐르는 모습을 뚜렷이 볼 수 있다. 다만, 배플 후류영역에 해당하는 주 흐름 주변에는 재순환유동을 나타내는 정체구역도 잘 나타나 있다.

3.2 온도분포

Fig. 7(a)는 캐빈냉방기의 X-Z평면 내의 Y=0 m인 위치에서 해석한 온도분포이다. 열흡수장치를 통과하 는 40℃인 고온공기는 저온측 열전모듈의 휜 사이 공간을 지나면서 점차 냉각되어 Z=0.12 m인 출구면 에서는 Fig. 7(b)로부터 알 수 있듯이 평균적으로 약 14℃까지 냉각되므로, 본 캐빈냉방기의 냉방성능은 온도차로 약 26℃가 됨을 알 수 있다. 특히, 고온공 기가 열흡수장치를 통과하면서 휜 사이 공간에서의 온도분포는 비교적 초기에는 편평하게 나타나나 고 온공기가 열흡수장치를 거쳐 나가면서 점차 포물선 형상으로 변함을 알 수 있다. 한편, 풍량이 약 2.73배 증가할 경우에는 열흡수장치를 통과하는 고온공기의 속도가 약 2.73배 더 빨라져 열을 덜 방출하게 되므 로, Fig. 8로부터 알 수 있듯이 본 캐빈냉방기는 약 21℃의 냉각공기를 얻게 된다.

Fig. 9는 30℃인 냉각수가 물재킷을 통과하면서 5 5℃인 열전모듈의 고온부를 냉각시킨 온도분포를 나 타내고 있다. 물재킷 내부의 온도분포는 배플통로를 지나는 주 흐름유동에서는 비교적 낮은 온도가 분포 되며, 배플 후류영역에 해당하는 재순환유동을 나타 내는 정체구역에서는 다소 높은 온도분포를 보이고 있다. 전체적으로 30℃ 냉각수가 열전모듈로부터 얻 는 온도차는 약 3.5℃가 됨을 알 수 있다.

4. 결 론

상용차용 캐빈냉방기의 유동장 특성을 표준 k-ε 난류모델을 적용하여 해석한 결과, 다음과 같은 결론 을 얻었다.

(1) 본 캐빈냉방기의 공기측 시스템저항(



유량역에서 얻어진다.

(2) 제시된 가상 관류홴에서 공기가 열전모듈로부 터 얻는 온도차는 약 26℃가 되며, 풍량이 약 2.73배 증가하면, 냉각성능은 온도차로 19℃가 얻어진다.

(3) 냉각수가 열전모듈로부터 얻는 온도차는 약 3.5℃가 된다.

참고 문헌

1. G. S. Attey, 1998, “Enhanced Thermoelectric Refrigeration System COP through Low Thermal Impedance Liquid Heat Transfer System”, Proc. of the 17th International Conference on Thermo- electrics, pp. 519-524.

2. B. H. Kang, H. J. Chang and S. Y. Kim, 2002,

“Cooling Characteristics at Hot Side of the Thermoelectric Module for an Air Conditioner”, Korean J. of Refrigeration and Air Conditioning Engineering, Vol. 14, No. 3, pp. 482-488.

3. D. Astrain, J. G. Vian and M. Dominguez, 2003,

“Increase of COP in the Thermoelectric Refrigera- tion by the Optimization of Heat Dissipation”, Applied Thermal Eng. Vol. 23, pp.

2183-2200.

4. J. G. Vian and D. Astrain, 2008, “Development of a Heat Exchanger for the Cold Side of a Thermoelectric Module”, Applied Thermal Eng.

Vol. 28, pp. 1514-1521.

5. B. J. Huang, C. J. Chin and C. L. Duang, 2000,

“A Design Method of Thermoelectric Cooler”, Int. J. Refrigeration, Vol. 23, pp. 208-218.

6. S. Y. Yoo, C. P. Hong and W. S. Shim, 2004,

“A Study on the Performance of Thermoelectric Module and Thermoelectric Cooling System”, Korean J. of Air- Conditioning and Refrigeration Engineering, Vol. 16, No. 1, pp. 62-69.

7. J. Hwang and B. H. Kang, 2006, “An Experimental Study on the Optimal Operation Condition of an Air-Cooler using Thermoelectric Modules”, Korean J. of Air-Conditioning and Refrigeration Engineer- ing, Vol. 18, No. 1, pp. 66-72.

8. J. S. Kim, Y. B. Im and W. H. Cho, 2004, “The

Experimental Study on Cooling-Heating System using Thermoelectric Module and Parallel Flow Type Oscillating Heat Pipe”, Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 16, No. 8, pp. 741-747.

9. J. Kim, C. H. Park, Y. T. Kang and C. K.

Choi, 2003, “Heat Transfer Analysis for Optimum Design of a Thermoelectric Cooler”, Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 15, No. 11, pp.

889-894.

10. K. H. Lee and O. J. Kim, 2006, “Effect of the Thermoelectric Element Thickness on the Thermal Performance of the Thermoelectric Micro-Cooler”, Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 18, No. 3, pp. 211-217.

11. SC/Tetra(Version 8), 2010, User's Guide, Soft- ware Cradle Co., Ltd.

12. Whitefan Ltd., www.whitefan.com
