AIST, 이종 재료를 조합한 다중 접합 태양전지 개발

일본 산업기술종합연구소(AIST) 태양광발전공학연구센터 선진다접합디바이스팀 스가야 다케요시(菅谷 武芳) 팀장 등은 이종 재료를 조합한 다중 접합 태양전지를 개발했다. 다중 접합 태양전지는 광범위한 파장 의 태양광을 효율적으로 사용할 수 있기 때문에 고효율화(40% 이상)가 가능하지만, 제조비용이 높기 때문 에 현재의 용도는 우주용이나 집광 발전 시설에 대한 제한이 있었다.

연구진은 저렴한 초고효율 다중 접합 태양 전지의 보급을 목표로 다양한 종류의 태양전지를 자유자재로 직접 접합할 수 있는 스마트 스택 기술을 개발했다.

스마트 스택 기술은 Pd 나노 입자를 이용하기 때문에 Si와도 접합이 가능하며 표면 평탄성이 저하되는 CIGS 태양전지와도 접합할 수 있다. 따라서 낮은 가격의 셀 재료를 자유로이 결합할 수 있어 고효율화, 저 비용화에 적합하다.

향후 본 기술을 이용한 다중 접합 태양전지의 양산화가 가능하도록, Ⅲ-Ⅴ 화합물 반도체 톱셀 제작의 저비용화, 대면적 기판에서 박리 기술, GaAs 기판 재활용 기술의 연구 개발을 진행하여 변환 효율 40% 이 상까지 향상시키는 것을 목표로 하고 있다.

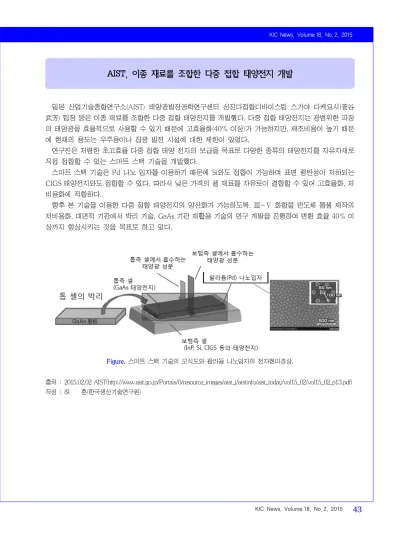

Figure. 스마트 스택 기술의 모식도와 팔라듐 나노입자의 전자현미경상.

출처 : 2015.02.02 AIST(http://www.aist.go.jp/Portals/0/resource_images/aist_j/aistinfo/aist_today/vol15_02/vol15_02_p13.pdf) 작성 : 허 훈(한국생산기술연구원)
