Vol. 66, No. 5, May 2016, pp. 517∼522 http://dx.doi.org/10.3938/NPSM.66.517
Temperature-dependent Photovoltaic Effect of InAs/GaAs Quantum-dot Solar Cells
Yu Ho Choe · Mo Geun So · Jong Su Kim
∗Department of Physics, Yeungnam University, Gyeongsan 38541, Korea
Sang Jun Lee
Korea Research Institute of Standards and Science, Daejeon 34113, Korea (Received 14 December 2015 : revised 2 March 2016 : accepted 5 April 2016)
To investigate the influence of a quantum dot (QD) structure and a defect state on the pho- tovoltaic effect of QD solar cell (QDSC), we performed temperature-dependent photoreflectance spectroscopy (PR). We fabricated two QDSC by using molecular beam epitaxy (MBE) with the Stranski-Krastanov (S-K) QD and the sub-monolayer (SML) QD growth modes. Temperature- dependent PR spectra showed Franz-Keldysh oscillation (FKO) at energies above the GaAs band gap energy due to the presence of p-n junction electric fields. The p-n junction electric fields were evaluated through an fast Fourier Transform (FFT) of the FKO in the PR spectra. We con- firmed that the change in the photovoltaic effect caused by the QD structures was related to the temperature-dependent quantum-confinement effect, the carrier generation rate, and the presence of defect states in the QD region.
PACS numbers: 73.40.Kp, 78.55.Cr, 81.15.Hi
Keywords: InAs/GaAs, Quantum-dot solar cell, Photoreflectance spectroscopy, Franz-Keldysh oscillation
InAs/GaAs 양자점 태양전지에서 광기전력 효과의 온도의존성 연구
최유호 · 소모근 · 김종수
∗영남대학교 물리학과, 경산 38541, 대한민국
이상준
한국표준과학연구원, 대전 34113, 대한민국
(2015년 12월 14일 받음, 2016년 3월 2일 수정본 받음, 2016년 4월 5일 게재 확정)
본 연구에서는 양자점 (quantum dot, QD) 의 성장 구조에 따른 결함 발생이 양자점 태양전지 (QD solar cell, QDSC) 의 광기전력효과 (photovoltaic effect) 에 미치는 영향을 온도의존성 반사 변조 분광법 (photoreflectance, PR) 으로 조사하였다. 시료는 GaAs p-n 접합 계면에 Stranski-Krastanov (S-K) 방 법과 sub-monolayer (SML) 방법으로 InAs 양자점을 분자선 박막 성장 장치 (Molecular Beam Epitaxy, MBE) 으로 제작하였다. 온도의존성 PR 신호에서 각 시료는 띠틈 (band gap) 에너지 이상의 영역에서 p-n 접합 전기장에 의한 Franz-Keldysh oscillation (FKO) 를 보여 주었다. 주기성을 갖는 진동신호인 FKO 신호는 고속 푸리에 변환 (fast Fourier Transform, FFTs) 을 이용하여 광기전력 효과에 의해 변화된 p-n
This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.
접합 전기장을 계산하였다. 양자점의 성장구조에 의한 광기전력 효과는 광기전력에 기여하는 운반자의 거동이 온도에 따른 양자구속효과, 운반자 생성율, 그리고 결함의 존재에 의해 다르게 나타남을 확인하였다.
PACS numbers: 73.40.Kp, 78.55.Cr, 81.15.Hi
Keywords: 인듐비소/갈륨비소, 양자점태양전지, 광반사변조분광학, Franz-Keldysh 진동
I. 서 론
반도체 소재를 이용한 태양전지 (Solar Cell, SC) 의 개 발과 효율 향상은 많은 연구자들의 관심이 집중되고 있는 분야이다 [1]. 최근 태양전지 개발 분야에 양자점 (quantum dot, QD) 을 접목시켜 효율향상의 가능성이 보고됨으로서 많은 연구자들의 집중적인 주목을 받아오고 있다 [2]. 그 중 InAs/GaAs 계 양자점 태양전지 (Quantum Dot solar cell, QDSC) 의 활성 층에 삽입한 InAs QD는 광 흡수 파장 영역을 태양광 스펙트럼의 40% 이상을 차지하는 근 적외선 영역까지 확장할 수 있어 태양전지의 효율 향상이 기대되는 재료로 주목받고 있다 [3]. 일반적으로 격자 부정합을 이용 한 자발형성인 Stranski-Krastanov (S-K) 법을 이용하여 양자점을 성장한다. 최근 연구에서는 S-K 방법을 변형하여 격자부정합에서 일어나는 자발적 3차원 구조가 형성되기 전의 임계 두께이하로 InAs와 GaAs를 교번하여 양자점을 성장하는 sub-monolayer (SML) 법이 보고되었다 [4]. SML 성장 방법은 SK 성장 방법보다 QD의 밀도가 높고, QD의 높이를 제어 할 수 있는 장점이 있다. 또한 QD의 크기가 더 작기 때문에 양자점에서 운반자 탈출 효율을 증대시켜 운반자 수송이 좀 더 쉽게 이루어지고, 격자 불일치가 더 적게 발생함으로 인해서 QDSC의 효율의 향상이 기대된다 [5].
GaAs에 InAs QD를 삽입함으로 인한 p-n 접합계면의 내부 전기장에 미치는 영향의 변화에 관한 연구가 진행 되고 있다 [6,7]. 특히 반사 변조 분광학 (photoreflectance spectroscopy, PR) 실험은 시료의 광학적 특성을 평가할 수 있을 뿐만 아니라 시료 내부에 전기장이 존재 하는 경우 관측 되는 진동형태의 Franz-Keldysh oscillation (FKO) 을 분석하며 내부 전기장을 계산할 수 있다. FKO 신호의 주기는 SC의 특성인 내부 전기장과 비례하고, 특히 광이 조사될 때 시료의 내부 전기장은 광기전력 효과에 의해 영 향을 받는다. 따라서 본 연구에서는 QDSC의 성장방법에 따라서 나타나는 광기전력 효과에 대한 차이를 관측하기 위해서 PR 방법을 이용하였으며, PR 측정으로부터 구한 FKO 신호를 고속 푸리에 변환 (fast Fourier Transform, FFTs) 을 이용 분석하였다. 또한, 양자점에 의한 운반자 구속과 결함의 존재에 의한 광기전력 효과를 온도에 따른 PR 실험을 하여 분석하였다.
∗E-mail: [email protected]

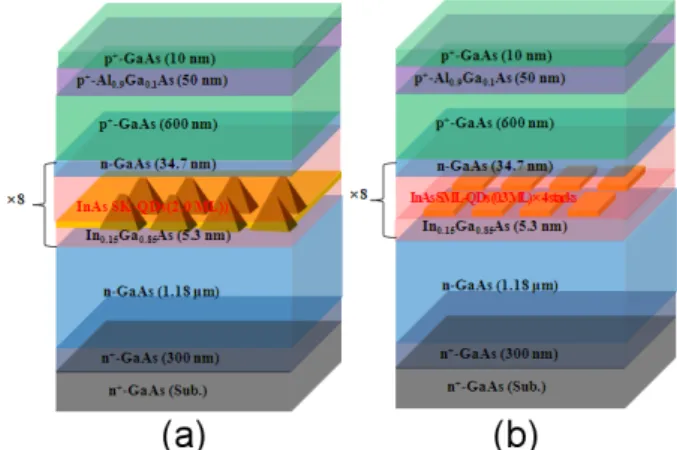

Fig. 1. (Color online) Schematic diagram of the QDSC structures with (a) S-K QDs and (b) SML QDs in p-n junction area.
II. 실험 방법
Fig. 1은 본 연구에 사용된 양자점 태양전지의 개략 구 조도이다. Fig. 1(a) 와 1(b) 는 각각 S-K QDSC 과 SML QDSC 의 구조를 나타내었다. GaAs p-n 접합 계면에 dot-in-a-well (DWELL) 구조를 형성하고 [8], SK와 SML 방법을 이용하여 InAs 양자점을 삽입하였다. QDSC 들 은 n+-GaAs (100) 기판 위에 각각 300 nm 의 n+-GaAs (2×1018/cm3) 성장한 후, 1.18 µm 의 n-GaAs 흡수 층을 성장하였다. In0.15Ga0.85As를 5.3 nm 두께로 성장하고, 각각 SK QD (2.0 ML) 와 SML QD (0.3 ML ×4층) 성장 후 In0.15Ga0.85As 캡층과 34.7 nm n-GaAs 층을 성장하 여 DWELL 구조를 형성하였다. DWELL 구조는 양자점 태양전지에 8주기를 삽입하였다. 이후 600 nm p+-GaAs 층 (2 × 1018/cm3), 50 nm p+-AlGaAs 그리고 10 nm의 p+-GaAs순서로 성장 시켰다.
본 연구에서는 양자점 태양전지의 광학적 특성을 알아 보기 위해 온도의존성 PR 측정을 수행하였다. 여기 광원 으로 He-Ne (633 nm) 레이저를 800 Hz의 주파수를 가진 자르개 (chopper) 로 변조시키고 시료 표면에 입사시켰다.
시료의 반사율 변화를 측정하기 위한 조사 광원으로는 250 W의 텅스텐 할로겐 램프를 모노크로미터를 통하여 단색 화하여 시료에 조사하였고, 시료의 변조에 따른 반사광의 세기 변화 (ΔR) 를 Si-detector (350 nm∼1200 nm)와 락인 (lock-in) 증폭기를 이용하여 검출하였다. PR 실험을 통하
여 SK-QDSC와 SML-QDSC의 구조에 따른 내부전기장을 알아보는 것이 중점임으로 PR신호에 영향을 미치는 InAs QD PL신호를 줄이기 위하여 900 nm 단파장 투과 필터 (short pass filter)를 사용하였다. 규격화된 반사율(∆R/R) 은 락인 증폭기를 이용하여 반사율의 변화를 파장의 함수로 기록하였다.
III. 실험결과 및 논의
Fig. 2(a) 은 상온에서 측정한 SK QDSC (실선) 시료와 SML QDSC (점선) 시료의 PR 신호를, 삽도는 PL 신호를 나타낸 것이다. Fig. 2(a) 삽도에서는 InAs QD와 GaAs 에 의한 PL 신호가 나타난다. S-K QDSC는 1.05 eV에서, SML QDSC는 1.29 eV에서 강한 방출 에너지를 가지는 것 을 PL 신호를 통해서 확인된다. SML-QDSC가 SK-QDSC 보다 0.24 eV정도 크게 나타나는 것은 양자점 크기 효과로 인해 SML-QDSC가 더 큰 띠틈 에너지를 가지기 때문이다 [9]. Fig. 2(a) 에서 나타나는 PR 신호에는 GaAs 안의 띠틈 에너지 (Eg= 1.422 eV), 스핀-궤도 분리 에너지 (Eg+∆0= 1.76 eV) 의 전이 신호를 포함하고 있다. 특히 GaAs 띠틈 에너지 상에서 시료의 전기장의 영향으로 나타나는 FKO 신호도 관측 되었다. 아울러 GaAs 띠틈 에너지 위의 1.47 eV에서 나타나는 신호는 양자점을 감싸고 있는 5 nm 두께의 InGaAs 양자우물 장벽 구조의 무거운 전공 (Heavy Hole, HH) 의 띠틈 에너지가 GaAs의 FKO 신호와 합쳐져서 두 개의 봉우리로 나타나는 것으로 예측된다. 이는 일반적으로 InGaAs가 GaAs보다 격자상수가 더 크기 때문에 InGaAs 는 압축 변형이 일어나게 된다. 그에 따라서 InGaAs의 띠 틈 에너지가 전자-무거운 정공 (e - hh) 전이와 전자-가벼운 정공 (e - lh) 전이로 갈라져 나타난 결과로 사료된다 [10, 11].
일반적으로 태양 전지의 접합 계면에 높은 전기장이 인 가되면 FKO 신호가 띠틈 에너지 이상에서 나타난다. 이때 PR 신호는 고전기장 영역에서는 코사인 함수로 근사 할 수 있으며 코사인 형태의 진동신호는 n π 에서 극치를 가지며 이는 FKO 신호의 극치에 대응되는 점을 이용하여 FKO의 주파수 (eV−3/2) 성분을 검출 해낼 수 있다. 그러나 FKO 신호가 하나 이상의 주파수 성분을 가지고 있을 때, 각 FKO 신호의 중첩으로 명확한 주파수 성분을 검출하기에 어려운 점이 있어 FFTs 방법을 이용하고 있다. 고 전기장 영역 대의 FKO 신호의 선모양은 다음과 같이 표현할 수 있다 [12].
∆R R ∝ cos
{ 2 3
[E− Eg
ℏθ ]32
− πd− 1 4
}
(1)
Fig. 2. (Color online) Room temperature (a) PR spectra, (inset) PL spectra and (b) the fast Fourier transform (FFT) results for the SK-QDSC (solid line) and SML- QDSC (dotted line).
E는 입사광의 에너지이고 단위는 eV 이며, Eg는 반도체의 띠틈 에너지이다. 그리고 d 는 임계점의 차원 이고, ℏθ 는 계의 특성 에너지 이다. 식 (1) 에 포함되어 있는 계의 특성 에너지는 다음과 같은 식 (2) 으로 나타난다 [13].
(ℏθ)32 = √eℏF
8µ (2)
여기서 F 는 내부전기장이고, µ 는 전자와 전공의 환산 유 효질량,ℏ = h/2π 이고 h는 플랑크 상수이다. 그리고 e는 기본전하량이다. FKO 신호들의 주파수를 추출하기 위해서 FFTs를 수행했다. 식 (1) 과 식 (2) 를 고려하면, 그 주파수 f는 다음과 같은 식으로 나타낼 수 있다 [14].
f = ( 2 3π)√
2µ( 1
eℏF) (3)
주파수 f 는 시료에서 전자-무거운 정공 (e-hh) 전이와 전자- 가벼운 정공 (e-lh) 전이에 의해 결정될 수 있고, 시료의 F 에 반비례하여 나타난다. 두 가지 전이 과정에 따라, 두 개의 FKO 주파수를 FFTs의 결과에서 얻을 수 있다. 각 주파수의 비는 hh과 lh의 환산유효질량 비의 제곱근에 비 례한다. 이때 fhh와 flh는 각각 e–hh과 e–lh 전이에 의해 FKO의 주파수 이며 µhh와 µlh은 e–hh과 e–lh 전이에서 환

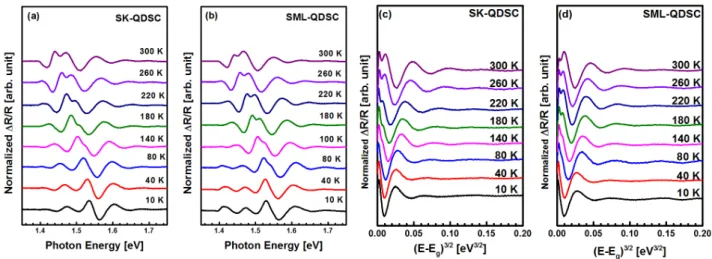

Fig. 3. (Color online) Temperature dependent PR spectra for (a) SK-QDSC and (b) SML-QDSC and Temperature dependent Franz-Keldysh Oscillation of (c) SK-QDSC and (d) SML-QDSC.
산유효질량이다. 각각의 환산 유효질량은 전도대의 전자의 유효질량 (mΓe = 0.067m0) 과 가전자대의 무거운 정공 (hh) 의 유효질량 (mhh = 0.62m0) 을 사용하였다 [4,8]. 여기서 m0는 전자의 정지질량이다. 또한 전자-무거운 정공 (e–hh) 전이에서 나타나는 FKO 주파수의 신호 강도가 전자-가벼 운 정공 (e–lh) 전이의 신호 강도 보다 더 크기 때문에 전자- 무거운 정공 (e–hh) 전이에 해당하는 FKO의 신호가 더 우 세하다 [6]. Fig. 2(b) 는 상온에서 PR 신호의 띠틈 에너지 이상에서 나타나는 FKO을 FFTs 한 결과를 나타내었다.
SML QDSC 의 FKO 극치의 진동수는 20.786 eV−3/2이 고, S-K QDSC의 경우는 진동수가 18.487 eV−3/2로 SML QDSC이 더 크게 나타났다. 일반적으로 FKO 진동수는 p-n 접합의 내부 전기장의 세기와 관계가 있기 때문에 이 진동수를 통해 식 (3) 으로부터 내부 전기장을 계산 하였다.
FKO 진동수로부터 식(3)을 이용하여 내부전기장 F를 구하 면, SML QDSC은 128.7 kV/cm이고 S-K QDSC은 144.7 kV/cm으로 SML QDSC 보다 S-K QDSC에서 더 큰 내부 전기장이 관측되었다. 본 연구에 사용한 시료는 동일한 p-n 접합 전기장을 가져야 함을 시료의 구조로부터 알 수 있다.
그러나 두 시료의 측정된 전기장의 차이는 다음과 같이 설 명할 수 있다. 일반적으로 태양전지에 광이 조사되면 p-n 접합의 공핍영역에서 전자-정공 쌍이 생성되고 전기장에 의해 분리되어 전류에 기여하게 된다. 이 때 형성된 과잉 운반자가 공핍 측 양쪽으로 분리된 전하에 의한 p-n 접합 전기장의 반대 방향으로 내부 전기장이 형성되며 이는 p-n 접합 전기장의 세기를 감쇠시키게 된다. 지속적인 광의 조사로 지속적인 전자-정공 쌍의 생성과 분리로 평형상태에 도달하면 p-n 접합 전기장이 감쇠되는 광기전력 효과가 유지되게 된다. 광기전력 효과는 형성되는 전자-정공 쌍의 밀도와 분리 중 재결합이나 결함에 의해 소멸되는 전하의 밀
도에 영향을 받게 된다. 따라서 SML-QDSC과 SK-QDSC 의 전자-정공 생성율과 각 시료의 재결합 및 결함으로 소진 되는 운반자의 밀도 등의 차이로 광기전력 효과의 강도가 틀리기 때문으로 사료된다 [15,16].
구체적인 광기전력 효과를 연구하기 위해 온도의존성 PR 실험을 수행하여 p-n 접합전기장의 변화 양상을 관측하였다.
Fig. 3(a) 와 (b) 는 10 K에서 300 K까지 온도변화에 따른 SK-QDSC과 SML-QDSC의 PR 신호를 나타내었다. 온도 에 따른 신호의 변화를 관찰하기 위해 각 신호는 PR 신호의 최대진폭으로 정규화하여 표현하였다. 온도가 내려감에 따라 SK-QDSC과 SML-QDSC의 PR 신호가 청색편이를 하고 이는 온도에 따른 격자상수의 변화로 띠틈 에너지의 증가 때문이다 [17,18]. Fig. 3(c) 와 (d) 는 온도에 따라 띠틈 에너지가 달라지기 때문에 FKO의 주기 변화를 10 K에서 300 K까지 온도 변화에 따른 SK-QDSC과 SML-QDSC의 PR 신호를 (E−Eg)3/2축에서 보여주고 있다. 띠틈 에너지 이상에서 나타나는 FKO 신호의 주기가 온도가 내려감에 따라서 감소한다. FKO 신호의 주기는 SML-QDSC과 SK- QDSC 시료의 p-n 접합 전기장과 관련이 있기 때문에 온도 에 따른 광기전력 효과의 변화가 일어남을 확인할 수 있다.
그 원인은 온도에 따른 운반자의 발생률과 재결합율의 변화 때문으로 사료된다 [19].
온도변화에 따른 광기전력 효과를 나타내기 위해 FKO 로부터 FFTs를 통하여 FKO의 진동수를 구하고 수식 (3) 을 이용하여 각 온도별 시료들의 전기장을 Fig. 4에 나타내었 다. Fig. 4는 SML-QDSC (사각형) 과 SK-QDSC (삼각형) 의 p-n 접합 전기장을 온도의 함수 그래프로 나타내었다.
그래프에서 SML-QDSC과 SK-QDSC은 저온으로 갈수록 전기장이 감소하였다. 그리고 SML-QDSC의 온도에 따른 전기장 변화의 기울기가 SK-QDSC 보다 더 완만하게 나
타난다. 기본적으로 두 시료에서 나타난 온도에 따른 p-n 접합 전기장의 감소는 온도 감소에 따라 GaAs의 운반자의 농도가 높아지게 되고, 그에 따른 운반자 발생효율 증가로 광기전력효과가 증대되기 때문이다. 따라서 광에 의해 발생 된 운반자 농도가 증가하고, 전기장 가리기 효과로 광기전력 효과 커져 p-n 접합 전기장에 영향을 미치기 때문에 온도가 감소할수록 p-n 접합 전기장이 감소하게 된다 [19,20]. 한편, 온도가 감소함에 따라 p-n 접합 전기장이 감소하는 정도가 SK-QDSC과 SML-QDSC 두 시료에서 다르게 나타나는 것은 두 가지 이유로 설명을 할 수가 있다. 첫째로 양자점에 의한 운반자 발생효율의 온도의존성이 두 시료에서 다르며 이는 발생되는 운반자의 농도를 변화시키는 요인이 된다.
둘째로는 발생된 운반자의 재결합이 양자전의 크기 분포 및 결함의 농도에 따라 다르기 때문이다. InAs 양자점과 GaAs 층의 응력에 의해 발생된 각각의 계면에 있는 결함 상태에 따라서 발생된 운반자들의 재결합의 정도가 변하여 광기전력 효과에 영향을 미치고, 그에 따라 SK-QDSC과 SML-QDSC의 기울기가 차이가 난다. 따라서 광기전력 효과에 영향을 주는 총 운반자의 농도는 발생과 재결합 과 정의 균형에 의해 결정되며, 이는 양자점의 형태와 구조 및 결함의 농도에 따라 온도에 의한 발생률과 재결합율이 변화 하는 결과에 의해 결정되기 때문이다. 그래서 SK-QDSC이 SML-QDSC보다 온도에 따른 광기전력의 변화 기울기가 큰 것은 발생과 재결합에 의한 총 운반자 농도의 변화가 SK-QDSC에서 더욱 크기 때문으로 사료된다. 특히 이결과 로부터 양자점의 크기 분포와 양자점의 구조에 따른 결함의 상태 밀도의 차이로 인해 광기전력 효과가 다르게 나타남 을 유추할 수 있다 [5]. 추후 양자점의 운반자 발생효율과 재결합률 등에 대한 연구가 더 필요한 것으로 사료된다.
IV. 결 론
본 연구에서는 QDSC에 삽입된 InAs QD의 구조에 따른 SC의 광기전력 효과를 PR 분광학을 이용하여 연구하였다.
SK QD와 SML QD를 GaAs p-n 접합 계면에 삽입하여 특성을 연구하였다. InAs 양자점이 삽입된 시료의 PR 신 호에서 시료내부의 전기장에 의한 FKO 신호가 관측되었 다. 관측된 FKO 신호는 FFTs를 이용하여 QDSC의 p-n 접합 전기장 변화를 관찰하였다. 온도에 따라 광기전력 효과에 영향을 미치는 운반자의 농도가 QD의 구조와 결함 의 존재에 의한 발생과 재결합 과정의 균형으로 결정됨을 확인하였다. 특히 SK-QDSC와 SML-QDSC의 광기전력의 변화는 운반자 농도의 변화에 의한 것으로 해석 하였다.
Fig. 4. (Color online) p-n junction electric fields of SK- QDSC (triangle) and SML-QDSC (square) as a function of temperature.
ACKNOWLEDGEMENTS
This study was supported by Priority Research Cen- ters Program through the National Research Founda- tionof Korea (NRF) funded by the Ministry of Education (2014R1A6A1031189).
REFERENCES
[1] M. A. Green, K. Emery, Y. Hishikawa, W. Warta and E. D. Dunlop, Prog. Photovoltaics Res. Appl.
23, 1 (2015).
[2] K. A. Sablon, J. W. Little, V. Mitin, A. Sergeev and N. Vagidov et al., Nano Lett. 11, 2311 (2011).
[3] V. Aroutiounian, S. Petrosyan, A. Khachatryan and K. Touryan, J. Appl. Phys. 89, 2268 (2001).
[4] A. Luque, A. Martı́, C. Stanley, N. López and L.
Cuadra et al., J. Appl. Phys. 96, 903 (2004).
[5] P. Lam, J. Wu, M. Tang, Q. Jiang and S. Hatch et al., Sol. Energy Mater. Sol. Cells. 126, 83 (2014).
[6] I. S. Han, H. J. Jo, S. J. Lee, C. W. Sohn and R. P.
Smith et al., New Phys.: Sae Mulli 62, 227 (2012).
[7] R. P. Smith, I. S. Han, J. S. Kim, S. K. Noh and J.-Y. Leem, J. Korean. Phys. Soc. 49, 195 (2006).
[8] S. H Lee, I. S. Han, C. W. Sohn, H.-J. Jo and J. S.
Kim et al., Curr. Appl. Phys. 15, 1318 (2015).
[9] S. Sengupta, J. O. Kim, A. V. Barve, S. Adhikary and Y. D. Sharma et al., Appl. Phys. Lett, 100, 191111 (2012).
[10] J. Foronda, C. Morrison, J. E. Halpin, S. D. Rhead and M. Myronov, J. Phys. Condens. Matter. 27, 022201 (2015).
[11] S. H. Pan, H. Shen, Z. Hang and F. H. Pollak, Phys.
Rev. B 38, 3375 (1988).
[12] D. E. Aspnes and A. A. Studna, Phys. Rev. B. 7, 4605 (1973).
[13] H. Shen and M. Dutta, J. Appl. Phys. 78, 2151 (1995).
[14] C. W. Sohn, I. S. Han, R. P. Smith, J. S. Kim and S. K. Noh et al., J. Korean. Phys. Soc. 64, 1031 (2014).
[15] P. Jin, X. Q. Meng, Z. Y. Zhang, C. M. Li and B.
Xu et al., J. Appl. Phys. 93, 4169 (2003).
[16] C. Walther, R. P. Blum, H. Niehus and W. T. Mas- selink, Phys. Rev. B. 60, R13962 (1999).
[17] S. J. Lee, J. I. Lee, M. D. Kim and S. K. Noh, J.
Korean. Phys. Soc. 42, 686 (2003).
[18] S. I Jung, H. Y. Yeo, I. Yun, J. Y. Leem and I. K.
Han et al., J. Mater. Sci. Mater. Electron. 18, S191 (2007).
[19] T. M. Hsu, W. C. Lee and J. R. Wu, Phys. Rev. B 51, 17215 (1995).
[20] W. C. Lee, T. M. Hsu and J.-I Chyi, Appl. Surf.
Sci. 113/114, 515 (1997).
