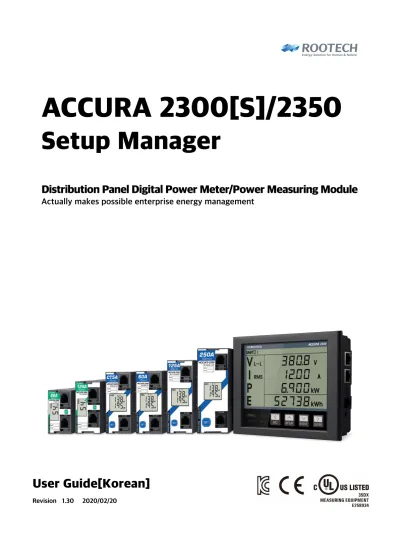

User Guide[Korean]
Revision 1.30 2020/02/20
ACCURA 2300[S]/2350
Setup Manager
Distribution Panel Digital Power Meter/Power Measuring Module
Actually makes possible enterprise energy management
Accura 2300[S] Setup Manager User Guide 알림사항
ⓒ 2019 Rootech Inc. All Rights Reserved Page 3
알림사항
심볼
Caution
적절한 예방이 이루어지지 않은 경우 사람에게 전기충격, 상해 또는 사망까지도 이르게 하는 위험전압의 존재를 나타낸다.
Warning
적절한 예방이 이루어지지 않은 경우 사람에 대한 상해 또는 제품 파손, 재산 손실을 일 으킬 수 있는 위험상황을 나타낸다.
Note
제품 설치, 운영, 유지에 대한 주요한 지침사항을 나타낸다.
매뉴얼
루텍은 생산제품에 대한 수정권리와 사전통보 없이 루텍 제품문서에 명시된 사양을 바꿀 수 있는 권리 를 보유합니다. 루텍은 항상 고객이 제품 주문 전에 매뉴얼과 사양에 대한 최신 규격을 검토할 것을 권 고합니다.
루텍은 고객과의 별다른 문서 협의사항이 없는 경우에, 제품응용에 대한 지원, 고객 시스템설계, 또는 제 3자의 제품 이용으로 야기된 특허 또는 저작권 침해에 대한 책임을 지지 않습니다.
이 문서에 있는 정보는 내용의 정확성에 만전을 기합니다. 그러나 루텍은 문서오류에 대한 책임을 지지 않으며 사전통보 없이 수정할 권리를 보유합니다.
개정정보 Accura 2300[S] Setup Manager User Guide
Page 4 ⓒ 2019 Rootech Inc. All Rights Reserved
개정정보
“Accura 2300[S] Setup Manager 매뉴얼”에 대한 release는 아래와 같다.
Revision 날짜 설명
Revision 1.00 2017. 09. 07 초기제작
Revision 1.10 2017. 11. 30 내용 업데이트, 범위 표시 ~ 에서 - (하이픈) 으로 변경 Revision 1.20 2019. 09. 02 내용 업데이트
Revision 1.21 2020. 02. 06 내용 오류 표기 수정 Revision 1.30 2020. 02. 20 GW 설정 내용 추가
Accura 2300 Setup Manager User Guide 목차
ⓒ 2019 Rootech Inc. All Rights Reserved Page 5
목차
Chapter 1 프로그램 소개 ... 8
개요 ... 8
동작환경 ... 8
설치 ... 8
Chapter 2 프로그램 화면구성 ... 9
전체화면 ... 9
IP Address List 화면 ... 11
IP Address List ... 12
장치목록 등록 ... 12
장치목록 저장 ... 12
장치선택 ... 13
장치주소 ... 13
Menu 화면 ... 14
클릭 이벤트 ... 14
메뉴편집 (Favorites) ... 15
Data 화면 ... 16
장치선택에 따른 지원화면 분류 ... 17
Top 화면 ... 18
사용자모드 변경 ... 18
데이터 갱신 옵션 (Auto-Refresh When [IP address list] selection changed) ... 18
Chapter 3 프로그램 메뉴 ... 19
Measurement Data ... 19
Measurement Data [Base] ... 19
Measurement Data [Peak] ... 20
RMS Data Trend [0.5s] ... 21
Harmonics ... 22
Waveform ... 23
Measurement Event Data... 24
Setup [General] ... 25
Measurement Setup ... 25
DI/ DO Setup [A2300] ... 26
Ethernet Setup ... 26
Serial Communication Setup ... 27
NTP Setup ... 27
Summer Time Setup ... 28
User Interface Setup ... 29
목차 Accura 2300[S] Setup Manager User Guide
Page 6 ⓒ 2019 Rootech Inc. All Rights Reserved
LED Setup ... 30
ETC Setup ... 30
Setup [Event] ... 31
Dip/Swell Setup ... 31
Event Setup ... 32
User Defined Event ... 33
Setup [A2350] ... 34
Module Setup ... 34
Advanced Module Setup ... 35
Module Group Setup ... 36
3P/1P Setup ... 37
1P3F Setup ... 38
3P/ 1P/ 1P3F Energy Level Setup ... 39
DO Setup ... 40
IDC Setup ... 41
VDC Setup ... 42
GAS Setup ... 43
SM Setup... 44
TEMP Setup ... 45
DCM Setup ... 46
DCM Energy Level Setup ... 47
GW Setup ... 48
Control ... 49
DI/DO Control [A2300]... 49
DCM Control [A2350] ... 49
Information ... 50
System Information ... 50
Module Information... 51
Ring Diagram ... 52
APPENDIXA 외부통신 연결 ... 54
이더넷 통신[NETWORK] 설정... 56
APPENDIXBGW Setup 상세 ... 57
기본화면 구성 ... 57
GW 모듈 통신 설정 ... 58
GW 설정 추가하기 ... 59
GW 설정 삭제하기 ... 60
GW 설정 채널(계측값 항목) 추가하기 ... 61
GW 설정 채널(계측값 항목) 삭제하기 ... 62
Accura 2300 Setup Manager User Guide 목차
ⓒ 2019 Rootech Inc. All Rights Reserved Page 7
GW 설정 수집/환산 단위 일괄 적용하기 ... 64
Show Global Annotation (Unique Number 설정하기) ... 66
GW Channel & User Defined Expressions 상세 ... 67
PLC Addresses Base 변경하기 (Base 1) ... 68
GW 설정 계측값 확인하기 ... 69
Chapter 1 프로그램 소개 Accura 3700 Setup Manager User Guide
Page 8 ⓒ 2019 Rootech Inc. All Rights Reserved
Chapter 1 프로그램 소개
개요
Accura 2300[S] Setup Manager 는 “Accura 2300[S]” 의 설정과 모니터링 기능을 지원한다. 입력된 장치 들의 Network 연결 상태를 확인 가능하며, 연결된 다수의 장치들에 대해 설정 값을 확인하거나 변경할 수 있다. 각각의 장치 별로 실시간 상세계측값 확인, 이벤트 확인, 전압/전류 파형 및 고조파 분석이 가 능하다.
동작환경
Accura 2300[S] Setup Manager 를 설치하기 위해서는 최소 다음과 같은 컴퓨터 사양을 필요로 한다.
CPU Intel Pentium(D) 2.0GHz
운영체제: Window XP .Net Framework 4.0 이상
RAM: 1.00GB
HDD: 10GB
Note
컴퓨터의 운영체제가 Window 7 이하 PC에서는 .Net Framework 4.0 설치가 필요하다.
설치
Accura 2300[S] Setup Manager 는 별도의 설치과정이 필요하지 않다. ‘exe’ 확장자 프로그램 실행 시 동 작 가능하다. 프로그램 실행 후 동일 폴더에 ‘xml’ 설정 정보 파일이 생성된다.
Accura 2300[S] Setup Manager User Guide Chapter 2 프로그램 화면구성
ⓒ 2019 Rootech Inc. All Rights Reserved Page 9
Chapter 2 프로그램 화면구성
전체화면
Fig. 2.1 기본화면
Fig. 2.2 기본화면 영역 나눔
Data Menu
Top
IP address list
Chapter 2 프로그램 화면구성 Accura 2300[S] Setup Manager User Guide
Page 10 ⓒ 2019 Rootech Inc. All Rights Reserved
영역 설명
IP address list 장치주소와 해당 계층 편집 및 장치의 연결상태 확인
Menu 메뉴 항목
Data 선택한 장치에 대한 활성화 메뉴의 데이터
Top 사용자 모드와 전체 갱신 옵션 선택
Accura 2300[S] Setup Manager User Guide Chapter 2 프로그램 화면구성
ⓒ 2019 Rootech Inc. All Rights Reserved Page 11
IP Address List 화면
Fig. 2.3 IP Address List 위치
Fig. 2.4 IP Address List 상세
장치목록 저장 장치목록 등록
장치주소 장치 리스트 미니맵
다중선택 단일선택
Chapter 2 프로그램 화면구성 Accura 2300[S] Setup Manager User Guide
Page 12 ⓒ 2019 Rootech Inc. All Rights Reserved
IP Address List
항목 설명
장치목록 등록 파일로 된 장치 정보를 불러온다.
장치목록 저장 IP address list에 표시된 장치 리스트의 정보를 저장한다.
장치 리스트 미니맵 전체 장치의 연결 상태를 표시한다.
다중선택 체크 박스를 통해 다중 선택이 가능하다.
단일선택 장치 목록에서 단일 선택만 가능하다.
장치주소 IPv4 형식, 0.0.0.0 - 255.255.255.255 범위 내 장치주소 입력한다.
색상 설명
. (초록색) Connected
. (빨간색) Disconnected
장치목록 등록
항목 설명
수동입력 표 내부 ‘IP address’ 열에 직접 입력하는 방법
붙여넣기(Ctrl+v) 구분자 ‘Tab’ 또는 ‘, ‘을 통해 작성된 장치목록을 표 내부에서 붙여넣기 하는 방법
Load 장치목록 파일을 ‘덮어쓰기’ 형태로 등록하는 방법
Load & Append 장치목록 파일을 ‘추가하기’ 형태로 등록하는 방법 Range Input
(Truncate & Add)
IP 주소 범위를 설정하여 ‘덮어쓰기’ 형태로 등록하는 방법
Range Input (Append)
IP 주소 범위를 설정하여 ‘추가하기’ 형태로 등록하는 방법
장치목록 저장
‘Save’ 버튼을 누르면 장치정보 목록을 파일 확장자 ‘txt’ 형태로 저장한다.
Accura 2300[S] Setup Manager User Guide Chapter 2 프로그램 화면구성
ⓒ 2019 Rootech Inc. All Rights Reserved Page 13
장치선택
항목 설명
. 단일 선택만 가능. 계측 등 단일장치 데이터 유효 화면에 반영 . 다중 선택 가능. 정보, 설정 등 다중장치 데이터 허용 화면에 반영
장치주소
‘0.0.0.0’ 부터 ‘255.255.255.255.’ 까지 유효하다. 장치주소 형식이 벗어나거나 중복될 경우 표시한다. 장 치의 연결상태에 따라 색상을 변경한다. ‘IP address’ 항목을 누르면 주소와 연결상태에 따라 오름/내림 차순으로 정렬한다.
Chapter 2 프로그램 화면구성 Accura 2300[S] Setup Manager User Guide
Page 14 ⓒ 2019 Rootech Inc. All Rights Reserved
Menu 화면
카테고리 메뉴와 서브메뉴로 나눈다. 카테고리 메뉴 클릭시 서브메뉴 숨김/표시가 가능하다. 활성화 메 뉴는 Data 화면에 표시한다.
Fig. 2.5 Menu 위치
클릭 이벤트
항목 설명
Ctrl + 마우스 왼쪽 클릭 활성화된 모든 메뉴를 닫고 선택한 메뉴만 활성화한다.
Alt + 마우스 왼쪽 클릭 선택한 메뉴가 Data 화면에 정 위치한다.
Accura 2300[S] Setup Manager User Guide Chapter 2 프로그램 화면구성
ⓒ 2019 Rootech Inc. All Rights Reserved Page 15
메뉴편집 (Favorites)
사용자의 편의대로 메뉴를 편집하고 유지할 수 있다. 편집할 수 있는 메뉴는 사용자 모드에 따라 차이 가 있다.
Fig. 2.6 메뉴편집 (Favorites)
Chapter 2 프로그램 화면구성 Accura 2300[S] Setup Manager User Guide
Page 16 ⓒ 2019 Rootech Inc. All Rights Reserved
Data 화면
활성화 된 메뉴 항목들의 데이터를 표시한다. 정보, 설정, 계측 등 데이터 성격에 따라 패널 버튼 구성 이 다르다. 계측과 관련되어 단일 장치만을 지원하는 화면이 있다.
Fig. 2.7 Data 위치
항목 설명
. Compare, 각 요소에 대한 장치들의 내용을 표 형태로 팝업
. 해당 데이터 갱신
. 데이터 적용, 잠금 활성화 시 패스워드 필요
. 사용자의 입력으로 수정된 내용
. 다중장치로 인한 복수 내용
Accura 2300[S] Setup Manager User Guide Chapter 2 프로그램 화면구성
ⓒ 2019 Rootech Inc. All Rights Reserved Page 17
장치선택에 따른 지원화면 분류
분류 메뉴
단일장치 지원화면 • Measurement Data [Base]
• Measurement Data [Peak]
• RMS Data Trend [0.5s]
• Harmonics
• Waveform
• Measurement Event Data
• Advanced Module Setup
• GW Setup
• A2350 Information
• Ring Diagram 단일/다중장치 지원화면 • Measurement Setup
• DI/DO [A2300]
• Ethernet Setup
• Serial Communication Setup
• NTP Setup
• Summer Time Setup
• UI Setup
• LED Setup
• ETC Setup
• Dip/Swell Setup
• Event Setup
• User Defined Event Setup
• Module Setup
• Module Group Setup
• 3P/1P Setup
• 1P3F Setup
• 3P/1P/1P3F Energy Level
• DO Setup
• IDC Setup
• VDC Setup
• GAS Setup
• SM Setup
• TEMP Setup
• DCM Setup
• DCM Energy Level
• DI/DO [A2300] Control
• DCM [A2350] Control
• System Information
Chapter 2 프로그램 화면구성 Accura 2300[S] Setup Manager User Guide
Page 18 ⓒ 2019 Rootech Inc. All Rights Reserved
Top 화면
Fig. 2.8 Top 위치
사용자모드 변경
사용자 모드에 따라 접근 가능한 메뉴 항목이 다르다. 관리자모드는 권한 획득 시 5분 동안만 유효하며, 설정 변경을 적용하기 위한 Apply 버튼을 누르면 다시 그때부터 5분간 유효하다. 유효한 5분이 경과하 게 되면 사용자모드는 관리자모드에서 자동으로 일반모드로 전환된다.
항목 설명
일반모드
관리자모드, 특정 패스워드 필요
데이터 갱신 옵션 (Auto-Refresh When [IP address list] selection changed)
장치 혹은 메뉴 선택 시 데이터 갱신을 할 것인지 정하는 옵션이다. 옵션 비활성화하면 ‘Refresh’ 버튼 을 누르기 전까지는 데이터를 갱신하지 않는다.
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 19
Chapter 3 프로그램 메뉴
Measurement Data
Measurement Data [Base]
전압, 전류, 전력과 품질 관련 데이터가 단일 장치의 계측값으로 나타난다. Accura 2300[S] 장치와 Accura 2350 Module 각각의 계측 화면을 닫으면 상단 버튼으로 축소되어 표시된다.
Fig. 3.1 Measurement Data [Base]
항목 설명
Aggregation Aggregation 시간에 대한 설정 Selected Measured Data
Index & Aggr.
계측된 데이터의 인덱스와 Aggregation
Aggregation Frame Start-End Time
계측된 데이터를 Aggregation 한 시간 범위로 UTC offset 과 Summer time 설정에 영향을 받는다.
Auto-Polling 자동 갱신
Maintain a Aggregation Selection
해당 장치에 관한 Aggregation 설정을 외부 간섭 없이 유지할 것인가에 대한 항목
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 20 ⓒ 2019 Rootech Inc. All Rights Reserved
Measurement Data [Peak]
전압, 전류, 전력과 품질 관련 데이터가 단일 장치의 Max/Min Peak 계측값으로 나타난다. Accura 2350 Module 계측 화면을 닫으면 상단 버튼으로 축소되어 표시된다.
Fig. 3.2 Measurement Data [Peak]
항목 설명
Aggregation Aggregation 시간에 대한 설정 Selected Measured Data
Index & Aggr.
계측된 데이터의 인덱스와 Aggregation
Aggregation Frame Start-End Time
계측된 데이터를 Aggregation 한 시간 범위로 UTC offset 과 Summer time 설정에 영향을 받는다.
Auto-Polling 자동 갱신
Maintain a Aggregation Selection
해당 장치에 관한 Aggregation 설정을 외부 간섭 없이 유지할 것인가에 대한 항목
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 21
RMS Data Trend [0.5s]
Selection을 통해 장치 변경이 가능하다. 각 상을 체크하여 표시/숨김 할 수 있다.
Fig. 3.3 RMS Data Trend [0.5s] [Voltage]
Fig. 3.4 RMS Data Trend [0.5s] [Current]
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 22 ⓒ 2019 Rootech Inc. All Rights Reserved
Harmonics
전압, 전류의 고조파(Harmonics)이다. Harmonics Selection을 통해 장치 변경이 가능하다. 각 상을 체크 하여 표시/숨김 할 수 있다. ‘Auto-polling’ 옵션을 해제하면 ‘Refresh’ 버튼을 활성화하며 버튼을 누르면 데이터가 갱신한다.
Fig. 3.5 Harmonics Data [Voltage]
Fig. 3.6 Harmonics Data [Current]
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 23
Waveform
전압, 전류의 파형(Waveform)과 페이저(Phasor)를 표시한다. Waveform Selection을 통해 장치 변경이 가 능하다. 각 상을 체크하여 표시/숨김 할 수 있다 ‘Auto-polling’ 옵션을 해제하면 ‘Refresh’ 버튼이 활성 화되며 버튼을 누를 때 데이터를 갱신한다.
Waveform Data 차트에서 마우스 드래그를 통해 확대(Zoom) 할 수 있다. Phasor 차트에서 Legend 옵션 은 좌측 범례를, Label 옵션은 화살표 위에 값과 각도를 표시/숨김 할 수 있다.
Fig. 3.7 Waveform Data [Voltage]
Fig. 3.8 Waveform Data [Current]
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 24 ⓒ 2019 Rootech Inc. All Rights Reserved
Measurement Event Data
계측 이벤트 리스트와 각 항목에 해당하는 Voltage RMS Data(0.6초)로 구성되어있다. Auto-Polling 옵션 체크하면 주기적으로 새로운 이벤트 항목이 있는지 확인하여 표시한다.
Fig. 3.9 Measurement Event Data
‘Type’ 버튼을 누르면 이벤트 타입을 선택할 수 있는 창이 나타난다. 타입을 선택하고 ‘Apply’ 버튼을 누르면 선택한 타입만 표시한다. 선택할 수 있는 이벤트 타입은 다음과 같다.
Fig. 3.10 Measurement Event Data Type Select
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 25
Setup [General]
Measurement Setup
Fig. 3.11 Measurement Setup 항목 설명
Wiring mode 결선모드
Min. measurement voltage 2차측 전압의 최소 계측값 범위: 1 - 10
Primary voltage 외부 PT 1차 선간전압 범위: 1 - 999,999 Secondary voltage 외부 PT 2차 선간전압
범위: 1 - 999
Demand power source Demand 연산 시 사용할 전력타입 Demand sub-interval Sub-demand 시간,
총 demand 시간 = (sub-demand 수) * (Sub-demand 시간), Demand 값은 매 Sub-demand 시간마다 업데이트된다.
범위: 1 - 60
Number of sub-interval Demand 내의 Sub-demand 개수 범위: 1 - 12
Phase power calc. Q (무효전력) 계산방법
Total power calc. 상전력으로부터 Total Q, S 계산방법 Rotating sequence 상회전 설정
ZCT measuring method ZCT RMS 계산방법 ZCT impedance 전압형 ZCT 버튼 저항 설정
Energy unit 전력량 단위 설정
PF sign Power factor 부호
PF @ No-Load Power factor invalid시 가상 Power factor 값
Ref. voltage 1) Reference voltage 범위: 0.1 - 999999.9
2) Reference voltage 결선모드
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 26 ⓒ 2019 Rootech Inc. All Rights Reserved
DI/ DO Setup [A2300]
Fig. 3.12 DI/DO [A2300] 항목 설명
DO mode Accura 2300[S] DO 동작모드 DO on time DO 신호가 켜져있는 시간으로 DO
mode가 Pulse면 설정 무시 범위: 10 - DO period time
DO period DO mode가 Periodic 일 경우, 인접한 펄스의 Rising edge 사이 간격이고 DO mode가 Pulse 일 경우, 인접한 펄스의 Rising edge 사이 최소 간격
범위: 10 - 34450
DO parameter Accura 2300[S] DO 출력으로 연동할 계 측요소
Countable pulse scale DO 출력 1회당 전력량 범위: 1 - 9999
Countable pulse limit 가산펄스의 누적 회수의 최대값 범위: 1 - 100
Module ID linked Accura 2300[S] DO 출력과 연동된 Accura 2350 모듈 ID
범위: 0 - 39
DO polarity Accura 2300[S] DO 출력에 대한 극성
Ethernet Setup
Fig. 3.13 Ethernet Setup 항목 설명
DHCP DHCP 활성화 여부
IP address TCP/IP 이더넷 기반 통신시 사용할 주 소, IPv4 형태, DHCP가 활성화되면 읽기 만 가능
Subnet mask IPv4 서브넷 마스크 DHCP 사용시 읽기전용
Gateway IPv4 게이트웨이
DHCP 사용시 읽기전용
Modbus timeout 통신이 없을 경우 접속을 끊기 위한 시간
범위: 5 - 600
RSTP Ring network 설정
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 27
Serial Communication Setup
Fig. 3.14 Serial Communication Setup 항목 설명
Device address Serial 통신시 사용할 ID 범위: 0 - 247
Baud rate Serial 통신 속도 설정
Parity Parity bit 설정
Stop Stop bit 설정
NTP Setup
Fig. 3.15 NTP Setup 항목 설명
NTP server NTP server 의 IP 주소
Sync mode NTP 동기화 모드
Sync period NTP 동기화 간격
Auto 모드일 때 동기화 간격이 설정 범 위를 넘지 않는다. Periodic 모드일 때 설정 값을 주기로 동기화 실행 범위: 60 - 18000
Sync max. drift NTP 동기화 최대 시간 편차로 Auto 모 드에서만 사용
범위: 20 - 1000
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 28 ⓒ 2019 Rootech Inc. All Rights Reserved
Summer Time Setup
Fig. 3.16 Summer Time Setup 항목 설명
Summer time Summer time 활성화 여부 Start month Summer time 시작 월
Start nth weekday Summer time 시작 주. 매월 1일에서 7 일까지를 1번째 주로 환산, 5번째 주가 없는 경우는 4번째 주로 환산 Start weekday Summer time 시작 요일
Start minute of day Summer time 시작 시간 자정부터 누적 되어 표현
범위: 0 - 1439 End month Summer time 종료 월
End nth weekday Summer time 종료 주. 매월 1일에서 7 일까지를 1번째 주로 환산, 5번째 주가 없는 경우는 4번째 주로 환산 End weekday Summer time 종료 요일
End minute of day Summer time 종료 시간, 자정부터 누 적되어 표현
범위: 0 - 1439
Time offset Summer time 적용 시 조정 시간 범위: 0 - 1439
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 29
User Interface Setup
Fig. 3.17 User Interface Setup 항목 설명
Backlight timeout 백라이트가 자동적으로 꺼지는 시간 범위: 10 - 300
Setup exit timeout 셋업모드에서 입력이 없을 때 자동으로 계측모드로 이동하는 시간 범위: 60 - 3600
Energy display type 계측화면 중 VIPE 표시모드의 에너지 표시값 선택
Local setup lock 장치에서 직접 셋업 변경 잠금 기능 활 성화 선택
Event backlight time 이벤트 발생시 백라이트가 켜져 있는 시간
범위:
0 - 9999: 0 - 9999 10000: 무한대
Event LED timeout 이벤트 발생 후 이벤트 LED가 켜져있 는 시간
범위:
0 - 9999: 0 - 9999 10000: 무한대
Backlight duty high 백라이트가 켜져있을 때 duty ratio 범위: 0 - 99
Backlight duty middle 백라이트가 켜져있을 때 duty ratio backlight duty low - high 사이의 값을 갖는다.
범위: 0 – 99
Backlight duty low 백라이트가 꺼져있을 때 duty ratio backlight duty high 보다 낮은 값을 갖 는다.
범위: 0 - 99
Event backlight period 이벤트 발생시 백라이트 켜지는 주기 범위: 0.2 - 5.0
Event backlight on time 이벤트 발생시 백라이트 켜진 후 유지 하는 시간
범위: 0.1 - Event backlight period
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 30 ⓒ 2019 Rootech Inc. All Rights Reserved
LED Setup
Fig. 3.18 LED Setup 항목 설명
Ethernet LED Period Ethernet LED 주기 범위: 80 - 10000
Ethernet LED On Time Ethernet LED 주기 중 켜져있는 시간 범위: 20 - Ethernet LED Period Module LED Blink Module LED 점멸 여부 Alarm LED Blink Alarm LED 점멸 여부
ETC Setup
Fig. 3.19 ETC Setup 항목 설명
User area 사용자가 읽기/쓰기 작업이 가능한 영
역, Tag 용도로 사용 Beep sound 버튼 입력 시 비프음 설정 System date 장치 현재 시간 설정
Apply the current time 옵션 체크하면 적용 버튼을 누른 시간을 기준으로 UTC System date 시간 설정
UTC offset 현재 지역시간과 표준시간의 시차
범위: -720 to 840
Local time UTC offset 과 Summer time 설정이 적 용된 시간
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 31
Setup [Event]
Dip/Swell Setup
각 이벤트의 전압 비율은 Dip/ Swell 감지 항목을 활성화 시켜야 적용된다.
Fig. 3.20 Dip/ Swell Setup 항목 설명
Dip detection Dip 검출 설정 Swell detection Swell 검출 설정
Dip start voltage ratio (Dip 시작 전압) / (기준전압) [%]
범위: 1.0 - 98.0 (디폴트 90.0%) Dip end voltage ratio (Dip 종료 전압) / (기준전압) [%]
범위: 1.0 - 99.0 (디폴트 92.0%) Swell start voltage ratio (Swell 시작 전압) / (기준전압)[%]
범위: 102.0 - 999.0 (디폴트 110.0%) Swell end voltage ratio (Swell 종료 전압) / (기준전압)[%]
범위: 101.0 - 998.0 (디폴트 108.0%)
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 32 ⓒ 2019 Rootech Inc. All Rights Reserved
Event Setup
Fig. 3.21 Event Setup 항목 설명
Over Current Function Over current event 활성화
Over Current Start ratio Over current 시작 기준치, 정격 전류 대비 비율
범위: 5.0 - 999.0
Over Current End ratio Over current 종료 기준치, 정격 전류 대비 비율
범위: 0.0 - (Over current start ratio - 1) Over Current Delay time Over current 판단 시간. 반한시 개념으
로 0으로 설정 시 순시로 간주 범위: 0 - 999
Over Power Function Over power event 활성화
Over Power Start ratio Over power 시작 기준치, 정격 전력 대 비 비율
범위: 5.0 - 999.0
Over Power End ratio Over power 종료 기준치, 정격 전력 대 비 비율
범위: 0.0 - (Over power start ratio - 1) Over Power Delay time Over power 판단 시간, 반한시 개념으
로 0으로 설정 시 순시로 간주 범위: 0 - 999
Over Demand Current Function
Over demand current event 활성화
Over Demand Current Start ratio
Over demand current 시작 기준치, 정 격 전류 대비 비율
범위: 5.0 - 999.0 Over Leakage Current
Time threshold
Over Leakage current 판단 시간 범위: 0 - 999
Over Temperature Function
Over temperature event 활성화
Over Temperature Start value
시작 기준값 범위: 20 - 9999 Over Temperature
End value
종료 기준값
범위: 0 - (Over temperature start value - 1)
Phase open event Phase open event 활성화 Fuse fail event Fuse fail event 활성화
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 33
User Defined Event
사용자정의 이벤트는 총 200개까지 설정 가능하다. 이벤트 번호는 DO 연계동작 설정에 사용한다.
Fig. 3.22 User Defined Event
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 34 ⓒ 2019 Rootech Inc. All Rights Reserved
Setup [A2350]
Module Setup
RJ12-1, RJ12-2 연결된 Accura 2350의 개수와 연결 정보를 확인 할 수 있고 Module ID를 개별 또는 규 칙을 통해 부여할 수 있다. 또한 Managed 또는 Unmanaged 장치 연결 정보를 확인 할 수 있고 Module managed 상태를 목록으로 관리한다. 개별로 ID와 Type 을 지정할 수 있다.
Fig. 3.23 Module Setup
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 35
Advanced Module Setup
단일 장치의 RJ12 각 포트로부터 위치 기반 Module 정보를 확인할 수 있다. 1P/3P 상 순서와 방향을 설정하고 Module의 Managed 상태를 개별로 설정할 수 있다.
Fig. 3.24 Advanced Module Setup
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 36 ⓒ 2019 Rootech Inc. All Rights Reserved
Module Group Setup
해당 Group ID 에 원하는 Accura 2350 1P 값을 매칭하여 3P 측정 값으로 확인 가능하다.
Fig. 3.25 Module Group Setup
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 37
3P/1P Setup
Fig. 3.26 3P/1P Setup
항목 설명
CT Ratio 외부 CT 비율
범위:
1 - 999: 1 - 1999 (Accura 2350-3P-CT5A 모듈만 적용) 1: 기타 모듈
Rating Current 정격 전류는 Accura 2350의 기본 정격 전류보다 작아야 한다. 기본 정격 전류는 Accura 2350의 타입에 따라 다르다.
TDD Nominal Current 전류 TDD 기준값 설정 범위:
0: Accura 2350 정격전류를 TDD 기준값으로 사용 1 - 200: 1 - 200
Leakage Current Threshold ZCT 누설전류의 threshold 범위:
0: 계측 비활성화 1 - 999: 1 - 999 Minimum Level of
Measured Current
계측 최소전류는 각 모듈의 디폴트 정격전류에 대한 백분율로 설정된다. (디폴트 정 격전류) * (Minimum measured current level) * (0.02 [%]) 이며 계측 전류가 계측 최소 전류보다 작을 시 0으로 처리
범위: 0.02 - 1.00
Phase 3Load 아닐 때 상 설정. Mode가 3Load일 때 비활성화 Phase 2nd Feeder 2의 상 설정. Mode가 1P2F일 때 활성화 ZCT Selection ZCT 선택. Mode가 1P2F일 때 ZCT Selection은 비활성화 Leakage Alarm Leakage Alarm 여부
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 38 ⓒ 2019 Rootech Inc. All Rights Reserved
1P3F Setup
Fig. 3.27 1P3F Setup
항목 설명
Nominal Current Fd. (n)
피더 1 - 3 정격전류 설정. 정격 전류는 Accura 2350의 기본 정격 전류보다 작아야 한다. 기본 정격 전류는 Accura 2350의 타입에 따라 다르다.
Leakage Current Threshold Fd. (n)
피더 1 - 3 ZCT 누설전류의 threshold 범위: 0, 계측 비활성화
범위: 1 - 999 Minimum Level of
Measurement Current
계측 최소전류는 각 모듈의 디폴트 정격전류에 대한 백분율로 설정된다. (디폴트 정 격전류) * (Minimum measured current level) * (0.02 [%]) 이며 계측 전류가 계측 최소 전류보다 작을 시 0으로 처리
범위: 0.02 - 1.00 Minimum Level of
Measurement Leakage Current
계측 최소누설전류. 누설전류값이 계측 최소누설전류보다 작을 시 0으로 처리 범위: 20 - 40
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 39
3P/ 1P/ 1P3F Energy Level Setup
Fig. 3.28 3P/ 1P/ 1P3F Energy Level Setup
항목 설명
kWh Received 수전 유효전력 설정 범위: 0 - 999,999,999 kWh Delivered 송전 유효전력 설정
범위: 0 - 999,999,999 kVARh Received 수전 무효전력 설정
범위: 0 - 999,999,999 kVARh Delivered 송전 무효전력 설정
범위: 0 - 999,999,999
kVAh 피상전력 설정
범위: 0 - 999,999,999
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 40 ⓒ 2019 Rootech Inc. All Rights Reserved
DO Setup
Fig. 3.29 DO Setup
항목 설명
Mode • Latch: 신호유지
• Periodic: 주기적으로 펄스 출력
• Uncountable pulse: DO period 이내에 새로운 요청이 올 경우, 해당 요청을 무시
• Countable pulse: DO period 이내에 새로운 요청이 올 경우, 중복된 요청을 카운 트 한 후 현재 펄스가 지난 후 카운트 된 만큼 펄스를 출력한다.
Period • DO mode ‘Periodic’: 인접한 펄스의 상승 엣지 사이의 간격
• DO mode ‘Pulse’: 인접한 펄스의 상승 엣지 사이의 최소 간격 범위: 0.2 - 65.5
On Time DO 신호가 켜져 있는 시간, DO mode ‘Pulse’ 일 때 해당 기능은 무시된다.
범위: 0.1 - DO period time
Event Type DO 연동할 이벤트 타입
Event Number (User-Defined) Event Type 이 ‘User-Defined’ 인 경우 설정 범위: 0 - 199
Output Hold Accura 2300[S] Event LED 해소까지 DO 출력 유지 여부
• Disable: Event 종료 시 DO off
• Enable: Event LED 오프 시 DO off
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 41
IDC Setup
Fig. 3.30 IDC Setup
항목 설명
Averaging Time 평균연산 구간의 크기를 설정한다. 설정된 구간 동안 1ms 시간 해상도로 전류를 계 측하여 이들의 평균을 0.5초 간격으로 연산한다.
범위: 1 - 32
Threshold Over 또는 Under 시작이벤트에 대한 시작레벨 범위: 0.000 - 0.020
Hysteresis 해당 채널 이벤트에 대한 hysteresis 폭을 설정한다. 종료이벤트에 대한 종료레벨은 Threshold 레벨에 hysteresis 레벨을 포함하여 결정된다.
Over 이벤트로 설정된 경우, 종료레벨은 (threshold - hysteresis) 레벨이며 Under 이 벤트로 설정된 경우, 종료레벨은 (threshold + hysteresis) 레벨로 정해진다.
범위: 0.0001 - 0.020
Min. Measured Ratio 해당 채널에 대한 최소 계측값. 계측 최대값(Full-Scale)의 % 비율로 이 값보다 작은 계측값은 0으로 처리한다. FS (Full-Scale) 값은 20mA이다..
범위: 0 - 100
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 42 ⓒ 2019 Rootech Inc. All Rights Reserved
VDC Setup
Fig. 3.31 VDC Setup
항목 설명
Averaging Time 평균연산 구간의 크기를 설정한다. 설정된 구간 동안 1ms 시간 해상도로 전압을 계 측하여 이들의 평균을 0.5초 간격으로 연산한다.
범위: 1 - 32
Threshold Over 또는 Under 시작이벤트에 대한 시작레벨이다.
범위: 0 - 50
Hysteresis 해당 채널 이벤트에 대한 hysteresis 폭을 설정한다. 종료이벤트에 대한 종료레벨은 Threshold 레벨에 hysteresis 레벨을 포함하여 결정된다.
Over 이벤트로 설정된 경우, 종료레벨은 (threshold - hysteresis) 레벨이며 Under 이 벤트로 설정된 경우, 종료레벨은 (threshold + hysteresis) 레벨로 정해진다.
범위: 0.25 - 50
Min. Measured Ratio 해당 채널에 대한 최소 계측값. 계측 최대값(Full-Scale)의 % 비율로 이 값보다 작은 계측값은 0으로 처리한다. FS (Full-Scale) 값은 50V이다.
범위: 0 - 100
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 43
GAS Setup
Fig. 3.32 GAS Setup
항목 설명
Gas Threshold Gas 이벤트 기준값 설정. 이벤트 시작레벨이다.
범위: 110 - 9990
Gas Hysteresis GAS 이벤트에 대한 hysteresis 폭을 설정한다.
이벤트 종료레벨은 (threshold - hysteresis) 이다.
범위: 10 - 500
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 44 ⓒ 2019 Rootech Inc. All Rights Reserved
SM Setup
Fig. 3.33 SM Setup
항목 설명
Smoke Density Threshold Gas PPM 계측값에 대한 기준값이다.
범위: 110 - 9990
Analog Input (n) Threshold AI 채널 (n) 계측값에 대한 기준값이다.
범위: 0.1 - 29.9
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 45
TEMP Setup
Fig. 3.34 TEMP Setup
항목 설명
Inside Over Temperature Event
Inside Over Temperature Event 활성화 여부
Outside Over Temperature Event
Outside Over Temperature Event 활성화 여부
Temperature Threshold Inside / Outside Temperature event 기준값 설정. 이벤트 시작레벨이다.
범위: -20 to 100
Temperature Hysteresis Inside / Outside Temperature event에 대한 hysteresis 폭을 설정 이벤트 종료레벨은 (threshold - hysteresis) 이다
범위: 1 - 120 Over Difference
Temperature Event
Over Difference Temperature Event 활성화 여부
Difference Temperature Threshold
이벤트 기준값 설정. 이벤트 시작레벨이다.
범위: -20 to 100 Difference Temperature
Hysteresis
이벤트에 대한 hysteresis 폭을 설정
이벤트 종료레벨은 (threshold - hysteresis) 이다.
범위: 1 - 120
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 46 ⓒ 2019 Rootech Inc. All Rights Reserved
DCM Setup
Fig. 3.35 DCM Setup
항목 설명
Voltage Aggr. Window 20ms 해상도의 전압을 얻기 위한 1ms 해상도의 윈도우 설정 범위: 1 - 32
Voltage Minimum Measurement Ratio
전압에 대한 최소 계측값 설정. FS (Full-scale) 백분율로 설정하며, 이 값보다 작은 값 은 0으로 처리된다.
범위: 0.0 - 100.0
Current Aggr. Window 20ms 해상도의 전류를 얻기 위한 1ms 해상도의 윈도우 설정 범위: 1 - 32
Current Minimum Measurement Ratio
전류에 대한 최소 계측값 설정 범위: 0.0 - 100.0
Digital Output Polarity DO 출력에 대한 극성 설정 Digital Output Mode DO 출력에 대한 출력타입 설정 Digital Output Period Time DO 출력 주기시간 설정
범위: 1.0 - 65.5
Digital Output On Time DO 주기시간 중 On 시간 설정 범위: 0.1 - DO period time Event Alarm Auto Clear
Time
이벤트 알람 자동 해소 시간 설정 범위: 1 - 999
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 47
항목 설명
Event Type 이벤트 타입
Source Selection 이벤트 소스
Threshold 기준값1 레벨(시작레벨) 설정
범위:
1 - 50 @ 50V 1 - 500 @ 500V
Threshold2 기준값2 레벨(잔류레벨) 설정
범위:
0 - 50 @ 50V 0 - 500 @ 500V
Hysteresis 이벤트 기준값1에 대한 hysteresis 폭 설정 범위: 1.00 - 5.00
Time Delay 이벤트 시간지연 설정
범위: 0.02 – 5.00 Enable Event DO DO 동작 활성화
DCM Energy Level Setup
Fig. 3.36 DCM Energy Level Setup 항목 설명
Wh 전력량 설정
범위: 0 - 999999999
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 48 ⓒ 2019 Rootech Inc. All Rights Reserved
GW Setup
Fig. 3.37 GW Setup
Accura 2350 GW 모듈을 등록하고 채널별로 수집할 값의 주소, 데이터 타입, 엔디안 타입을 설정한다.
수집한 값의 데이터 구분, 설명을 정의하고 단위 환산, 사용자 정의를 적용하여 값을 제공한다. 자세한 설명은 ‘APPENDIX B GW Setup 상세’ 를 참조한다.
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 49
Control
DI/DO Control [A2300]
Fig. 3.38 DI/DO Control [A2300] 모드 설명
래치 On: On[접점]유지 Off: Off[무접점]유지 단일펄스
[불가산]
On: 단일펄스발생. 펄스주기 내 추가 On명령발생시 무시
Off: 사용하지 않음 단일펄스
[가산]
On: 단일펄스발생. 펄스주기 내 추가 On명령발생시 그 횟수를 가산하여 펄스 주기 종료 후 추가펄스 발생
Off: 사용하지 않음
주기펄스 On: 주기적으로 펄스지속 발생 Off: 펄스 멈춤
DCM Control [A2350]
Fig. 3.39 DCM Control [A2350] 항목 설명
Digital Output Command
Digital output 출력제어
Digital Output Counter Clear
Digital output pulse count 초기화 Interval Max/Min Data
Clear
Interval max/min Data 초 기화
Interval Max/Min Counter Clear
Interval max/min count 초기화
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 50 ⓒ 2019 Rootech Inc. All Rights Reserved
Information
System Information
Accura 2300[S] 시스템 정보를 나타낸다. 해당 정보들은 시스템 고유 값 즉 읽기전용이므로 적용 버튼 을 제공하지 않는다.
Fig. 3.40 System Information
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 51
Module Information
Accura 2350 모듈 ID, 모델, 시스템 정보를 나타낸다. 모듈 정보는 IP address, ID 순으로 정렬을 한다.
Fig. 3.41 Module Information
Chapter 3 프로그램 메뉴 Accura 2300[S] Setup Manager User Guide
Page 52 ⓒ 2019 Rootech Inc. All Rights Reserved
Ring Diagram
선택된 Accura 2300 장치를 기준으로 이더넷 통신의 연결된 상태를 도식화한다. 장치주소, Tag, 포트 위 치, 포트 지정형식 정보를 제공한다. 총 41대의 장치정보를 나타낸다.
Fig. 3.42 Ring Diagram
색상 설명
(초록색) Root (노란색) Designated (회색) Alternative
(빨간색) Disable, Terminate
기호 설명
R Root
D Designated
A Alternative
1 Left port
2 Right port
Accura 2300[S] Setup Manager User Guide Chapter 3 프로그램 메뉴
ⓒ 2019 Rootech Inc. All Rights Reserved Page 53
Fig. 3.42 RSTP Information Detail
Ring Diagram 내 장치 블록을 클릭하면 RSTP 상세 정보 창이 나타난다.
Appendix A 외부통신연결 Accura 2300[S] Setup Manager User Guide
Page 54 ⓒ 2019 Rootech Inc. All Rights Reserved
APPENDIX A 외부통신 연결
Accura 2300[S]는 다수의 Accura 2350으로부터 수신된 대용량 계측데이터의 고속전송을 위해 이더넷 통신을 지원한다. Accura 2300[S] 내부에는 이더넷 스위치가 내장되어 있어서, 2개의 이더넷 포트를 이 용하여 별도의 외부 스위치 없이 Accura 2300[S] 간 이더넷 연결이 가능하다. 최대 20대의 Accura 2300[S]를 연결할 수 있으며, 스타[Star], 데이지체인[Daisy Chain], 링[Ring] 방식의 결선이 가능하다. 계 측데이터 전송을 위해서는 표준 프로토콜인 Modbus TCP를 지원한다.
Accura 2300[S]는 RSTP[Rapid Spanning Tree] 프로토콜을 지원하므로, 링 방식의 결선이 가능하다. 링 결선 시 한 쪽의 결선이 끊어지더라도 빠른 시간 내에 반대쪽 경로로 통신이 재개되므로 데이터 손실 을 최소화할 수 있다.
Note
링 결선 시 빠른 복구를 위해서는 RSTP[Rapid Spanning Tree Protocol]를 지원하는 이더넷 스위치로 링 결선을 하 고, 해당 스위치가 루트로 정해지도록 우선순위 조정해야 한다.
Fig A.1 Accura 2300 Ethernet 통신 포트 Fig A.2 Accura 2300S Ethernet 통신 포트
Accura 2300[S] Setup Manager User Guide Appendix A 외부통신연결
ⓒ 2019 Rootech Inc. All Rights Reserved Page 55
Fig A.3 Accura 2300[S] 이더넷 연결
이더넷 2포트
항목 설명
포트 명 Ethernet1, Ethernet2
이더넷통신선 STP[Shielded Twisted Pair]/SFTP[Screened Foiled Twisted Pair] CAT5E
프로토콜 Modbus TCP
타입 브릿지 방식, 100 Mbps[Full Duplex], 100Base-TX
결선 방식 스타[Star], 데이지체인[Daisy-Chain], 링[Ring] 결선
Warning
분전반[또는 배전반] 현장은 전력선으로 인해 다량의 전자파[Electro-magnetic wave]를 방출하는 환경 이다. 이는 이더넷 통신품질에 심각한 영향을 줄 수 있으므로 반드시 STP[Shielded Twisted Pair] 또는 SFTP[Screened Foiled Twisted Pair] 케이블 사용할 것을 권장한다.
데이지체인 결선은 최대 20대의 Accura 2300[S] 연결가능
이더넷 케이블 최대 100m 링 결선 시 빠른 복구를 위해서는 RSTP[Rapid
Spanning Tree Protocol]를 지원하는 이더넷 스 위치로 링 결선을 하고, 해당 스위치가 루트로 정해지도록 우선순위를 조정해야 한다.
Appendix A 외부통신연결 Accura 2300[S] Setup Manager User Guide
Page 56 ⓒ 2019 Rootech Inc. All Rights Reserved
이더넷 통신[NETWORK] 설정
IP
① Up/SETUP 버튼을 롱터치1 한다 설정모드로 이동한다.
② 설정메뉴에서 “IP설정[IP]” 메뉴를 찾는다[설정모드 진입시 맨 처음 표 시되는 메뉴].
③ Enter 버튼을 롱터치한다 설정 가능한 숫자만 깜박인다.
④ Up 또는 Down 버튼으로 숫자를 선택한다.
⑤ Enter 버튼을 터치한다 숫자 깜박임이 멈춘다 선택할 다음자리 숫자로 이동한다[좌우버튼으로 선택할 숫자자리를 이동할 수 있다].
⑥ 모든 자리 숫자선택이 완료될 때까지 4, 5를 반복한다.
⑦ Enter 버튼을 롱터치한다 모든 숫자설정이 완료된다.
⑧ Down 버튼을 터치한다 “서브넷마스크[Sbnt]” 메뉴로 이동한다.
서브넷마스크[Sbnt Subnet Mask]
① 설정메뉴에서 “서브넷마스크[Sbnt]” 메뉴를 찾는다.
② [Enter 버튼을 롱터치한다 설정 가능한 숫자만 깜박인다.
③ Up 또는 Down 버튼으로 숫자를 선택한다.
④ Enter 버튼을 터치한다 숫자 깜박임이 멈춘다 선택할 다음자리 숫자로 이동한다[좌우버튼으로 선택할 숫자자리를 이동할 수 있다].
⑤ 모든 자리 숫자선택이 완료될 때까지 3, 4를 반복한다.
⑥ Enter 버튼을 롱터치한다 모든 숫자설정이 완료된다.
⑦ Down 버튼을 터치한다 “게이트웨이[gatE]” 메뉴로 이동한다.
게이트웨이[gatE Gateway]
① 설정메뉴에서 “게이트웨이[gatE]” 메뉴를 찾는다.Enter 버튼을 롱터치한다 설정 가능한 숫자만 깜박인다.
② Up 또는 Down 버튼으로 숫자를 선택한다.
③ Enter 버튼을 터치한다 숫자 깜박임이 멈춘다 선택할 다음자리 숫자로 이동한다[좌우버튼으로 선택할 숫자자리를 이동할 수 있다].
④ 모든 자리 숫자선택이 완료될 때까지 3, 4를 반복한다.
⑤ Enter 버튼을 롱터치한다 모든 숫자설정이 완료된다.
⑥ Left/ESC 버튼을 롱터치한다 디스플레이모드로 이동한다.
1. 1초간 터치한다. 1초가 지나면 “삐[Beep]” 소리가 난다.
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 57
APPENDIX B GW Setup 상세
Accura 2350 GW(이하 GW)는 RS-485 통신 가능한 장치들의 데이터를 RS-485 통신의 Modbus RTU protocol을 통하여 수집하며, 수집된 데이터를 Accura 2300 또는 Accura 2300S로 전달하는 장치입니다.
본 장은 Accura 2300[S] Setup Manager의 GW Setup 화면을 상세합니다.
기본화면 구성
Fig. B.1 GW Setup
항목 설명
① IP address 선택한 Accura 2300[S]의 IP address
② GW Connection Setup Accura 2300[S]에 연결된 GW 목록과 GW의 연결 설정
③ Add Device GW Connection Setup에서 선택한, GW ID의 Expression Index를 리스트에 추가
④ Remove Device 선택한 Expression Index 삭제, 종속된 채널(계측값 항목)도 같이 삭제
⑤ Add Channel 선택한 Expression Index에 사용될 채널(계측값 항목)을 추가
⑥ Remove Channel 선택한 채널(계측값 항목)을 삭제
⑦ Update All Volume Type Flow Type에 따른 수집, 환산 단위를 일괄적으로 변경
⑧ Show Global Annotation Flow Type 별 다음 Unique Number에 사용할 구분 번호이다. Flow Type 별 각 최대 번호에 1이 더해진 값을 보여준다.
⑨ GW Channels & User Defined Expressions
채널(계측값 항목)별로 수집할 값의 주소, 데이터 타입, 엔디안 타입을 설정. 수집한 값의 데이터 구분, 설명을 정의하고 단위 환산, 사용자 정의를 적용하여 값을 제공
⑩ Auto-Polling of Measurement
채널(계측값 항목)별로 설정이 적용되어 수집된 결과(Result Gathered)와 단위 환산 및 사용자 정의식을 적용한 결과(Result Integrated)를 1초마다 갱신
⑪ PLC Addresses (Base1) 주소 시작을 0 또는 1로 변경
⑫ Refresh 장치로부터 설정을 읽어 화면에 표시(갱신)
⑬ Apply GW Connection Setup과 GW Channels & User Defined Expressions 설정을 적용
① ②
③ ⑤ ⑦ ⑧
⑩ ⑪ ⑫ ⑬
⑨ ④ ⑥
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 58 ⓒ 2019 Rootech Inc. All Rights Reserved
Note
설정을 입력하는 방법은 2가지이다. 설정 값을 수동 입력(Typing)하거나 열거 메뉴를 선택하는 방법이 있다. 열거 메뉴를 선택하는 방법은 오른쪽 상단에 파란색 역삼각형 ‘▼’ 로 표시된다. 마우스 왼쪽 더 블 클릭 또는 마우스 오른쪽 클릭을 통해 메뉴를 팝업(Pop-up)하고 메뉴를 선택한다.
GW 모듈 통신 설정
선택한 Accura 2300[S]에 연결된 GW 모듈의 통신을 설정한다.
Fig. B.2 GW Connection Setup
항목 설명
▶ GW Channels & User Defined Expressions에 추가할 설정의 GW ID를 선택
GW ID GW 모듈 ID
Baud Rate 통신속도 설정 [2400, 4800, 9600, 19200, 38400]
Parity Bit 패리티비트 설정 [None, Even, Odd]
Stop Bits 정지비트 설정 [1, 2]
Delay 통신간격 설정. 범위: 0 - 49
Protocol 통신 프로토콜 (읽기 전용)
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 59
GW 설정 추가하기
Accura 2300[S]는 총 60개의 사용자 정의식(User Defined Expression)을 설정할 수 있다. GW 설정은 사 용자 정의식과 1대 1로 매칭되므로 1대의 Accura 2300[S]는 최대 60개 GW 설정이 가능하다.
Fig. B.3 GW 설정 추가 (1)
① 설정 추가하려는 GW ID를 ▶ 표시로 선택한다.
② ‘Add Device’ 버튼을 눌러 추가한다.
Fig. B.4 GW 설정 추가 (2)
GW Channel & User Defined Expressions 목록에 GW ID가 1인 <Expression Index 1> 설정이 추가
① ②
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 60 ⓒ 2019 Rootech Inc. All Rights Reserved
GW 설정 삭제하기
Fig. B.5 GW 설정 삭제 (1)
① 삭제하려는 Expression Index의 체크박스를 선택한다.
② ‘Remove Device’ 버튼을 눌러 삭제한다.
Fig. B.6 GW 설정 삭제 (2)
GW Channel & User Defined Expressions 목록에 <Expression Index 1> 설정을 삭제한 결과다. 설정 삭 제 시 적용된 채널(계측값 항목)이 있다면 같이 삭제된다.
①
②
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 61
GW 설정 채널(계측값 항목) 추가하기
Accura 2350 GW는 각 모듈당 60개의 채널(계측값 항목)을 설정할 수 있다.
Fig. B.7 채널 추가 (1)
① 채널(계측값 항목)을 추가하려는 GW 설정의 체크박스를 선택한다.
② ‘Add Channel’ 버튼을 눌러 추가한다.
Fig. B.8 채널 추가 (2)
Fig. B.8은 <Expression Index 1> 설정에 채널 T2, T3를 추가한 결과이다. Expression에서 T2, T3가 사용 되지 않아 오류 표시가 나타난다. Chnl Tag (Channel Tag) T1, T2, T3는 장치에 적용되지 않아 빨간색으로 표시된다.
①
②
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 62 ⓒ 2019 Rootech Inc. All Rights Reserved
GW 설정 채널(계측값 항목) 삭제하기
Fig. B.9 채널 삭제 (1)
① 삭제하려는 채널(계측값 항목)의 체크박스를 선택한다.
② ‘Remove Channel’ 버튼을 눌러 삭제한다.
Fig. B.10 채널 삭제 (2)
채널 T2, T3를 삭제한 결과이다.
①
②
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 63
Fig. B.11과 같이 GW 설정에 채널이 1개만 존재할 때 채널을 삭제할 경우 Fig. B.12와 같이 GW 설정이 삭제되므로 유의한다.
Fig. B.11 채널 삭제 (3)
Fig. B.12 채널 삭제 (4)
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 64 ⓒ 2019 Rootech Inc. All Rights Reserved
GW 설정 수집/환산 단위 일괄 적용하기
채널(계측값 항목)에서 수집된 값이나 환산된 값의 단위를 일괄 변경하는 기능이다. ‘Update All Volume Type’ 버튼을 누르면 Fig. B.14 설정 창이 팝업된다.
Fig. B.13 단위 일괄 적용 (1)
Fig. B.14 단위 일괄 적용 팝업 메뉴 Fig. B.15 단위 메뉴
Flow Type에 따라 수집/환산 단위를 일괄 적용한다.
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 65
Fig. B.16은 환산 단위를 ‘L’, 수집 단위를 ‘mL’로 일괄 적용하여 변경된 결과이다.
Fig. B.16 단위 일괄 적용 (2)
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 66 ⓒ 2019 Rootech Inc. All Rights Reserved
Show Global Annotation (Unique Number 설정하기)
GW 설정에 입력할 Unique Number의 다음 구분 값을 Flow Type 별로 알려주는 주석이다. Flow Type 별로 구분 번호의 최대값에 1을 더한 형태로 보여준다.
Fig. B.17 Show Global Annotation
Fig. B.18 Global Annotation
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 67
GW Channel & User Defined Expressions 상세
항목 설명
Expression(설정) 선택 체크박스 형태로 설정을 삭제하거나 채널(계측값 항목)을 추가 할 때 사용한다.
Expr Index Expression Index: GW 설정들의 고유 번호로 자동으로 증가하는 값이다. 수정 불가
GW ID GW 모듈 ID
Device ID GW 모듈 하위에 연결된 RS-485 통신 장치의 ID
Flow Type Expression의 데이터 종류를 구분하기 위한 값이다. [PCW, CDA, DI, PN, GN]중 선택할 수 있다.
Unique Number 각 Flow Type 내에서 구분 번호로 중복되지 않는다.
Result Integrated 최종 환산 값. 채널을 통해 수집한 값과 단위를 사용자 정의식을 통해 가공한 후 최종 단위로 환산된 값이다. 통신 오류 또는 설정값을 잘못 적용하였을 때 ‘Invalid’ 표시한 다.
Volume Integrated 최종 환산 단위
Description 설명, 주석
Expression 채널(계측값 항목)에서 수집된 값들의 Channel Tag를 사용하여 사칙연산 식을 정의한 다. 종속된 채널이 Expression에 누락될 경우 오류 표시한다. 채널이 1개이고 사용자 정의가 필요 없을 경우 해당 Channel Tag만 입력한다.
Volume Gathered 계측값 단위
채널(계측값 항목) 선택 체크박스 형태로 채널(계측값 항목)을 추가 및 삭제할 때 사용한다. GW 설정에 모든 채널을 삭제할 경우 해당 GW 설정도 삭제된다.
Chnl Tag Channel Tag: Expression에 사용할 별칭
Func Code Function Code: Modbus protocol 사용시 필요한 함수 번호. Map 주소가 40000번지일 때 0x03, 30000번지일 때 0x04를 선택한다.
Address (Dec) GW 모듈이 하위 장치와 통신할 때 요청할 Map 주소. 10진수(Decimal) 형태이며 입력 시 ‘Address (Hex)’ 값을 자동 변경한다.
Address (Hex) GW 모듈이 하위 장치와 통신할 때 요청할 Map 주소. 16진수(Hex) 형태이며 입력 시
‘Address (Dec)’ 값을 자동 변경한다.
Data Type 데이터의 자료형 [INT16, UINT16, INT32, UINT32, FLOAT32] 중 선택한다.
Endian Type 데이터의 Byte 배치 순서
Result Gathered 채널(계측값 항목) 설정 후 수집한 값으로 10진수 형태다. 통신 오류 또는 설정값을 잘못 적용하였을 때 ‘Invalid’ 표시한다.
Result Gathered (Hex) 채널(계측값 항목) 설정 후 수집한 값의 16진수 형태
Appendix B GW Setup 상세 Accura 2300[S] Setup Manager User Guide
Page 68 ⓒ 2019 Rootech Inc. All Rights Reserved
PLC Addresses Base 변경하기 (Base 1)
사용자의 편의를 위해 주소 시작점을 0 또는 1로 변경할 수 있는 기능이다.
Fig. B.19 PLC Address Base 0
Fig. B.20 PLC Address Base 1
Accura 2300[S] Setup Manager User Guide Appendix B GW Setup 상세
ⓒ 2019 Rootech Inc. All Rights Reserved Page 69
GW 설정 계측값 확인하기
Auto-Polling of Measurement 옵션을 체크할 경우 사용자가 화면을 갱신하지 않아도 적용된 설정된 값 의 수집/ 환산 계측값을 확인하는 기능이다.
Fig. B.21
Accura 2300[S]
Setup Manager User Guide
Distribution Panel Digital Power Meter Power Measuring Module
주식회사 루텍
경기도 수원시 영통구 신원로 88 디지털엠파이어2 102동 611호
Tel. 031-695-7350 Fax. 031-695-7399
기술지원 및 주문은 루텍으로 연락 주시기 바랍니다.
www.rootech.com
Supervisor@rootech.com
ⓒ 2013 Rootech Inc. All Rights Reserved
Accura EMeter, Accura 2300S/2350, Accura 3300, Accura 3300S/3300, Accura 3700, Accura 3500S/3500, Accura 3550S/3550, Accura 5500, Accura 7500 are trademarks of Rootech Inc. Contact Rootech for detailed specifications and order
