Design and Implementation of ASTERIX Parsing Module Based on Pattern Matching for Air Traffic Control Display System

논문 2014-51-3-10

항공관제용 현시시스템을 위한 패턴매칭 기반의 ASTERIX 파싱 모듈 설계 및 구현

( Design and Implementation of ASTERIX Parsing Module Based on Pattern Matching for Air Traffic Control Display System )

김 강 희^*, 김 호 중^*, 은 윤 동^*, 최 상 방^**

*

( Kanghee Kim, Hojoong Kim, Yin Run Dong, and SangBang Choi

)

요 약

최근 국내 항공교통량이 급증함에 따라 안전하고 효율적인 항공교통관리를 위한 항공관제 시스템의 필요성이 커지고 있다.

특히 원활한 항공교통관제를 위해 비행정보구역(FIR : Flight Information Region) 내의 모든 항공상황을 추가지연 없이 보여 주어야 하는 현시시스템의 성능 보장이 무엇보다 중요하다. 본 논문에서는 표준 레이더 감시자료 포맷인 ASTERIX(All purpose STructured Eurocontrol suRveillance Information eXchange) 메시지의 파싱 과정에서 발생하는 오버헤드를 줄여 시스 템 부하를 최소화함으로써 안정적인 관제운영을 도모할 수 있는 패턴매칭 기반의 ASTERIX 파싱 모듈을 설계하였다. 설계한 패턴매칭 기반의 ASTERIX 파싱 모듈은 수신 ASTERIX 데이터를 분석하여 패턴을 생성하며, 이후 수신되는 ASTERIX는 패 턴을 통해 정의된 프로시저로 파싱한다. 기존 비트 수준 파싱 모듈의 불필요한 파싱 과정을 줄여 현시에 필요한 정보만을 빠 르게 추출함으로써 현시 오류를 최소화하고 안정적인 항공관제를 가능하게 한다. 설계한 패턴매칭 기반의 ASTERIX 파싱 모 듈의 성능을 비교하기 위하여 일반적인 비트 수준 ASTERIX 파싱 모듈과 비교한 결과, 짧은 처리지연시간, 높은 처리량, 낮은 CPU 사용률을 보이는 것을 확인하였다.

Abstract

Recently, as domestic air traffic dramatically increases, the need of ATC(air traffic control) systems has grown for safe and efficient ATM(air traffic management). Especially, for smooth ATC, it is far more important that performance of display system which should show all air traffic situation in FIR(Flight Information Region) without additional latency is guaranteed. In this paper, we design a ASTERIX(All purpose STructured Eurocontrol suRveillance Information eXchange) parsing module to promote stable ATC by minimizing system loads, which is connected with reducing overheads arisen when we parse ASTERIX message. Our ASTERIX parsing module based on pattern matching creates patterns by analyzing received ASTERIX data, and handles following received ASTERIX data using pre-defined procedure through patterns. This module minimizes display errors by rapidly extracting only necessary information for display different from existing parsing module containing unnecessary parsing procedure. Therefore, this designed module is to enable controllers to operate stable ATC. The comparison with existing general bit level ASTERIX parsing module shows that ASTERIX parsing module based on pattern matching has shorter processing delay, higher throughput, and lower CPU usage.

Keywords: ASTERIX, ATC, pattern matching, binary search tree

* 학생회원, ^** 평생회원, 인하대학교 전자공학과 (Dept. of Electronic Engineering, Inha University)

ⓒ Corresponding Author(E-mail: [email protected])

※ 본 연구는 국토해양부 항공선진화사업의 연구비 지 원(10항공-항행01)에 의해 수행되었습니다.

접수일자: 2014년1월13일, 수정완료일: 2014년3월3일

Ⅰ. 서 론

국내 항공교통량은 한류 열풍, 개별자유여행객의 증 가, 저가 항공사의 국내외 노선 공급력 확대, 여가 문화 확산으로 인하여 매년 증가 추세를 기록하고 있다^[1]. 국

토해양부 자료에 따르면 2013년 3분기 항공교통량은 총 151,924대로 전년도 대비 8.55% 증가하였으며, 이 중 국 내선 교통량은 12.85%로 크게 증가하였다. 특히 교통량 이 집중되는 시간대인 오전 10~11시 사이 시간당 평균 131대의 항공기가 FIR(Flight Information Region : 비 행정보구역) 내를 운항하였으며, 인천공항 관제탑에서 통제한 최대 항공기 대수는 평균 52대로 저녁 7시~8시 사이에 집계되었다^[2].

이처럼 해마다 늘어나는 항공교통량으로 인해 관제 권 내의 모든 항공상황을 보여주어야 하는 현시시스템 의 과부하가 발생하며, 현시시스템의 구성요소 중에서 감시자료를 처리하는 모듈과 이를 화면에 현시하는 모 듈의 부하가 가장 크다. 시스템 부하 증가로 인한 장시 간의 처리 지연은 현시화면 상에서 항적의 정지, 사라 짐 또는 중첩으로 나타나며, 이러한 현상이 빈번히 발 생할 경우 관제업무에 혼란을 야기하게 된다. 따라서 오류 증상 없이 관제사에게 모든 항공상황을 보여줄 수 있는 현시시스템을 구현하는 것이 매우 중요하다.

시스템 간에 항공기의 항적 데이터를 교환하기 위한 표준 레이더 감시자료 포맷으로 ASTERIX(All purpose STructured Eurocontrol suRveillance Information eXchange)가 있다^[3-4]. ASTERIX 데이터는 비트 단위 의 인코딩 또는 무손실의 블록 단위의 스트링이 혼합된 구조를 가진다. 따라서 수신 ASTERIX 데이터로부터 현시에 필요한 정보를 추출하여 화면에 현시하기 위해 서는 데이터 파싱 과정이 추가로 필요하다. 일반적으로 사용되는 ASTERIX 데이터 파싱 방법은 비트 수준 파 싱 방법으로, MSB(Most Significant Bit)부터 차례로 비트 값을 검사하면서 데이터를 파싱하고 필요한 정보 를 추출하는 방식을 말한다. 시간에 따라 항공기의 위 치, 속도, 고도 등이 변하므로 이를 표현하는 ASTERIX 데이터도 다른 값을 가지게 되며, 이러한 ASTERIX 데 이터의 가변성 때문에 비트 수준 파싱 방법은 일반적으 로 가장 안전한 ASTERIX 데이터 파싱 방법으로 여겨 진다. 그러나 항적 현시에 반드시 필요한 데이터(위치, 속도, 고도, 진행방향 등) 뿐만 아니라, 그렇지 않은 데 이터(데이터 갱신 신뢰기간, 추정 정확도 등)도 포함하 여 반복적으로 파싱하기 때문에 시스템 처리가 지연되 는 문제가 있으며, 기능이 다양화되고 복잡도가 커지고 있는 항공관제용 현시시스템의 요구 사항에도 적합하지 않다는 단점이 있다.

본 논문에서는 ASTERIX 파싱에 소모되는 오버헤드 를 최소화하여 시스템 처리 지연을 줄임으로써 급격히 증가하는 항공교통량을 효과적으로 수용할 수 있는 패 턴매칭 기반의 ASTERIX 파싱 모듈을 설계 및 구현하 였다. 설계한 ATERIX 파싱 모듈은 SDP(Surveillance Data Processor : 감시자료처리)^[5] 서버로부터 수신한 ASTERIX 데이터를 학습하여 패턴을 추출하고 패턴 테이블을 생성한다. 그 후 수신된 ASTERIX 데이터가 생성한 패턴 정보와 일치하면 해당 ASTERIX를 미리 정의된 루틴으로 파싱함으로써, 기존의 비트 수준 파싱 모듈에서 발생하는 불필요한 중복을 제거하고 신속하게 항적 현시에 필요한 데이터를 추출할 수 있다. 또한 수 신 확률이 높은 패턴이 먼저 검색될 수 있도록 우선순 위 기반의 패턴 탐색 트리를 구성함으로써 패턴탐색에 걸리는 시간을 최소화하였다.

본 논문에서는 설계한 패턴매칭 기반의 ASTERIX 파싱 모듈과 비트 수준 파싱 모듈의 성능을 비교하기 위해 인천공항 서울접근관제소 내의 개발실에 설치된 현시시스템 2대에 각 모듈을 적용하고 SDP로부터 ASTERIX를 수신하면서 각 현시시스템의 처리지연시 간, 처리량, CPU 및 메모리 사용률을 측정하였다. 그 결과 설계한 패턴매칭 기반의 ASTERIX 파싱 모듈은 비트 수준 파싱 모듈에 비해 짧은 처리지연시간과 높은 처리량, 낮은 CPU 사용률을 보이는 것을 확인하였다.

본 논문은 다음과 같이 구성된다. Ⅱ장에서는 ASTERIX 파싱 모듈 구현과 관련된 연구를 소개하고,

Ⅲ장에서는 본 논문에서 제안한 패턴매칭 기반의 ASTERIX 파싱 모듈의 구조와 동작 과정을 설명한다.

Ⅳ장에서는 실험을 통해 제안한 모듈의 성능을 평가하 고, Ⅴ장에서는 결론으로 마무리한다.

Ⅱ. 관련연구

이 장에서는 본 논문에서 제안하는 패턴매칭 기반 ASTERIX 파싱 모듈의 성능을 평가하기 위해 항공관 제용 현시시스템과 관련 ASTERIX에 대하여 설명한다.

그리고, ASTERIX 구조에 대하여 설명한 후, 비트 수준 ASTERIX 파싱 방법에 대하여 설명한다.

2.1 항공관제용 현시시스템과 ASTERIX

안전한 항공관제 업무를 위하여 현시시스템은 관제

SDP SDP SDP

Weather radar

Surveillance radar Surveillance radar

Surveillance radar Surveillance radar

Raw sensor data Raw weather data

ASTERIX CAT.004 ASTERIX CAT.008 ASTERIX CAT.021 ASTERIX CAT.048 ASTERIX CAT.062

Display system

Satellite

Ground station

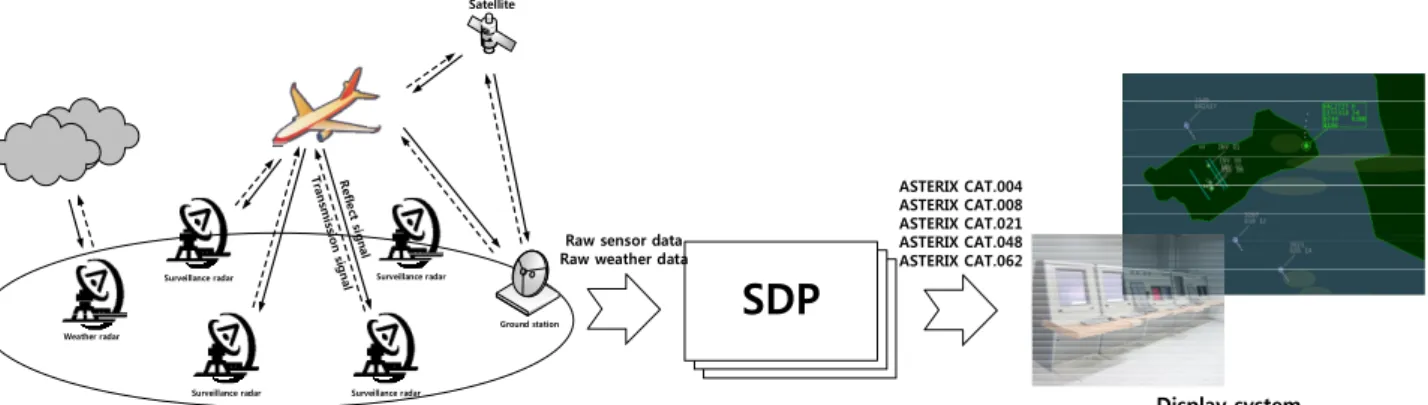

그림 1. 항공관제시스템의 감시자료 및 기상자료의 흐름

Fig. 1. Flow of surveillance data and weather data in ATC system.

구역에서 운항하는 모든 항공기의 정보와 기상 상황을 관제사에게 보여주어야 한다. 또한, 항공기 간 또는 항 공기와 지형 간에 충돌 위험을 시청각적으로 알려주어 야 한다.^[6-7]항공관제시스템에서는 이와 같은 정보를 관 제시스템 간에 교환하기 위하여 ASTERIX를 사용한다.

ASTERIX는 EUROCONTROL에 의해 개발되고 표준 화된 ATM(Air Traffic Management) 감시자료 이진 메시지 포맷이며, 시스템 간에 감시자료의 교환을 쉽게 하기 위해 설계되었다.

그림 1은 항공관제시스템의 감시 자료와 기상 자료 의 흐름을 나타낸다. 감시 레이더는 항공기의 위치를 알아내기 위해 주기적으로 요청 신호를 전송하며 항공 기에 의해 수신되는 응답 신호를 이용하여 위치, 속도, 고도, ID 정보 등을 포함한 Raw sensor data를 생성한 다. 기상레이더도 감시 레이더와 동일하게 구름에 반사 된 신호를 이용하여 강수 강도 등을 포함한 Raw weather data를 생성한다. 감시 레이더와 기상 레이더 가 생성한 raw data는 네트워크를 통해 SDP로 전송된 다. SDP는 다수의 Raw sensor data를 이용하여 항공기 의 위치를 추정하고 이를 하나의 항적으로 만든다. 이 후 항적은 ASTERIX CAT.062, 항적 생성과 연관된 Raw sensor data들은 ASTERIX CAT.048로 인코딩하 여 현시시스템으로 전송한다. 생성한 항적 중에서 항공 기 간의 충돌 또는 지형과 충돌 위험이 예상되면 정보 를 ASTERIX CAT.004로 인코딩하여 현시시스템에 전 송한다. 그리고 기상 자료는 ASTERIX CAT.008로 인 코딩하여 현시시스템에 전송한다. SDP는 레이더를 이 용한 감시시스템 뿐만 아니라 위성을 이용한 감시시스 템인 ADS-B(Automatic Dependant Suveillance -

Broadcast)에 의해 생성된 ASTERIX CAT.021도 현시 시스템으로 전달한다.

항공교통량과 감시시스템의 수에 따라 현시시스템에 수신되는 ASTERIX의 데이터양도 비례하여 증가하기 때문에, 비트 수준 ASTERIX 파싱 모듈은 급증하는 ASTERIX 데이터를 처리하는 데 한계가 있다. 따라서 수신 ASTERIX 데이터를 효과적으로 처리할 수 있는 ASTERIX 파싱 모듈의 설계가 필요하다.

2.2 ASTERIX 구조

그림 2는 ASTERIX 구조를 설명하기 위한 샘플 데 이터이다. 설명의 편이를 위해 바이너리 데이터인 샘플 데이터를 1 octet씩 나누고, 해당 데이터 값을 Hexadecimal로 표기하였다. 샘플 데이터의 길이는 78 octets이며, 시작점으로부터의 Offset값을 Data 하단에 기록하였다. 본 절에서는 이 샘플 데이터를 활용하여 ASTERIX 구조에 대하여 설명한다.

그림 3은 ASTERIX 개략적인 구조를 나타낸다.

CAT(CATegory)는 카테고리 번호이며, 1 octet의 크기 를 가진다. 그림 2의 샘플 데이터에서 CAT에 해당하는 값은 Offset 0에 위치한 3e(decimal : 62)라는 것을 알 수 있다. ASTERIX 표준에서 카테고리 번호를 004, 008, 048, 062와 같이 decimal로 표기하여 구분하고 있 기 때문에, 가독성을 높이려면 수신 데이터의 CAT를 decimal로 변환해야 한다.

LEN(LENgth)은 데이터 포맷의 길이로 CAT, LEN, FSPEC, Items를 포함한 길이이며 2 octets의 크기를 가진다. 그림 2의 샘플 데이터에서 LEN은 Offset 1, 2 에 위치하고 있으며, 값 004e(decimal : 78)은 수신 데이

Data

(hex) b5 df 30 00 81 01 01 10 71 bf 40 02 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 55 da 01 Offset

(octet) 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

Data

(hex) 3e 00 4e 9b fd 2d 04 c8 c8 39 16 16 00 6a e4 2e 01 67 44 f8 fe 2a ff f9 00 00 08 63 00 04 14 Offset

(octet) 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Data

(hex) 01 01 10 00 e8 80 e6 01 78 c0 00 40 00 55 00 47 Offset

(octet) 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77

그림 2. 샘플 데이터 Fig. 2. Sample data.

Octets : 1 2 variable variable

CAT LEN FSPEC Items

그림 3. ASTERIX의 개략적인 구조 Fig. 3. Rough structure of ASTERIX.

터의 길이와 같다. ASTERIX 인코딩 시 LEN 값은 반 드시 데이터의 길이와 일치해야 하며, 이러한 규칙 때 문에 수신 ASTERIX 데이터를 처리하는 파싱 모듈은 수신 데이터의 LEN 값을 통해 길이 오류를 쉽게 찾을 수 있다.

FSPEC(Field SPECification)은 어떤 데이터 필드들 이 Items 안에 존재하는지를 정의하는 플래그 비트들로 구성되어 있다. FSPEC 파싱 시, FSPEC의 크기와 값, 그리고 FSPEC의 플래그 비트들과 데이터 필드의 관계 를 알아내려면 추가적인 정보가 필요하며, 이에 ASTERIX 표준은 이러한 정보를 UAP(User Application Profile)로 정의하고 있다. UAP란 데이터를 데이터 필드에 할당하고 표준화된 메시지 인코딩과 디 코딩을 통하여 필요한 모든 정보를 담아내기 위한 매커 니즘을 말한다. 카테고리마다 UAP가 포함하고 있는 데 이터 필드 정보가 다르므로 반드시 해당 카테고리의 UAP를 이용하여 수신 ASTERIX 데이터를 파싱해야 한다.

표 1은 샘플 데이터의 카테고리인 062의 UAP다.

UAP는 FRN, Data Item, Information, Length로 구성되 어 있다. FRN(Field Reference Number)는 데이터 필드 의 숫자 인덱스 값이다. 인덱스 값은 1씩 증가하며 8배 수에서는 숫자 인덱스가 아닌 FX(Field eXtenstion

indicator)가 할당된다. FX는 FSPEC을 확장하기 위한 플래그로 1이면 뒤이어 FSPEC이 존재함을 가리키며, 0 이면 더 이상 FSPEC이 존재하지 않음을 가리킨다.

Data Item은 FRN와 같이 숫자 인덱스 값이지만 카테고 리 번호와 고유 필드 번호를 결합하여 표기하기 때문에 FRN보다 가독성이 높다. Information은 해당 데이터 필 드에 어떤 정보가 포함되어 있는지를 보여준다. Length 는 해당 데이터 필드의 길이를 정의하며, “+”가 붙지 않 은 것은 길이가 고정이며 해당 octet만큼의 크기를 가지 고 있음을 가리키고, “1+”는 길이가 1 octet 이상으로 가 변될 수 있음을 가리킨다. FRN 34, 35에 위치한 RE(Reserved Expansion Field)와 SP(Reserved For Special Purpose Indicator)는 UAP에 정의되지 않은 데 이터 필드를 추가할 수 있도록 예약된 필드로 거의 사 용되지 않기 때문에 본 논문에서는 다루지 않는다.

그림 4는 표 1의 UAP를 통해 파싱한 샘플 데이터의 FSPEC 구조를 나타낸다. 샘플 데이터의 Offset 3에서 부터 1 octet씩 순차적으로 UAP에 대입함으로써 그림 4와 같은 FSPEC을 얻을 수 있다. 샘플 데이터의 FSPEC은 4 octets의 크기를 가지며 그 이상 증가하지 않는다. Offset 6에서 LSB(Least Significant Bit)의 위 치는 UAP의 FRN 28 다음의 FX이며, 값이 0이라는 것 은 추가 FSPEC가 없음을 가리키기 때문이다. FSPEC 를 통해 샘플 데이터는 총 14개의 데이터 필드를 포함 하고 있으며, 그 중 고정 길이 데이터 필드가 11개, 가 변 길이 데이터 필드가 3개(I062/380, I062/080, I062/0500)가 있음을 알 수 있다. 이처럼 FSPEC은 ASTERIX에 포함된 데이터 필드들을 정의하는 중요한

FRN Data Item Information Length

1 I062/010 Data Source Identifier 2

2 - Spare -

3 I062/015 Service Identification 1

4 I062/070 Time Of Track Information 3 5 I062/105 Calculated Track Position (WGS-84) 8 6 I062/100 Calculated Track Position (Cartesian) 6 7 I062/185 Calculated Track Velocity (Cartesian) 4

FX - Field extension indicator -

8 I062/210 Calculated Acceleration (Cartesian) 2

9 I062/060 Track Mode 3/A Code 2

10 I062/245 Target Identification 7

11 I062/380 Aircraft Derived Data 1+

12 I062/040 Track Number 2

13 I062/080 Track Status 1+

14 I062/290 System Track Update Ages 1+

FX - Field extension indicator -

15 I062/200 Mode of Movement 1

16 I062/295 Track Data Ages 1+

17 I062/136 Measured Flight Level 2

18 I062/130 Calculated Track Geometric Altitude 2 19 I062/135 Calculated Track Barometric Altitude 2 20 I062/220 Calculated Rate Of Climb/Descent 2 21 I062/390 Flight Plan Related Data 1+

FX - Field extension indicator -

22 I062/270 Target Size & Orientation 1+

23 I062/300 Vehicle Fleet Identification 1 24 I062/110 Mode 5 Data reports & Extended Mode 1 Code 1+

25 I062/120 Track Mode 2 Code 2

26 I062/510 Composed Track Number 3+

27 I062/500 Estimated Accuracies 1+

28 I062/340 Measured Information 1+

FX - Field extension indicator -

29 - Spare -

30 - Spare -

31 - Spare -

32 - Spare -

33 - Spare -

34 RE Reserved Expension Field 1+

35 SP Reserved For Special Purpose

Indicator 1+

FX - Field extension indicator -

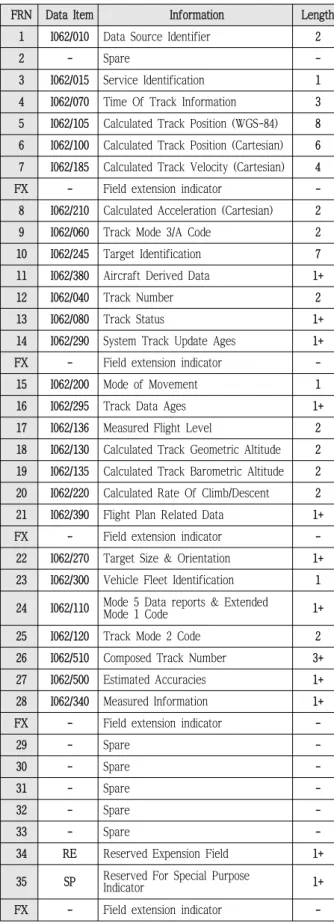

표 1. UAP(CAT = 062) Table 1. UAP(CAT = 062).

FSPEC

Octet : 3 4 5 6

9b fd 2d 04

1 0 0 1 1 0 1 1 1 1 1 1 1 1 0 1 0 0 1 0 1 1 0 1 0 0 0 0 0 1 0 0

I062/010 - - I062/070 I062/105 - I062/185 FX I062/210 I062/060 I062/245 I062/380 I062/040 I062/080 - FX - - I062/136 - I062/135 I062/220 - FX - - - - - I062/500 - -

그림 4. 샘플 데이터의 FSPEC 구조 Fig. 4. Structure of FSPEC of sample data

n octets 7 bits

REP=N

1 7 bits 1 7 bits 0

primary part secondaries

k octets k octets

Nth Subfields 고정 길이

데이터 필드 : 확장 길이 데이터 필드 :

8 7 6 5 4 3 2 1

SF1 SF2 SF3 SF4 SF5 SF6 SF7 FX

16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1

Item of Information 1

8 7 6 5 4 3 2 1

Item of Information 7 bits-8/2

bits-1 (FX)

(SF n) =0

=1

=0=1

Absence of Subfield n Presence of Subfield n End of Primary Subfield Extension of Primary Subfield into next octet Data Subfield 1

Primary Subfield

Data Subfield 7

LSB

LSB 반복데이터 필드 :

합성데이터 필드 :

그림 5. 데이터 필드의 구조 Fig. 5. Structure of data field

역할을 한다.

그림 5는 Items를 구성하는 고정 길이 데이터 필드, 확장 길이 데이터 필드, 반복 데이터 필드, 합성 데이터 필드의 구조를 나타낸다. 고정 길이 데이터 필드는 Data Source Identifier(2 octets), Time Of Track Information(3 octets), Calculated Track Position(8 octets), Calculated Track Velocity(4 octets), Track Mode 3/A Code(2 octets) 등과 같이 길이가 변하지 않 는 데이터를 기록할 수 있는 필드이다. 확장 길이 데이 터 필드는 LSB 값에 따라 데이터 필드가 추가되는 데 이터 필드로 LSB가 1이면 뒤이어 같은 길이의 데이터 필드가 추가되며 LSB가 0이면 더 이상 데이터 필드가 증가하지 않는다. 반복 데이터 필드는 지정된 숫자만큼 의 Subfield가 존재하는 데이터 필드로 REP(field REPetition indicator)값이 N이라고 할 때, 길이 k

Field CAT LEN FSPEC I062

/010 I062/070 I062/105 I062/185 I062

/210 I062

/060 I062/245 Data

(hex) 3e 00 4e 9b fd 2d 04 c8 c8 39 16 16 00 6a e4 2e 01 67 44 f8 fe 2a ff f9 00 00 08 63 00 04 14 Offset

(octet) 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Field I062/245 I062/380 I062

/040 I062 /080 Data

(hex) b5 df 30 00 81 01 01 10 71 bf 40 02 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 55 da 01 Offset

(octet) 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

Field I062/080 I062 /136

I062 /135

I062

/220 I062/500

Data

(hex) 01 01 10 00 e8 80 e6 01 78 c0 00 40 00 55 00 47 Offset

(octet) 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77

그림 6. 샘플 데이터 파싱 결과 Fig. 6. Parsing result of sample data.

octets을 가지는 서브필드들이 N번 반복하여 존재한다.

합성 데이터 필드는 FSPEC과 데이터 필드들의 관계와 유사하게 Primary Subfield와 Data Subfield들로 구성 되며, Primary Subfield의 플래그 비트들의 값에 따라 뒤에 추가되는 Data Subfield의 존재 유무가 결정된다.

이와 같이 ASTERIX 데이터는 FSPEC 값에 따라 길 이가 가변적이며, Item에서는 확장 데이터 필드, 반복 데이터 필드, 합성 데이터 필드에 따라 그 길이가 유동 적이다. 따라서 수신한 ASTERIX 데이터로부터 현시시 스템 화면에 하나의 항적을 정확하게 현시하기 위해서 는 데이터 포맷을 변화시키는 요소들의 존재 유무를 파 악하여 순차적으로 데이터를 파싱해야 한다. 그림 6은 그림 2의 샘플 데이터를 파싱한 결과를 나타낸다.

2.3 비트 수준 ASTERIX 파싱 방법

ASTERIX로부터 정보를 추출하기 위한 기본적인 방 향을 제시하는 OpenSource로는 AsterixInspector^[8], vog의 asterix^[9]가 있다. AsterixInspector는 Qt framework를 사용하며, ASTERIX 데이터가 기록된 바 이너리 데이터 파일을 분석하여 표와 HTML로 추출한 데이터를 자세하게 볼 수 있는 기능을 제공한다. C/C++

API를 사용하기 때문에 ASTERIX 파싱 모듈을 설계하 는 개발자들에게 높이 평가된다. 특히 ASTERIX 데이

터 포맷 정보를 모두 포함하고 있는 xml 파일을 사용 하기 때문에 ASTERIX 데이터 포맷이 변경되거나 추 가될 경우 xml을 수정하여 프로그램에 적용될 수 있다.

따라서 ASTERIX 를 분석하기를 원하는 사용자에 대 한 편의성이 높은 프로그램이라고 할 수 있다.

vog의 asterix는 Volker Grabsch의 개인 Git 레포지 토리에서 공개한 ASTERIX 파싱 프로그램으로 python 을 사용한다. AsterixInspector와 유사한 포맷의 xml을 사용하며, 단순히 데이터 필드 이름과 스트링 값만을 출력할 수 있는 프로그램으로 정밀한 데이터 처리 모듈 을 제공하고 있지 않다.

이 두 프로그램에서 사용하는 파싱 방법은 MSB부터 차례로 데이터를 파싱하는 비트 수준 파싱 방식이며, 항공관제 현시시스템의 ASTERIX 파싱 모듈에 적용 가능하다. 그러나 xml 파일에 정의된 모든 CAT의 데 이터 필드 정보를 한 번에 메모리에 적재한 후 파싱에 이용하므로 메모리 사용률이 높으며, ASTERIX에 포함 된 모든 데이터 필드의 값을 추출하기 때문에 불필요한 파싱 과정이 반복되어 처리 시간이 지연된다는 단점을 가지고 있다.

Ⅲ. 패턴매칭 기반 ASTERIX 파싱 모듈

3.1. ASTERIX 데이터 특징 정의

SDP는 현시에 필요한 데이터들을 중심으로 ASTERIX 데이터를 인코딩하여, 네트워크를 통해 현시 시스템으로 전송한다. 따라서 현시시스템에 수신되는 ASTERIX 데이터 필드들의 offset은 일정한 값을 가지 게 되며 반복되는 비트값들을 추출하여 패턴으로 사용 할 수 있다. 본 논문에서는 패턴을 형성하는 특징을 ASTERIX 포맷의 CAT, LEN, FSPEC, FX(Field eXtension indicator), REP로 정의한다. CAT은 ASTERIX 카테고리 번호로, ASTERIX 구조 및 각 데 이터 필드가 의미하는 값을 변경한다. LEN은 가변적인 ASTERIX 데이터의 전체 길이를 정의할 수 있다.

FSPEC은 ASTERIX 포맷 내부의 데이터 필드 구조를 정의하며 전체 데이터 길이를 가변시킨다. FX는 확장 길이 데이터 필드 또는 합성 데이터 필드에서 데이터 필드의 확장 시 사용되는 값으로 Subfield의 구조와 전 체 데이터 길이를 가변시킨다. 그리고 REP는 반복 데 이터 필드에서 Subfield의 반복 횟수를 나타내므로 전 체 데이터 길이를 가변시킨다.

3.2. ASTERIX 패턴 생성

3.1에서 정의한 특징을 기반으로 패턴을 생성하기 위 해 ASTERIX 데이터를 수집한다. 이때 데이터는 주․

야간, 일일 정기편 등 일 단위로 반복되는 항공교통상 황을 반영하기 위해 24시간동안 수집한다. ASTERIX 데이터를 수신하면 비트 수준 데이터 파싱을 수행하며, 그 결과를 패턴 학습 모듈로 전송한다. 패턴 학습 모듈 은 파싱된 데이터로부터 특징들을 추출하여 패턴을 생

Octets : 1 2 variable variable 54

CAT LEN FSPEC Mask Offset

그림 7. 생성 패턴 구조 (CAT = 062)

Fig. 7. Structure of generated pattern (CAT = 062).

Data :

0 0 0 0 0 0 0 1 1

FX

0 0 0 0 0 0 0 0 0

FX

0 0 0 0 0 0 1 1

REP

0 0 0 0 0 0 1 1

0 0

0 0 1 1 0 1 0 0 0

SF1 SF2 SF3 SF4 SF5 SF6 SF7

1 0 0 0 1 0 0

SF8 SF9 SF10 SF11 SF12 SF13 SF14

0 1

Mask :

Data : Mask :

1 1

Data Subfield 1

first Subfield

그림 8. Mask의 구조 Fig. 8. Structure of Mask.

성한다.

그림 7은 CAT 값이 062일 경우 생성된 패턴 구조를 나타낸다. CAT, LEN, FSPEC은 수신 데이터의 CAT, LEN, FSPEC과 동일하며, 패턴 생성 시 수신 데이터로 부터 각 필드를 그대로 복사하여 사용한다.

그림 8은 Mask의 구조를 나타낸다. 길이는 수신 ASTERIX에서 CAT, LEN, FSPEC을 제외한 나머지인 Items의 길이와 같다. 음영 부분은 Mask가 기록되는 부분이며, 나머지 부분은 기록되지 않는 부분이다.

Mask 기록 시 FX가 1일 때는 해당 위치의 비트를 1로 기록하고, REP가 존재할 때는 해당 위치의 REP 값을 그대로 기록하며, 나머지 부분은 zero padding 한다.

FX와 REP을 기록하는 이유는 FX와 REP를 제외한 나 머지 데이터 필드들과 Subfield들은 수신 데이터마다 다른 값을 가질 수 있기 때문이다. Mask는 수신 데이 터와 AND Operation을 수행하여 결과값이 Mask와 동 일한지를 검증함으로써 잘못된 데이터 수신으로 인한 ASTERIX 파싱 오류로부터 시스템을 보호하기 위해 사용한다.

Offset은 데이터 필드가 존재하는 경우 해당 데이터 필드의 offset값을 기록하는 부분으로, 패턴기반 ASTERIX 파싱 시 Offset 값을 이용하여 미리 지정된 데이터 필드 위치를 찾아가 빠르게 데이터를 추출하기 위해 사용한다. CAT가 가진 총 FRN 개수만큼 2 octets 크기의 블록이 추가된다. CAT가 062일 때 FRN 은 총 27개이므로 Offset의 길이는 그림 7과 같이 54 octets가 되며, CAT가 021일 때 FRN은 총 26개이므로 Offset의 길이는 52 octets가 된다.

그림 9는 CAT가 062일 때, Offset의 구조를 나타낸 다. 예를 들어 Offset of I062/010의 값이 0x0007이면 데 이터의 7번째 octet부터 Data Source Identifier 정보가 있음을 나타내며, Offset of I062/185가 0x001c이면 데 이터의 28번째 octet부터 Calculated Track Velocity 정 보가 존재함을 나타낸다.

패턴을 생성한 후에는 패턴이 PatternList에 존재하 는지 검사한다. 만약 PatternList에 패턴이 존재하면 패

Offset of I062/010 Offset of

I062/015 Offset of I062/040 Offset of

I062/060 Offset of

I062/070 Offset of

I062/510

Octets : 2 2 2 2 2 2

그림 9. Offset의 구조 (CAT = 062) Fig. 9. Structure of Offset (CAT = 062).

턴 발생빈도수를 1 증가시키며, 그렇지 않으면 생성 패 턴을 PatternList에 저장한다.

3.3. 패턴매칭 기반 ASTERIX 파싱

수신한 ASTERIX의 데이터 패턴을 찾기 위해 패턴 검색 트리를 생성한다. 구현한 ASTERIX 파싱 모듈의 패턴 검색 트리는 구현이 간단하고 많은 응용분야에서 활용되는 이진 검색 트리를 기반으로 한다^[10～11]. 그림 10은 패턴 테이블에 기록된 LEN 값이 39, 41, 43, 45, 47이고, 그 중 LEN값 43을 가지는 패턴의 FSPEC이 0x9b8d0d04, 0x9bcd0504, 0x9b8d2504, 0x9bcd2104라고 가정할 때, ASTERIX 패턴 검색 트리 구조와 패턴 테 이블을 나타낸다.

ASTERIX 패턴 검색 트리에서 길이 검색 트리는 생 성 패턴의 LEN 값으로 구성되어 있으며 각 노드는 LEN 값을 가지는 패턴의 FSPEC 값들로 구성된 또 하 나의 서브트리인 FSPEC 검색 트리를 가진다. LEN table과 FSPEC table은 각각 LEN과 FSPEC를 발생 빈 도수별로 내림차순 정렬한 것이다. LEN table은 길이 검색 트리를 구성할 때 사용하며, FSPEC table은 FSPEC 검색 트리를 구성할 때 사용한다.

LEN table에서 빈도수가 68.55%로 가장 높은 LEN 값 47이 길이 검색 트리의 최상위 root에 위치하게 되 며, 하위 자식 트리의 root는 최상위 root값을 제외한 나머지 값들 중 빈도수가 각각 19.99%, 4.44%로 높은 39, 45가 위치하게 된다. 그리고 이진 검색 트리의 균형 을 맞추기 위해 자식 트리를 형성하는 LEN들의 집합을 평균값으로 양분한다. 최상위 root값을 제외한 나머지 LEN 집합 {39, 41, 43, 45}의 평균값은 42이므로 42보다

<LEN table>

39 45

41 43

43 0x9b8d0d04 0x9b8d2504

0x9bcd0504

0x9bcd2104

<FSPEC table of LEN 43>

47 45 39 41 43

68.55%

19.99%

4.44%

3.74%

3.28%

LEN 빈도수 47

0x9b8d0d04 0x9bcd0504 0x9b8d2504 0x9bcd2104

71.53%

27.35%

0.95%

0.17%

FSPEC 빈도수

43 LEN

그림 10. ASTERIX 패턴 검색 트리 구조와 패턴 테이블 Fig. 10. Structure of ASTERIX pattern search tree and

pattern table.

작거나 같은 {39, 41}은 좌측 자식 트리를 형성하며 42 보다 큰 {43, 45}는 우측 자식 트리를 형성한다. 길이 검색 트리의 node값이 결정되면 바로 서브트리인 FSPEC 검색 트리를 형성하게 된다. node값이 길이 43 인 FSPEC 검색 트리도 길이 검색 트리와 동일하게 가 장 빈도수가 71.53%로 가장 높은 0x9b8d0d04가 트리의 최상위 root에 위치한다. 이후 나머지 {0x9b8d2504, 0x9bcd0504, 0x9bcd2104}의 평균인 9bb7c3af로 양분함 으로써 {0x9b8d2504}는 좌측 자식 트리를 형성하며 {0x9bcd0504, 0x9bcd2104}는 우측 자식 트리를 형성한 다. 만약 수신 ASTERIX의 LEN 값이 43과 일치하면 그림 10 LEN 43의 FSPEC 검색 트리를 통해 수신 ASTREIX의 FSPEC 일치 여부를 찾게 된다.

그림 11은 그림 10과 같은 우선순위 기반의 이진 검 색 트리를 생성하기 위하여 사용하는 BuildSearchTree 프로시저의 의사코드이다. 최초 프로시저 수행 시 리스 트가 존재하지 않으면 트리를 생성없이 프로시저를 종 료한다. 만약 리스트가 존재하면 2번을 통해 발생빈도 가 가장 많은 패턴의 LEN 또는 FSPEC 값을 root로 설 정한다. 3의 조건을 통해 root값이 LEN 값이면 같은 LEN 값을 가지는 패턴들의 fspecList를 4번을 통해 추 출하고 이 리스트를 5번을 통해 BuildSearchTree 프로 시저에 입력값으로 사용하여 FSPEC 검색을 위한 자식 트리를 생성한다. 6의 조건을 통해 root값이 FSPEC이 면 7, 8을 통해 PatternList 안에서 동일한 LEN과

BuildSearchTree(List) 1 if List is empty then return

2 Set root = the maximum frequent value in the List 3 if root is LEN then

4 Let fspecList contains all fspecs of root 5 fspecTree(root) = BuildSearchTree(fspecList) 6 elseif root is FSPEC then

7 Set mask = getMask(root) 8 Set caseNum = getCaseNum(root) 9 endif

10 Set m = the average value of List except root 11 Let leftList and rightList contains all elements in the

left and right of m except root

12 leftChild(root) = BuildSearchTree(leftList) 13 rightChild(root) = BuildSearchTree(rightList) 14 end BuildSearchTree

그림 11. BuildSearchTree 프로시저의 의사코드 Fig. 11. Psuedo code for BuildSearchTree procedure.

FSPEC을 가지는 패턴의 mask와 인덱스 번호를 찾아 mask와 caseNum에 각각 저장한다. root값으로 사용되 지 않은 나머지 패턴들로 구성된 자식 트리를 생성하기 위해 10번에서 리스트 값들의 평균 값인 m을 설정하고 11을 통해 leftList와 rightList 둘로 나눈다. 나눈 후에 는 12, 13을 통해 각각의 리스트를 BuildSearchTree 프 로시저의 입력값으로 사용하여 자식 트리를 생성한다.

BuildSearchTree 프로시저로 생성한 ASTERIX 패턴 검색 트리를 이용하여 수신 ASTERIX 데이터의 패턴 의 일치 여부를 확인하기 위해 그림 12의 SearchPattern 프로시저를 사용한다. 자식 트리가 존재 하지 않으면 1을 통해 (-1)을 반환한다. Value 값이 LEN 값일 때 root값과 일치하면 뒤이어 FSPEC 검색 트리를 통해 FSPEC을 검색한다. 만약 value값과 root

SearchPattern(tree,value,data) 1 if tree = NIL then, return -1

// search LEN 2 if value is LEN then 3 if value = root then

4 return SearchPattern(fspecTree,data.FSPEC,data) 5 endif

6 if value < m then

7 return SearchPattern(leftChild(tree),value,data) 8 else then

9 return SearchPattern(rightChild(tree),value,data) 10 endif

11 endif

// search FSPEC 12 if value is FSPEC then 13 if value = root then

14 if (mask & data) = mask then 15 return caseNum

16 else then 17 return -1 18 endif

19 if value < m then

20 return SearchPattern(leftChild(tree),value,data) 21 else then

22 return SearchPattern(rightChild(tree),value,data) 23 endif

24 endif

25 end SearchPattern

그림 12. SearchPattern 프로시저의 의사코드 Fig. 12. Psuedo code for SearchPattern procedure.

값이 일치하지 않으면 m과 비교를 통해 좌측 자식 트 리 또는 우측 자식 트리로 추가 검색한다. Value값이 FSPEC일 때 value값이 root값과 일치하면 추가로 14를 통해 mask와의 AND Operation하여 데이터 패턴의 매 칭 여부를 최종 확인 후 caseNum을 반환한다. 14의 조 건을 만족하지 않을 경우 17을 통해 (-1)을 반환함으로 써 패턴을 이용한 파싱을 사용하지 않도록 한다. 그 이 유는 CAT, LEN, FSPEC이 모두 일치하였음에도 mask 가 다른 것은 수신 ASTERIX가 학습 패턴과는 전혀 다 른 데이터 필드의 구성을 이루고 있거나 포맷에 맞지 않는 잘못된 데이터이기 때문이다. 이러한 데이터를 그 대로 활용할 경우 비정상적인 항적의 현시로 인해 관제 업무에 혼란을 줄 수 있다. Value 값이 root값과 일치하 지 않을 경우 LEN 검색과 동일하게 m과 value의 비교 를 통해 좌우측 자식 트리를 추가 검색한다.

BuildSearchTree 프로시저로 생성한 패턴 검색 트리 를 이용하여 ASTERIX 데이터를 파싱하는 과정은 그

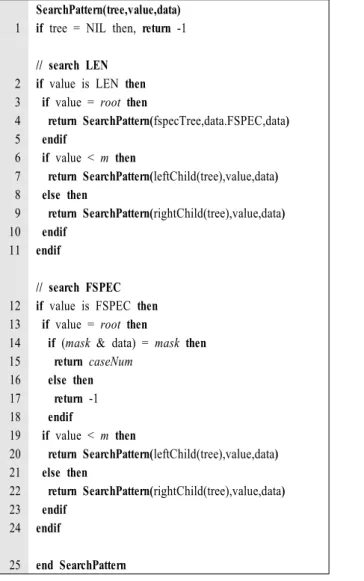

// Bulid ASTERIX Pattern Search Tree 1 BuildSearchTree(PatternList)

// ASTERIX Parsing Procedure 2 while do

3 Set IncomingData = IP Datagram Payload 4 Set ExistData = false

// Pattern Matching Inspection

5 if CatList.contain(IncomingData[0]) then 6 i = SearchPattern(IncomingData) 7 if (i >= 0) then

8 AsterixInfo = PatternList[i].ParsingProcess() 9 ExistData = true

10 break 11 endif 12 else then 13 return NULL 14 endif

// Exception Procedure 15 if ExistData == false then

16 AsterixInfo = DefaultParsingProcess() 17 endif

18 return AsterixInfo 19 endwhile

그림 13. 패턴매칭 기반 ASTERIX 파싱 과정의 의사코드 Fig. 13. Pseudo code for ASTERIX parsing procedure

based on pattern matching.

림 13과 같다. IncomingData는 네트워크를 통해 수신 한 ASTERIX 데이터를 의미하며, ExistData는 IncomingData와 매칭되는 패턴이 존재하는지를 가리키 는 플래그이다. IncomingData의 패턴을 검사하기 전 5 를 통해 IncomingData의 CAT가 현시시스템에서 처리 할 수 있는 CAT들을 포함한 CatList에 존재하는지 검 사한다. 처리할 수 없는 CAT인 경우 13을 통해 사용할 수 없는 데이터임을 알리고 데이터를 폐기한다. 처리할 수 있는 CAT이면 패턴 테이블 PatternList에 저장되어 있는 패턴과 수신 데이터의 패턴이 일치하는지를 6을 통해 확인한다. LEN과 FSPEC의 경우 값이 정확히 일 치하는지를 확인하며, Mask의 경우 IncomingData와 AND Operation을 수행한 후 그 값이 Mask와 동일한 지 확인한다. 패턴이 매칭되면 해당 패턴의 인덱스 값 i 를 반환하며 패턴 리스트 i번째 패턴에 정의된 Offset에 따라 데이터의 파싱을 수행한다. 패턴 테이블과 일치하 는 패턴을 찾지 못하는 경우 ExistData 값은 false이므 로 16을 통해 비트 수준 파싱 과정을 거쳐 데이터 파싱 을 수행한다.

Ⅳ. 성능 측정 및 분석

이 장에서는 제안한 패턴매칭 기반의 ASTERIX 파 싱 모듈을 적용한 현시시스템의 성능을 측정하기 위한 실험환경을 정의하고, 수신 ASTERIX 데이터양이 증가 함에 따른 처리지연시간, Throughput 및 CPU/메모리 사용률을 측정하고, 이에 대한 분석 결과를 기술한다.

4.1 실험 환경

항공관제 시스템 개발 테스트 베드가 설치된 AICC (Airport Integrated Communication Center)에서 패턴 기반 ASTERIX 파싱 모듈이 적용된 현시시스템의 성 능을 측정 및 평가하였다.

그림 14는 실험환경 구성도이다. 신불 레이더, 왕산 레이더, 김포 레이더, 동광 레이더가 생성한 항공기 plot 은 네트워크를 통해 인천공항에 위치한 ACC로 전달된 다. ACC는 FIR 내에서 운항하는 모든 항공기의 항행안 전을 위해 관제업무를 수행하는 곳이다. ACC에서는 국내에 설치된 모든 레이더 감시자료를 수신하고 있으 나 보안상의 문제로 개발 환경에서는 현재 4개의 레이 더만을 제공하고 있다. ACC에서 수신한 레이더 감시자

서울접근관제소 신불

왕산

김포

동광

ACC SIF SDP

Switch

CWP01 CWP02

Raw sensor data + Raw weather data radar plot +system track +alert/warning

그림 14. 실험환경 구성도

Fig. 14. Diagram of test environment.

모델 HP Z800 Workstation

CPU Intel Xeon processor E5640 (Qurd-Core) Memory 8GB DDR3 (4GB X 2)

HDD 250GB (RAID 10) VGA NVIDIA Quadro 2000

OS RHEL 5

Software framework Qt 4.7.1

표 2. 개발 현시시스템의 제원

Table 2. Specification of developing display system.

료는 서울접근관제소 내 개발실에 위치한 SIF (Surveillance data InterFace) 시스템으로 Raw sensor data와 Raw weather data를 전송한다. SIF는 CAT와 LEN 검증을 통과한 raw data를 내부망을 통해 SDP로 전달한다. SDP는 raw data를 이용하여 항적/경고·경보/

기상 정보를 포함한 ASTERIX 데이터를 생성하여 스 위치로 연결된 내부망을 통해 현시시스템(CWP : Controller Working Position)으로 전달한다. 현시시스 템은 SDP로부터 수신한 모든 ASTERIX를 파싱하여 필요한 정보를 추출한 후 화면에 현시한다. 실험을 위 해 CWP01에는 비트 수준 파싱 모듈이 적용된 현시시 스템을 CWP02에는 패턴매칭 기반의 파싱 모듈이 적용 된 현시시스템을 설치하였다. 개발 현시시스템이 갖는 제원은 표 2와 같다.

4.2 처리지연시간 및 Throughput 비교

그림 15는 하나의 수신 ASTERIX 데이터을 파싱하

는데 걸리는 평균 처리지연시간을 비교한 것이다. 현시 되는 항공기 대수를 150대씩 증가시키면서 처리지연시 간을 측정한 결과, 패턴매칭 기반의 ASTERIX 파싱 모 듈의 평균 처리지연시간은 비트 수준 ASTERIX 파싱 모듈의 평균 처리지연시간에 비해 1.7～2us 단축되었다.

비트 수준 ASTERIX 파싱 모듈은 데이터의 시작점으 로부터 데이터 필드 구조의 변화를 일으키는 요인들을 순차적으로 찾으면서 데이터 파싱을 하므로 이에 따른 오버헤드가 발생한다. 반면, 패턴매칭 기반의 ASTERIX 파싱 모듈은 이진 검색 트리를 이용하여 패 턴을 찾는 과정에서 오버헤드가 발생하지만 현시에 필 요한 데이터 필드만을 신속하게 추출함으로써 비트 수 준 ASTERIX 파싱 모듈보다 평균 처리지연시간이 단 축되는 것을 알 수 있다. 항공기 대수가 증가함에 따라

150 300 450 600 750 900 1050

6 7 8 9

Average processing delay(us)

Number of aircraft Bit level Pattern matching

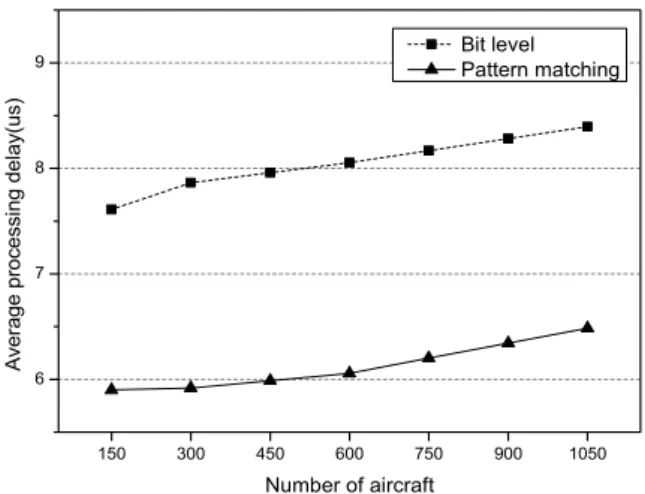

그림 15. 평균 처리지연시간 비교

Fig. 15. The comparison with average processing delay.

150 300 450 600 750 900 1050

100 200 300 400 500 600 700 800

Average throughput (Counts/sec)

Number of aircraft Bit level Pattern matching

그림 16. 평균 처리량 비교

Fig. 16. The comparison with average throughput.

평균 처리지연시간이 증가하는 것은 운항 항공기의 대 수만큼 생성되는 ASTERIX 데이터가 증가하여, 파싱 모듈 외에도 현시 모듈 및 수신 데이터를 기록하는 로 깅 모듈에도 부하가 커지면서 시스템 자원 할당에 걸리 는 시간이 늘어나기 때문이다.

그림 16은 초당 처리할 수 있는 평균 ASTERIX 데 이터 처리량을 비교한 것이다. 항공기 약 300대까지 동 일한 평균 처리량을 보이는 것은 ASTERIX 데이터 양 이 많지 않아 파싱 모듈이 빠르게 데이터를 처리하더라 도 단위 시간 내에 처리되는 ASTERIX 데이터 개수가 같기 때문이다. 그러나 300대 이상 항공기의 수가 증가 하면 패턴매칭 기반의 ASTERIX 파싱 모듈의 평균 처 리량이 크게 증가하는 것을 알 수 있다. 특히, 항공기의 수가 약 1050대일 경우 평균 처리량은 패턴매칭 기반의 ASTRERIX 파싱 모듈이 771.59개/s, 비트 수준 ASTERIX 파싱 모듈이 556.285개/s로 약 215개/s 차이 를 보인다. 이는 패턴매칭 기반의 ASTERIX 파싱 모듈 이 평균 처리지연시간을 단축시킴으로써 비트 수준 ASTERIX 파싱 모듈보다 네트워크로부터 수신되는 다 수의 ASTERIX 데이터를 신속하게 처리하기 때문이다.

4.3 CPU 및 메모리 사용률 비교

그림 17은 각 파싱 모듈의 평균 CPU 사용률을 비교 한 것이다. 항공기 대수 약 300대까지 4% 이하의 낮은 CPU 사용률을 보이지만 항공기 대수가 많아짐에 따 라 CPU 사용률이 크게 증가하는 것을 알 수 있다. 이 는 수신 ASTERIX 데이터의 파싱 횟수가 증가함에 따라 CPU의 단위시간 사용률도 많아지기 때문이다.

패턴매칭 기반의 ASTERIX 파싱 모듈은 비트 수준 ASTERIX 파싱 모듈에 비해 평균 11.28% 낮은 CPU 사용률을 보인다. 이것은 패턴매칭 기반의 ASTERIX 파싱 모듈이 비트 수준 ASTERIX 파싱 모듈과는 달 리 파싱 과정을 최소화하고 필요한 정보만을 추출하는 방식을 사용하면서 CPU의 연산량이 크게 줄었기 때 문이다.

그림 18은 각 파싱 모듈의 평균 메모리 사용률을 비 교한 것이다. 항공기 대수가 증가함에 따라 다수의 ASTERIX 데이터를 처리하기 위해 더 많은 메모리 공 간을 요구하게 되므로 메모리 사용률이 높아짐을 알 수 있다. 그리고 비트 수준 ASTERIX 파싱 모듈과 패턴매 칭 기반의 ASTERIX 파싱 모듈의 평균 메모리 사용률
