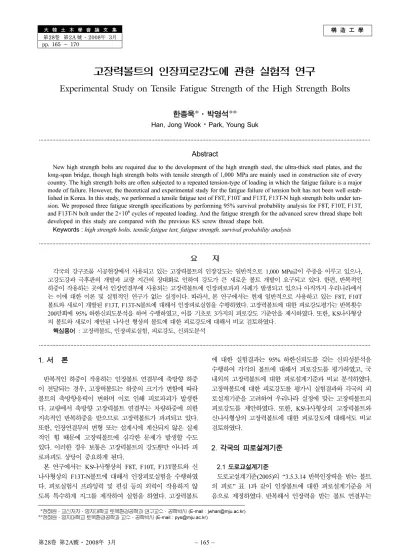

Experimental Study on Tensile Fatigue Strength of the High Strength Bolts

構 造 工 學

第28卷 第2A 號·2008年 3月 pp. 165 ~ 170

고장력볼트의 인장피로강도에 관한 실험적 연구

Experimental Study on Tensile Fatigue Strength of the High Strength Bolts

한종욱*·박영석**

Han, Jong Wook · Park, Young Suk

···

Abstract

New high strength bolts are required due to the development of the high strength steel, the ultra-thick steel plates, and the long-span bridge, though high strength bolts with tensile strength of 1,000 MPa are mainly used in construction site of every country. The high strength bolts are often subjected to a repeated tension-type of loading in which the fatigue failure is a major mode of failure. However, the theoretical and experimental study for the fatigue failure of tension bolt has not been well estab- lished in Korea. In this study, we performed a tensile fatigue test of F8T, F10T and F13T, F13T-N high strength bolts under ten- sion. We proposed three fatigue strength specifications by performing 95% survival probability analysis for F8T, F10T, F13T, and F13T-N bolt under the 2×10 ⁶ cycles of repeated loading. And the fatigue strength for the advanced screw thread shape bolt developed in this study are compared with the previous KS screw thread shape bolt.

Keywords : high strength bolts, tensile fatigue test, fatigue strength, survival probability analysis

···

요 지

각국의 강구조물 시공현장에서 사용되고 있는 고장력볼트의 인장강도는 일반적으로 1,000 MPa급이 주종을 이루고 있으나, 고강도강과 극후판의 개발과 교량 지간의 장대화로 인하여 강도가 큰 새로운 볼트 개발이 요구되고 있다. 한편, 반복적인 하중이 작용하는 곳에서 인장연결부에 사용되는 고장력볼트에 인장피로파괴 사례가 발생되고 있으나 아직까지 우리나라에서 는 이에 대한 이론 및 실험적인 연구가 없는 실정이다. 따라서, 본 연구에서는 현재 일반적으로 사용하고 있는 F8T, F10T 볼트와 새로이 개발된 F13T, F13T-N볼트에 대해서 인장피로실험을 수행하였다. 고장력볼트에 대한 피로강도평가는 반복횟수 200만회에 95% 하한신뢰도분석을 하여 수행하였고, 이를 기초로 3가지의 피로강도 기준안을 제시하였다. 또한, KS나사형상 의 볼트와 새로이 제안된 나사선 형상의 볼트에 대한 피로강도에 대해서 비교 검토하였다.

핵심용어 : 고장력볼트, 인장피로실험, 피로강도, 신뢰도분석

···

1. 서 론

반복적인 하중이 작용하는 인장볼트 연결부에 축방향 하중 이 전달되는 경우 , 고장력볼트는 하중의 크기가 변함에 따라 볼트의 축방향응력이 변하며 이로 인해 피로파괴가 발생한 다 . 교량에서 축방향 고장력볼트 연결부는 차량하중에 의한 지속적인 반복하중을 받으므로 고장력볼트가 파괴되고 있다 .

또한 , 인장연결부의 변형 또는 설계시에 계산되지 않은 실제 적인 힘 때문에 고장력볼트에 심각한 문제가 발생할 수도 있다 . 이러한 경우 보통은 고장력볼트의 강도뿐만 아니라 피 로파괴도 상당이 중요하게 된다 .

본 연구에서는 KS 나사형상의 F8T, F10T, F13T 볼트와 신 나사형상의 F13T-N ^{볼트에 대해서 인장피로실험을 수행하였}

다 . 피로실험시 프라잉력 및 편심 등의 외력이 작용하지 않 도록 특수하게 지그를 제작하여 실험을 하였다 . 고장력볼트

에 대한 실험결과는 95% 하한신뢰도를 갖는 신뢰성분석을 수행하여 각각의 볼트에 대해서 피로강도를 평가하였고 , 국 내외의 고장력볼트에 대한 피로설계기준과 비교 분석하였다 .

고장력볼트에 대한 피로강도를 평가시 실험결과와 각국의 피 로설계기준을 고려하여 우리나라 실정에 맞는 고장력볼트의 피로강도를 제안하였다 . 또한 , KS 나사형상의 고장력볼트와 신나사형상의 고장력볼트에 대한 피로강도에 대해서도 비교 검토하였다 .

2. 각국의 피로설계기준 2.1 도로교설계기준

도로교설계기준 (2005) ^의 “3.5.3.14 ^{반복인장력을 받는 볼트}

의 피로 ” 표 1 과 같이 인장볼트에 대한 피로설계기준을 처 음으로 제정하였다 . 반복해서 인장력을 받는 볼트 연결부는

*정회원·교신저자ㆍ명지대학교토목환경공학과연구교수·공학박사

(E-mail : [email protected])

**정회원·명지대학교토목환경공학과교수·공학박사

(E-mail : [email protected])

공용하중으로 인한 인장력 및 프라잉력 합에 의한 볼트 인 장응력을 공칭직경을 사용하여 계산할 경우 , 프라잉력은 공 용하중의 60% 를 초과하지 말아야 한다 . 여기서 , 프라잉력이 란 볼트 연결부에서 편심작용으로 발생되는 연결판의 변형 에 의한 추가 볼트 인장력을 말한다 .

2.2 AASHTO LRFD

AASHTO LRFD(2004) 에서는 축방향 인장력 볼트의 상세

범주상수 A 를 표 2 와 같이 규정하고 있다 .

축방향 인장볼트에 대한 공칭피로강도는 표 2 의 구조상세 범주상수 A 와 반복회수 N 을 식 (1) 을 대입하여 계산할 수 있다 .

(1)

M164M(A325M), M253M(A490M) 볼트에 대한 축방향

인장볼트의 200 만회에 대한 공칭피로강도를 계산하면 표 3

과 같다 .

2.3 JSSC

일본의 “ 강구조물의 피로설계지침 및 동해설 (1993)” 에서는

직응력을 받는 고장력볼트에 대한 피로강도등급에 대해 규

정되어 있다 . 200 만회 반복횟수에 따른 기본 허용피로강도는

m=5 일때 , 표 4 와 같이 규정하고 있고 , 전조나사 (cold rolled screw) 와 절삭나사 (cutting screw) 에 따라서 피로강도를 구분 하여 사용하고 있다 .

2.4 Eurocode 3

Eurocode 3 의 Design of Steel Structures(2003) 에서는 표 5 와 같이 200 만회의 반복횟수에 m=3 의 기울기를 기준으 로 인장볼트에 대한 피로강도를 다음과 같이 규정하고 있다 .

축방향 인장볼트의 사용시 응력범위는 볼트의 인장응력면 적을 사용하여 계산할 수 있으며 프라잉효과에 의한 휨과 인장력 및 다른 요소에 의한 휨응력을 계산할 수 있다 . 또 한 , 초기 장력이 도입된 볼트에 대해서는 응력범위 감소를 고려하고 있다 .

지름이 30 mm 이상인 볼트에 대해서는 사이즈 효과를 식

(2) 로 계산하여 피로강도를 감소시켜야 하며 사이즈 효과에 따른 피로강도는 식 (3) 과 같이 계산할 수 있다 .

(2)

= k

∆σ

(3)

여기서 , : 감소 피로강도

k

: 사이즈 효과에 따른 피로응력 감소 계수

: 2 ^{백만회 피로강도} 3. 실험방법

3.1 실험개요

본 실험에 사용된 고장력볼트는 표 6 과 같이 4 가지 종류 에 대해서 나사형상과 볼트성분을 고려하여 피로실험을 수 행하였다 .

F

∆ ( )

A

N ----

⎝ ⎠ ⎛ ⎞

=

k

30 --- φ

⎝ ⎠ ⎛ ⎞

=

∆σ

∆σ

∆σ

표 1. 반복인장력을 받는 볼트의 피로 ( 단위 : MPa)

반복 횟수 F8T F10T S10T

2 만회 이하 260 330 330

2 ^{만회 이상} ~50 ^{만회 이하} 240 300 300

50 만회 이상 190 230 230

표 2. 구조상세범주, A

Detail Category Constant, A Times10 ¹¹ (MPa ³ )

M164M(A325M) 5.61

M253M(A490M) 10.3

표 3. 축방향 인장볼트의 공칭피로강도(200만회 기준)

Detail Category Constant

(A×10 ¹¹ , MPa ³ ) Stress Range

(MPa) Remarks

M164M(A325M) 5.61 65.5 F8T 급 , 도로교

M253M(A490M) 10.3 80.2 F10T 급 , 도로교

표 4. 직응력을 받는 고장력볼트의 피로강도

강도등급 응력범위 가공방법

K4 65 MPa ^전조나사 (cold rolled screw) : PC ^{강봉의 정착이나 접속을 위하여 그 단부에 만드는 나사로서} ,

전조롤을 사용하여 나사의 골은 눌러 들어가게 하고 나사의 산은 볼록 솟아나게 한 것

K5 50 MPa ^절삭나사 (cutting screw) : 바이트 (byte) 혹은 그것을 장착한 공구를 사용해서 금속 등을 깎아내는

기계 가공하여 만드는 나사 표 6. 피로실험체의 종류 및 특성

볼트종류 나사형상 볼트기호 볼트개수 볼트성분 비 고

F8T M20 KS ^나사형상 F8T 15 종래강 사용중

F10T M20 KS 나사형상 F10T 23 종래강 사용중

F13T M20 KS ^나사형상 F13T 23 신개발강 개 발

F13T M22 신나사형상 F13T-N 20 신개발강 개 발

표 5. 축방향 인장볼트의 공칭피로강도

Detail Category Description

50 MPa

지름이

30 mm ^인장력을 이상의 ^받는 볼트에 ^{볼트 또는} 대해서는 ^나사 사이즈

효과 (size effect) 고려

고장력볼트의 나사형상은 그림 1 과 같이 KS 나사형상과 신 나사형상 2 가지 종류를 사용하였다 . KS 나사형상은 현재 사

용하고 있는 형상의 볼트로서 F8T, F10T 및 F13T 3 종류

이고 , 신나사형상 볼트는 F13T-N 볼트로서 FEM 해석 및 실 험을 통해서 새롭게 제안된 형상의 볼트이다 . 신나사형상 볼 트는 KS 나사형상에 비해 볼트의 유효면적이 5.14% 가 증가 되었고 , 볼트와 너트 체결시에 이격거리도 KS 나사형상에 비

해 1.6% ^{가 작게 발생하여 작용하중에 따른 하중분배에도 효}

과적인 형상이다 . 또한 , 신나사형상 볼트는 피로강도에 영향 을 미치는 최대응력집중계수는 26.7% 가 감소하여 KS 나사형 볼트에 비해 피로강도가 개선된 새로운 나사형상의 볼트이 다 ( 한종욱 , 2005).

볼트성분에 대해서 살펴보면 종래강은 한국산업규격에서

제시하고 있는 성분을 사용하여 F8T 와 F10T 볼트를 제작하

였고 , 신개발강은 화학적성분을 개선하여 내지연파괴물성이

우수한 성분을 사용하여 F13T 와 F13T-N 볼트을 제작하였다 .

신개발강은 포항산업과학연구원의 연구결과 ( 김진호 등 , 2002, 2004, 2005) 에 의하면 종래강에 비해서 탄소 (C), 크롬 (Cr),

몰리브덴 (Mo) 등의 성분과 제조과정에서 발생하는 불순물인

인 (P), 황 (S) 의 농도를 1/2 정도 감소시킨 것이다 . 또한 , 내지

연파괴 물성을 개선하기 위해 바나듐 (V : Vanadium), 티타늄

(Ti : Titanium) 등의 성분을 첨가하여 탄 , 질화물을 석출시켜 강의 강도 향상에 도움을 줄뿐만 아니라 강내 수소이동을 막아 내지연파괴 물성을 향상시켰다 . 종래강과 신개발강의 미세구조를 살펴보면 종래강은 경계조건을 따라서 필름 카 바이드 (film-like carbide) 가 생성되며 , 신개발강은 경계조건을 따라서 아이솔레이트 카바이드 (isolated carbide) ^{가 생성 되어}

지연파괴에 대해서 우수한 조직을 갖게 되며 , 종래강에 비해 우수한 성능을 가지는 것으로 평가되었다 .

3.2 하중재하 및 피로실험

본 실험에서는 연구사례 (Nair & Birkemoe, 1974; Bouman, 1979; Kulak & Fisher, 1987; Pirapres & Bruls, 1995) 를 분석하여 실험용 지그 제작 및 방법을 결정하였다 . 실험용 지그는 프라잉작용 (prying action) 이 발생하지 않고 인장볼트 피로실험이 가능하도록 특수하게 제작하였다 . AASHTO

LRFD 기준 (2004) 에 의한 프라잉작용은 연결부의 두께 (t), 볼 트의 중심에서 연단까지의 거리 (b), 볼트의 중심에서 연결부 의 필렛 용접단까지의 거리 (a) 에 의해서 발생함으로 프라잉 력이 발생하지 않도록 플랜지 두께를 최대한 크게 하여 제 작하였다 . 또한 , 고장력볼트의 조임력 (torque) 은 강구조편람

(1995) 의 토크관리법에 따라 설계볼트장력에 10% 를 증가시

킨 표준볼트장력에 토크계수치 B 범위의 값을 사용하여 볼트 를 체결하였다 .

인장볼트 피로실험에 사용된 볼트종류와 볼트 조임력 , 응 력범위 및 재하속도는 표 7 에 나타내었고 , 하중재하는 일정

진폭의 사인파 (sine wave) 를 적용하였다 . 하중재하속도는 실

험기기 및 각 실험체의 특성을 고려하여 5~10 Hz 로 조정하

면서 안정적인 하중재하속도를 설정 후 실험을 수행하였고 ,

그림 1. 고장력볼트의 KS나사형상 및 신나사형상

표 7. 고장력볼트의 인장피로실험체 제원 볼트종류 볼트기호 볼트 조임력

(N·mm) ^응력범위 (MPa) Frequency

F8T M20 F8T 480.0 125~250 5~10 (Hz)

F10T M20 F10T 675.0 120~257 5~10

F13T M20 F13T 877.5 124~281 5~10

F13T M22 F13T-N 877.5 130~227 5~10

그림 2. 고장력볼트의 인장피로실험 전경

응력비는 파라미터로서 반복하중에 의해 볼트에 발생하는 최 소응력과 최대응력의 비로서 반복횟수에 따른 교번응력이 인 장응력 범위에서 파괴가 발생할 수 있도록 하였다 .

고장력볼트 인장피로실험은 1,000 kN 동적재하 피로실험기 기를 이용하여 그림 2 와 같이 고장력볼트를 셋팅 후 실험을 실시하였다 . 정적실험을 통해 응력범위를 3 회 이상 반복하여 고장력볼트의 응력을 측정 후 볼트의 공칭응력을 산정하였 고 , 반복하중에 의해 볼트가 파괴될 때까지 가력하였다 . 4. 실험결과

4.1 파단면 분석

고장력볼트 실험결과 그림 3 과 같이 볼트와 너트 체결부 에서 파단 되었다 . 파단부는 하중이 작용하면서 볼트와 너트

체결부의 첫 번째 피치 (pitch) 에서 최대응력집중이 발생되었

고 , 반복하중에 의해 최대응력집중은 볼트에 초기 균열을 발

생시켰고 , 이러한 균열이 진전되면서 갑작스럽게 파단되는 취성파괴가 발생하였다 . 하중재하방향의 응력이 지배적임으 로 선형탄성파괴역학상 파괴 Mode I 의 볼트 쪼개짐파괴

(cleavage fracture) 가 발생하였다 .

고장력볼트의 파단형태는 피로균열이 발생 후에 매우 취성 적인 형태로 파단 되었고 , 파단면의 형상은 그림 4 와 같이 피로파단영역 , 취성파단영역 및 shear lip 영역을 보이고 있다 .

피로파단영역은 볼트의 작은 부분을 차지하며 시각적으로 부 드러운 표면으로서 비치마크 (beach mark) 라 부르는 피로파 단면 특유의 무늬모양이 발생하였다 . 취성파단영역은 피로균 열이 발생한 후에 균열선단이 반복하중에 의해 빠르게 성장 하면서 결이 거칠게 발생한 부분으로 볼트의 대부분의 영역

을 차지하고 있다 . shear lip 영역은 파단시 마지막에 발생

하는 영역으로 급격한 파단모습을 보이며 끝부분이 날카롭 게 파단 되었다 . 또한 , 응력범위가 클수록 파괴형상은 피로 파단영역보다도 취성파단영역 및 shear lip 영역이 많이 발생

함을 알 수 있다 . F8T 와 F10T 볼트에 비해 새롭게 개발된

F13T 와 F13T-N 볼트는 F8T 와 F10T 볼트에 비해 취성파괴가 많이 발생하였는데 , ^{이는 새롭게 개발된 볼트가 기존 볼트에}

비해 강도가 증가되면서 연성이 작아진 결과라고 판단된다 .

4.2 피로강도 평가

고장력볼트 F8T, F10T, F13T 및 F13T-N 에 대한 실험결 과를 S-N 선도에서 기울기가 m=3 인 기울기로 플롯팅을 하면 ,

그림 5 와 같이 볼트종류와 관계없이 대부분 일정 폭내에서

그림 3. 고장력볼트의 인장피로파괴 형상 그림 4. 고장력볼트의 파단면 형상

그림 5. 고장력볼트의 인장피로강도(S-N 선도)

분포하고 있음을 알 수 있다 .

실험결과 볼트종류와는 상관없이 일정한 기울기를 유지하 면서 피로강도를 나타내고 있어 , 그림 5 에서 상·하한선을 기준으로 나타내면 고장력볼트의 최대피로수명과 최소피로수 명을 식 (4) 와 (5) 로 나타낼 수 있다 . 고장력볼트의 피로수 명은 피로응력범위 (f) 값에 따라 산정할 수 있다 .

• 최대피로수명 : N = 4.26×10

×(f) ⁻

(4)

• 최소피로수명 : N = 6.90×10

×(f) ⁻

(5)

고장력볼트의 피로실험결과를 각각의 볼트에 대해서 반복

횟수 200 만회를 기준으로 50% 와 95% 하한신뢰도 분석을

수행한 결과 표준편차 (S), 결정계수 (R) 및 회귀식을 그림 6

과 같이 평가되었다 .

고장력볼트의 피로강도에 대한 95% 하한신뢰도 분석결과 표 8 과 같이 F8T 는 83.78 MPa, F10T 는 90.29 MPa, F13T 는

66.60 MPa 및 F13T-N 는 88.46 MPa 로 계산되었다 . KS 나사 형상 볼트의 피로강도는 F8T ^볼트에서 F10T ^{볼트로 강도가}

증가되면서 피로강도도 증가하였다 . 이는 AASHTO LRFD (2004) ^에서 A325 ^볼트가 65.5 MPa, A490 ^볼트가 80.2 MPa ^로

피로강도가 증가하는 경향과 비슷하다 . 그러나 F13T 볼트는

F10T 볼트에 비해 인장강도가 큼에도 불구하고 피로강도는

오히려 F8T 볼트보다도 작은 값을 보이고 있다 . 이는 F13T

볼트가 F8T 와 F10T 볼트에 비해 강도가 증가된 반면에 연성

이 작기 때문에 조기에 취성파괴가 발생하기 때문으로 판단

된다 . F13T 볼트를 인장연결부에서 효율적으로 사용하기 위

해서는 F13T 볼트의 성능개선이 되어야 할 것으로 판단된다 .

신나사형상 F13T-N 볼트의 피로강도와 KS 나사형상 F13T

볼트의 피로강도를 비교하면 F13T-N 볼트의 피로강도가

21.86 MPa 만큼 큰 값으로서 32.8% 의 피로강도가 증가하였

다 . 나사형상을 개선함으로써 KS 나사형상보다도 신나사형상 이 응력집중부에서 응력집중이 감소되었고 , 볼트와 너트 체 결시 각 피치별로 하중분배가 효과적으로 분배가 되어 피로 수명이 증가되었다고 판단된다 .

각국의 피로강도기준 , 실험결과에 따른 고장력볼트의 피로

강도에 대한 95% 하한신뢰도 분석결과와 제안기준은 표 9

와 같다 . F8T 와 F10T 볼트의 도로교 (50 만회 ) 에 대한 피로강 도는 미국의 AISC 허용응력설계기준의 A325 와 A490 볼트에 대한 피로강도를 참고하여 2005 ^{년도에 반영시킨 값으로 우}

리나라에서의 실험 및 이론적인 연구결과를 기초로 한 값은 아니다 . 차량통행량이 많은 교량의 인장연결부에서 고장력볼 트는 200 만회 이상의 반복하중을 받는 경우가 많이 있으므 로 우리나라 도로교설계기준도 200 만회 이상에 대한 피로강

도기준이 있을 필요가 있다 . 200 만회 이상의 피로수명에 대

한 인장볼트 피로강도기준을 표 9 를 참고하여 제정하는 경 우 다음과 같은 제안이 합리적이라고 판단된다 .

첫째 , ^{신나사형상을 사용하지 않고} KS ^{나사형상의} F8T,

F10T 및 F13T 볼트만을 사용하는 경우 , 최소피로강도인

그림 6. 고장력볼트의 신뢰성분석

표 8. 고장력볼트의 신뢰성분석 결과

볼트종류 회귀식 응력범위 (MPa)

비 고 신뢰도 50% 95%

하한신뢰도

F8T y=601.2-77.24log(x) 114.57 83.78 S : 20.6185 R : 71.1%

F10T y=667.0-89.06log(x) 105.81 90.29 S : 15.7752 R : 83.2%

F13T y=679.0-93.61log(x) 89.18 66.60 S : 20.5501 R : 81.0%

F13T-N y=655.4-87.35log(x) 105.06 88.46 S : 10.2643

R : 87.5%

F13T 볼트의 66.60 MPa 의 90% 정도인 60 MPa 을 적용할 수 있다 .

둘째 , KS 나사형상의 F8T, F10T 와 신나사형상의 F13T-N

볼트를 사용하는 경우 , 최소피로강도인 F8T 볼트의 83.78 MPa 의 90% 정도인 75 MPa 을 적용할 수 있다 .

셋째 , 미국의 AASHTO(2004) 와 같이 각각의 고장력볼트

종류에 대한 피로강도를 적용시키는 경우에는 피로실험결과 의 90% 정도의 값으로 F8T 는 75 MPa, F10T 는 80 MPa, F13T 는 60 MPa, F13T-N 은 80 MPa 을 적용시 킬 수 있다 .

AASHTO(2004) 와 같이 각각의 고장력볼트 종류에 대해

인장볼트의 피로강도를 규정할 수 있고 , Eurocode(2003) 와

JSSC(1993) 기준과 같이 볼트종류 중에서 가장 작은 피로강

도 값을 모든 볼트에 적용하는 보수적인 규정도 가능할 것 으로 판단된다 .

5. 결 론

KS 나사형상의 F8T, F10T, F13T 와 신나사형상의 F13T-N

볼트에 대해서 인장피로실험을 수행하였고 , 각각의 볼트에 대한 실험결과를 반복횟수 200 만회 기준에 95% 하한신뢰도 를 갖는 피로강도를 평가하였다 . ^{고장력볼트의 피로설계기준}

과 신나사형상의 피로강도 특성에 대하여 다음과 같은 결론 을 도출하였다 .

1. 신나사형상 볼트의 피로강도와 KS 나사형상 볼트의 피로 강도를 비교하면 신나사형상 볼트의 피로강도가 32.8% 의 피로강도가 증가하였다 . 이러한 결과는 나사형상을 개선함 으로서 KS 나사형상보다도 볼트의 유효면적이 5.14% 가 증 가하여 고장력볼트의 강도가 증가되었고 , 볼트와 너트 체 결시 이격거리도 1.6% ^{가 작게 발생하여 작용하중에 따른}

하중분배의 효과가 우수한 결과라고 볼 수 있다 . 또한 피 로강도에 영향을 미치는 최대응력집중계수도 KS 나사형상 에 비해 신나사형상이 26.7% 가 감소하여 피로강도가 개 선된 효과라고 판단된다 .

2. 현 도로교설계기준 (2005) 에서 제시된 고장력볼트의 인장 피로강도는 200 만회 이상의 반복하중을 받는 교량과 같은 토목구조물에서 사용하기가 곤란하므로 , 우리나라 도로교 설계기준도 200 ^{만회 이상에 대한 피로강도기준이 있을 필}

요가 있다 . 고장력볼트에 대한 피로실험 결과를 95% 하 한신뢰도 분석하여 200 만회 이상의 피로수명에 대한 인장 볼트의 피로강도기준을 다음과 같은 3 가지안을 제시하였 다 . 첫째 , F8T, F10T 및 F13T 볼트만을 사용하는 경우는

60 MPa 로 통일하는 방안 , 둘째 , F8T, F10T 와 F13T-N 볼

트를 사용하는 경우는 75 MPa 로 통일시키는 방안 , 셋째 ,

F8T ^는 75 MPa, F10T ^는 80 MPa, F13T ^는 60 MPa, F13T-N

은 80 MPa 로 하여 볼트 종류별로 피로강도를 규정하는 3

가지 방안이다 . Eurocode(2003) 와 JSSC(1993) 기준과 같 이 피로강도를 볼트 종류에 관계없이 통일시키는 경우에 는 너무 보수적으로 규정된다고 볼 수 있고 , AASHTO

(2004) 와 같이 볼트 종류별로 규정하여 사용할 수 있다고

도 판단된다 .

감사의 글

이 연구는 교량설계핵심기술연구단을 통하여 지원된 건설 교통부 건설핵심기술연구개발사업 및 POSCO 지원에 의하 여 수행되었습니다 . 연구 지원에 감사 드립니다 .

참고문헌

건설교통부 (2005) ^{도로교설계기준} , 한국도로교통협회 .

이덕락 , 최해창 , 이상윤 , 최상우 , 김진호 , 박재철 (2004) 1300 MPa ^{급 고강도 볼트 개발현황} , ^{한국강구조학회지} , ^{한국강구조학}

회 , 제 16 권 2 호 , pp. 18-23.

포항산업과학연구원 (2002) 차세대 고강도볼트 연구 , 기술보고서 .

포항산업과학연구원 (2005) F13T급 고력볼트 실용화 기술개발 , 기 술보고서 .

한국강구조학회 (1995) 강구조편람 제2권 강구조의 접합 .

한종욱 (2006) 고장력볼트 나사선 형상 개선 및 피로강도 특성에 관한 실험 , 박사학위논문 , 명지대학교 .

한국표준협회 , KS B 1010(2004), 마찰접합용 고장력 6각 볼 트·6각 너트·평와셔의 세트.

AASHTO LRFD (2004) Bridge Specifications-US, Thrid Edition.

Eurocode 3 (2003) Design of Steel Structures, Part 1.9.

Nair, R.S. , Birkemoe, P.C. , and Munse , W.H. (1974) High Strength Bolts Subjected to Tension and Prying, Journal of the Struc- tural Division, ASCE, Vol. 100, ST2.

Bouwman ^, L.P. (1979) Fatigue of Bolted Connections and Bolts Loaded in Tension, Report No. 6-79-9, Stevin Laboratory, Delft, the Netherlands.

Geoffrey Kulak and Fisher, J.W . (1987) Guide to Design Criteria for Bolted and Riveted Joints, 2nd edition.

Ir. E. Pirapres and Ir. A. Bruls (1995) Fatigue Strength of Steel Bridges Fatigue Resistance of Bolts Submitted to Tensile Loads, E.C.S.C.

JSSC (2000) Fatigue of Bolted Connections and Bolts Loaded in Tension, No. 38.

日本鋼剛造協會 (1993) 鋼構造物の疲勞設計指針·同解說 .

日本建築學會 (1993) 高力ボルト接合設計施工指針 .

( ^접수일 : 2006.5.30/ ^심사일 : 2006.9.5/ ^{심사완료일} : 2008.1.16)

표 9. 고장력볼트의 피로강도(단위 : MPa)

볼트종류

피로강도기준 실험결과 제안기준

(50 도로교 만회 ) AASHTO

(200 만회 ) Eurocode

(200 만회 ) JSSC

(200 만회 ) (200 ^실험결과 만회 )

도로교 또는

AASHTO (200 만회 )

Eurocode

또는 JSSC (200 만회 )

F8T 190 65.5 50 65 83.78 75

F10T 230 80.2 90.29 80 60

F13T - - - - 66.60 60

F13T-N - - - - 88.46 80
