최철순 1 ·배진호 1 ·유용호 1 ·안량량 1 ·김석주 2 ·김용식 3†

크라프트 리그닌의 설폰화 반응을 통한 리그노설폰네이트 제조

최철순 ¹ ·배진호 ¹ ·유용호 ¹ ·안량량 ¹ ·김석주 ² ·김용식 ^3†

접수일(2019년 11월 17일), 수정일(2019년 12월 6일), 채택일(2019년 12월 9일)

Preparation of Lignosulfonates from Kraft Lignin by Sulfonation

Cheol Soon Choi ¹ , Jin Ho Bae ¹ , Yong Ho Yu ¹ , Liangliang An ¹ , Seokju Kim ² and Yong Sik Kim ^3†

Received November 17, 2019; Received in revised form December 6, 2019; Accepted December 9, 2019

ABSTRACT

In order to apply technical lignins to functional biomaterials, lignosulfonates (LSs) were prepared from fractionated lignin by sulfonation with different amounts of sulfuric acid and their physical, chemical and thermal properties were analyzed to determine the effect of sulfonic acid content in lignosulfonates. It was confirmed that sulfonic acid group was introduced at α carbon position of the lignin side chain structure in lignosulfonate. In addition, as the amount of sulfuric acid was increased up to 7.5%, the content of SO3H increased up to 0.732 mmol/g. Similarly, as the SO3H content increased, the water solu- bility was greatly improved and the molecular weight was slightly increased. The thermal stability of LSs increased as the content of SO3H increased, but the maximum decompo- sition temperature became lower and the glass transition temperature was not signifi- cantly different because the thermal decomposition in the sulfonic acid group was lowered around 300℃, which influenced the thermal properties of LSs.

Keywords: Kraft lignin, lignosulfonate, solubility, SO3H content, structural analysis, thermal analysis

Printed in Korea http://dx.doi.org/10.7584/JKTAPPI.2019.12.51.6.59

1 강원대학교 산림환경과학대학 제지공학과(Department of Paper Science & Engineering, College of Forest and Environmental Sciences, Kangwon National University, Chuncheon, 24341, Republic of Korea)

2 국립산림과학원 목재화학연구과(Wood Chemistry Division, National Institute of Forest Science, Seoul, 02455, Republic of Ko- rea)

3 강원대학교 산림환경과학대학 산림응용공학부(Division of Forest Material Science & Engineering, College of Forest and Envi- ronmental Sciences, Kangwon National University, Chuncheon, 24341, Republic of Korea)

† 교신저자(Corresponding Author): E-mail: [email protected]

1. 서 론

전 세계적으로 펄프·제지산업뿐만 아니라 목질계 바이 오매스의 탄수화물 성분을 활용한 바이오에탄올 제조에 대한 이용이 급증하면서 리그닌이 부산물로서 다량 발생 되고 있는 실정이다. 리그닌은 재생 가능한 목질계 바이 오매스 성분으로 풍부하게 존재한다.

전 세계적으로 펄프 제조 과정에서 배출되는 리그닌의 발생량은 연간 약 6천만 톤으로 추정이 되며, 리그닌을 기반으로 하는 제품의 생 산량은 약 120만 톤으로 배출되는 리그닌의 비해 극히 소 량만 이용되는 실정이다.

리그닌에 대한 연구는 1930년대부터 프로토 리그닌 (proto lignin)의 화학구조를 연구하기 위해서 다양한 리 그닌의 화학반응 연구를 하였으며, 마쇄추출리그닌 (milled wood lignin, MWL)과 리그닌 모델 화합물을 이 용한 리그닌의 산화/환원 반응성, 분해반응 등으로 분해 산물들의 구조분석을 통해 리그닌의 화학구조 등과 같은 많은 결과를 얻어 왔다. 리그닌은 기본 단위전구체인 coniferyl alcohol, syringyl alcohol, ρ-coumaryl alcohol가 탈수소 라디칼 축합 과정을 통해 탄소-탄소 결합 또는 에테르 결합을 형성하면서 복합한 무정형의 방향족 네트워크 결합 구조와 다양한 작용기를 지니고 있다.

하지만 다양한 전처리 방법에 따라 리그닌에 화 학적 구조 변화가 발생되기 때문에 리그닌의 물리·화학 적 특성이 전처리 방법에 따라 각기 다르게 나타나 신소 재 적용에 어려움이 많이 있는 실정이다.

부산물 리그닌이 발생하는 전처리 방법에는 화학펄프 화법, 증기 폭쇄법, 이온성 액체, 공용용매, 초임계 처리 등과 같은 다양한 방법이 사용되고 있다. 그중에서 화학 펄프화법은 가장 많은 양의 리그닌이 부산물로 발생하고 있으며, 크라프트 펄프화법(kraft pulping), 아황산 펄 프화법(sulfite pulping), 소다 펄프화법(soda pulping) 등이 있다.

펄프 생산량의 약 85%는 크라프트 펄프화법 으로 생산되고 있으며 나머지 펄프생산은 아황산염 펄프 화법이 이루고 있다.

크라프트 공정에서 hydroxide 과 hydrosulfide anions가 반응하여 생성된 리그닌은 화 학적 구조가 변형되어 중성 pH인 물의 용해성이 떨어지 고 분자량이 낮으면서 분자량 분포 범위가 넓어져서 거 의 상업적으로 이용되지 못하고 있다.

또한 크라프트 펄 프화법에서 발생되는 리그닌은 화학적 변성 등에 의한 문제와 높은 황 함량 등으로 이용에 제한적이다.

반면에

아황산염 펄프화 과정에서는 리그노설폰산염이 생산되 고 이를 활용한 화학약품에 사용되는 바닐린이 부분적으 로 생산되나 대부분은 시멘트 분산제, 접착제·합성수지, 혼화제, 안정제 등의 화합물로 소량 이용하고 있는 실정 이다.

최근 석유계 유래 자원을 대체자원으로 리그닌 기반 신 소재 및 화학약품 등을 대체하고자 하는 연구개발을 전 세계적으로 활발히 수행하고 있지만 리그닌은 다양한 전 처리 과정에서 화학적 변형으로 인해 제한적 물리·화학 적 특성을 지니고 있어 리그닌 기반 신소재 등의 적용에 한계가 있다. 이러한 리그닌의 고부가치화를 위해서는 리그닌의 제한적 물리·화학적 특성 중에 용해성을 개선 시켜 줄 수 있다면 그 활용범위가 다양해질 것으로 사료 된다. 따라서 크라프트 리그닌의 용해성은 화학적 개질 을 통해 향상시킬 수 있다면 활용 측면에서 상당한 장점 이 될 수 있다. 크라프트 리그닌에 설폰산기를 도입하면 리그닌설폰산염으로 개질되어 수용성 향상과 물리화학 적 특성이 향상되므로 고부가가치 리그닌 기반 화합물을 생산할 수 있다면 적용 범위를 확대할 수 있다.

이에 본 연구에서는 크라프트 리그닌의 친수성을 증대 시키기 위하여 황산과의 반응을 통하여 설폰산기를 도입 시킨 후, 이렇게 화학적 개질된 리그노설폰네이트의 물 리·화학적 및 열적 특성을 알아보았다. 또한 이러한 연구 결과를 기반으로 향후 크라프트 리그닌의 고도 활용을 위한 토대를 마련하고자 하였다.

2. 재료 및 방법

2.1 실험재료

M사에서 제공 받은 활엽수 크라프트 리그닌을 아세톤

유기용매 분획된 분자량 Mw 3,600-4,000 범위의 아세

톤 용해 분획 리그닌(acetone soluble kraft lignin,

ASL)

을 이용하여 리그노설폰네이트(lignosulfonates,

LSs) 제조에 사용하였다. 리그닌 설폰화 반응에 사용되

는 약품인 sulfuric acid(70.0%), acetic anhy-

dride(98.0%), tetrahydrofuran(THF, 99.5%),

sodium hydroxide solution(50.0%), ion exchange

resin 등은 Daejung Chemicals(Korea)의 제품을 사용

하였고, pyridine(99.5%)는 Sigma-aldrich(USA)에서

구매하여 사용하였다.

2.2 실험방법

2.2.1 리그노셀폰네이트의 제조

LSs의 제조는 Fig. 1에 나와 있듯이 리그닌의 설폰화 반응을 통해 다음과 같이 제조하였다. 250 mL의 둥근플 라스크에 리그닌 1 g과 50 mL의 증류수를 넣은 후에 ASL이 잘 분산되도록 30분간 교반시킨 후, sulfuric acid를 리그닌 중량 대비 1:2.5, 1:5.0, 1:7.5, 1:10의 비 율로 첨가하여 140℃에서 1시간 동안 환류 반응시켰다.

반응 후에는 온도를 실온으로 낮추기 위해 ice-bath에서 냉각시킨 다음에 sodium hydroxide solution으로 pH 6.9-7.0 정도로 중화를 시켜 반응을 정지시켰다. 이렇게 중화된 반응물들은 membrane dialysis(Cellu·Seo H1, MWCO:1000; Membrance Filtation Products Inc., USA)를 이용하여 48시간 동안 증류수를 갈아주면서 투 석하여 세척하였다. 세척된 반응물들은 rotary evapo- rator(N-1110, EYELA, Japan)를 통해 농축하여 얼린 후, 동결건조기(FDCF-12006, OP-ERON)를 사용하여 파우더 형태의 시료를 획득하였다. 이렇게 제조한 LSs는 sulfuric acid의 투입량에 따라 각각 LS_2.5, LS_5.0, LS_7.5 및 LS_10.0으로 명명하였다. 또한 LSs의 수율 은 설폰화에 사용된 최초의 아세톤 용해 리그닌의 투입 량을 기준으로 분획분의 양의 비율로 산출하였다.

2.2.2 리그노설폰네이트의 아세틸화

분자량 분석을 위해 제조한 LSs의 아세틸화 반응을 진 행하였다. 약 50 mg의 LSs를 3 mL의 pyridine에 용해 한 후 acetic anhydride 3 mL를 첨가하여 실온에서 약 12시간 동안 교반하여 반응시켰다. 12시간 반응 후에, 반 응물의 응집현상의 방지를 위해서 300 mL의 차가운 증 류수에 한 방울씩 투입하여 침전시켰다. 침전된 아세틸 화된 LSs를 직경 47 mm, 공극 직경 0.20 μm의 nylon

membrane filter로 여과하여 차가운 증류수로 충분히 세척한 후에 동결건조하여 회수하였다. LSs의 아세틸화 는 FT-IR 분석을 통해 확인하고 분자량 분석을 실시하 였다.

2.2.3 리그닌설폰네이트의 물리적 특성 분석

2.2.3.1 수용성 분석

제조된 각각의 LSs 0.1 g에 20 mL의 증류수를 투입하고 40℃ 조건에서 3시간 동안 200 rpm으로 교반하면서 용해 시켰다. 이후 직경 55 mm, 두께 170 μm, retention range 2-7 μm의 ashless filter paper(F2040, CHMLAB GROUP, USA)으로 여과하여 미용해분의 무게를 미리 측정한 filter paper 무게를 바탕으로 LSs의 수용성 농도 를 측정하였다.

2.2.3.2 설폰산기(SO

H) 함량 분석

0.1 g의 LSs에 50 mL의 증류수를 투입하였고 수용성 분석과 동일하게 40℃ 조건에서 3시간 동안 200 rpm으 로 교반을 실시하였다. 교반을 시작한 지 30분 후에 LSs 가 증류수에 어느 정도 용해가 되었을 때 LSs 중량 대비 1:3의 비율로 ion exchange resin을 첨가하였다. 설폰 화 반응 이후에 리그닌 측쇄구조 α 탄소에 위치에 형성된 sodium sulfite(-SO

Na

)의 Na

에서 H으로 치환하였 다. 이후 150분간 교반 진행 후, 100 mL의 증류수로 세 척을 하면서 200 mesh의 망을 이용하여 ion exchange resin을 걸러냈다. 여과액에 5 mmol의 NaOH를 약 100 μL씩 적정하면서 pH 변화를 측정하여, pH 그래프를 바탕으로 LSs의 설폰산기 함량을 아래의 Eq. 1에 의해 분석하였다.

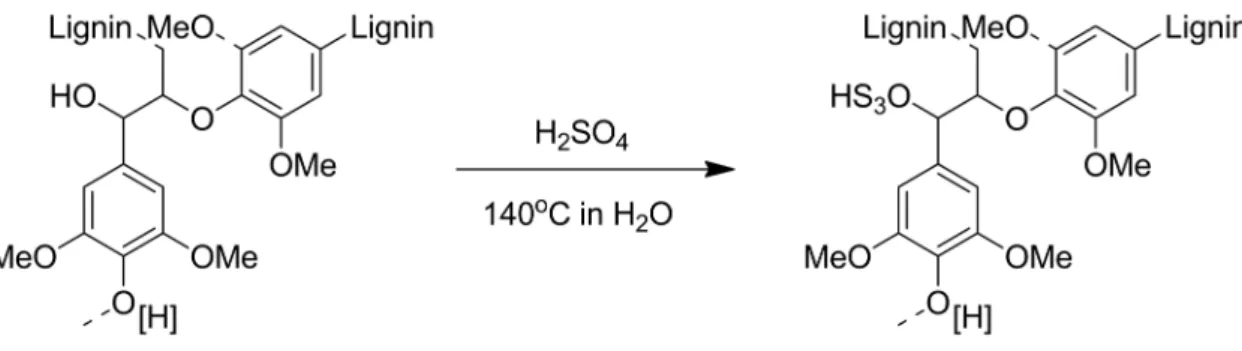

Fig. 1. Reaction pathway of lignosulfonates.

SO

H (mmol/g)=

NaOH (mmol/L)×adding amount of NaOH (L) mass of lignosulfonate (g)

2.2.4 리그닌설폰네이트의 화학적 특성 분석

LSs의 OH group과 carbonyl group, aromatic ring 등 리그닌에서 나타나는 작용기와 설폰화 반응을 통해서 생성된 아황산기의 생성 여부를 확인하기 위해서 FT-IR 분석을 PerkinElmer(USA) 사의 attenuated total reflectance attachment(ATR)가 장착된 Frontier 모델 을 이용하였으며 각 시료당 128번의 스캔을 통해 IR spectra 분석을 실시하였다.

리그닌의 설폰화 반응을 통해서 생성된 아황산기의 생 성 여부와 각 시료별 아황산기의 함량을 비교하기 위해 서 UV-vis spectrometer(X-ma 3000PC, Human corporation, Korea)로 분석하였다. 이때 시료 20 mg 를 증류수 40 mL에 용해하여 0.5 mg/mL로 용액을 제 조한 후 400-550 nm의 범위에서 흡광도를 측정하였다.

2.2.5 리그노설폰네이트의 원소분석(EA)

제조된 LSs의 원소분석은 원소분석기(vario MACRO cube, Elementar Analysensysteme GmbH, Ger- many)를 이용하였으며, 연소관의 온도를 1,050℃, 환원 관의 온도는 850℃로 분석이 종료될 때까지 유지하였다.

표준물질은 2693(NIST, USA)을 사용하였다.

2.2.6 리그노설폰네이트의 분자량 분석

아세틸화 과정을 통해 획득한 LSs의 분자량 분포를 확 인하기 위해서 1 mg의 LSs를 정량하여 1 mL의 THF에 용해 후 gel permeation chromatography(GPC, UV and RI detectors, Shimadzu, Japan)를 분석하였다.

분자량 분석에 사용된 GPC column(GPC/SEC Coulmns, Agilent, USA)은 PLgel 5 μm mixed-C, -D와 PLgel 3 μm mixed-E column을 연결하여 사용 하였고 oven 온도는 40℃로 설정하였다. 그리고 injec- tion volume은 100 μL, UV detector 파장은 280 nm로 설정하였으며 flow rate 100 μL/min의 조건하에 THF 를 이동상으로 사용하였다. 분자량의 범위가 1,480- 1,233,000 g/mol인 polystyrene으로 calibration curve를 작성한 후 분석을 실시하였다.

2.2.7 리그노설폰네이트의 열분석

각 LSs의 열적 특성을 분석하기 위해 thermogravi- metric analyzer(TGA 8000, PerkinElmer)와 differ- ential scanning calorimetry(DSC Q2000, TA Instrument, USA)를 이용하여 분석을 실시하였다.

TGA 분석은 각각의 LSs 1 mg을 분당 20℃의 승온속도 로 650℃까지 가열을 하였고 carrier gas는 헬륨을 이용 하였다. DSC 분석은 각 시료 약 3 mg을 분당 10℃ 승온 속도로 105℃까지 가열을 하였으며 20℃까지 승온 조건 과 동일하게 분당 10℃의 속도로 상온에서 105℃까지 승 온시킨 후 다시 20℃까지 동일한 속도로 냉각하고 두 번 째 스캔을 분당 5℃의 승온속도로 180℃까지 수행하였 다. 세 번째 스캔은 두 번째 스캔과 동일한 조건으로 설 정하였으며 두 번째 스캔으로부터 얻은 DSC thermo- gram을 통해 유리전이온도를 분석하였다.

3. 결과 및 고찰

3.1 리그노설폰네이트의 화학적 특성 분석 결과

황산 첨가량에 따라 제조된 LSs의 화학적 구조 특성을 분석하고자 FT-IR, UV-Vis 및 원소분석을 실시하였다.

Fig. 2는 각 LSs의 FT-IR 분석결과이며 스펙트럼에 대한 분석은 Lisperguer 등,

Inwood 등

과 Boerju 등

연구 에 기초하였다. 공통적으로 3,400 cm

부근의 파장에서 broad한 OH기의 피크, 2,900 cm

부근의 파장에서 C-H stretching으로부터 유래된 피크, 약 1,600 cm

- 1,400 cm

의 범위에서 aromatic 고리의 신축흡수 등을 확인할 수 있었다. ASL은 1,200 cm

-1,000 cm

의 범 위에서 두 개의 뚜렷한 피크를 확인할 수 있었지만 LSs 는 하나의 피크를 확인할 수 있었다. 이는 설폰화가 진행 되면서 리그닌 측쇄구조의 α 탄소에 위치한 리그닌 간의 ether 결합이 끊어지고 SO

Na

로 치환이 된 것으로 사 료된다. Rodr íguez-Lucena 등

과 El Mansouri 등

의 연구에 의하면 설폰산기를 가지고 있는 리그닌은 620 cm

부근에서 S-O stretch, 1,040 cm

에서 SO

stretch를 가지고 있다고 하며 본 연구에서 ASL을 제외한 모든 LSs에서 620 cm

부근에서 S-O stretch, 1,040 cm

에서 SO

stretch가 확인되는 등 설폰산기의 FT-IR 스 펙트럼이 나타났다.

Fig. 3은 LSs의 UV-Vis 분석결과이다. Zhang 등

의 연구에 의하면 표본의 색도(the color degree)는 400-550 nm 영역에서 흡광도로 나타나고 있으며, 높은 흡광도를 가질수록 더 어두운 색상을 나타나는 것으로 알려져 있다. 따라서 SO

H의 함량이 높을수록 높은 흡광 도를 지니게 되어서 어두운 색을 띄는 것으로 알려져 있 다. 또한 Hatakeyama 등

의 연구에서 동일한 LS content일 때는 시료의 색상의 차이가 크게 없는 것으로 나타났다. Table 3에서와 같이 SO

H content와 동일하 게 SO

H 함량이 가장 높게 측정된 L.S_7.5 그리고 L.S_5.0, L.S_10.0, L.S_2.5의 순으로 분석되었다.

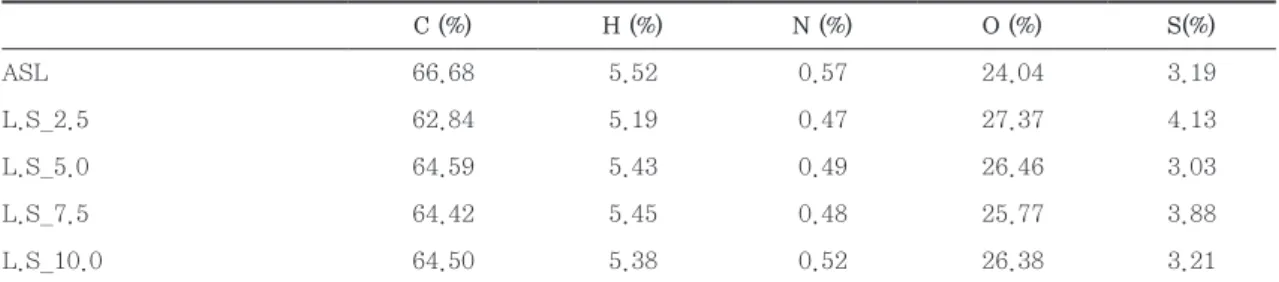

원소분석 결과는 Table 1에 나타냈다. ASL에도 sulfur 를 소량 함유하고 있는 분석되었으며, 설폰화가 진행하 면서 LSs는 sulfur 함량이 근소하게 증가하는 경향과 carbon 함량은 어느 정도 감소하는 것으로 나타났는데, 이는 α 탄소에 위치한 리그닌의 ether결합이 개열되었고 그 위치에 SO

로 치환되어 sulfur와 oxygen의 비율이 증가하였다고 사료된다.

이러한 결과는 크라프트 리그 닌 자체가 sulfur를 소량 함유하고 있는데 설폰화 반응 중에 리그닌에 존재하는 sulfur가 떨어져 나가거나 설폰 산기가 도입되면서 증가되는 경향이 동시에 나타나 다소

Fig. 2. FT-IR spectra of acetone soluble kraft lignin and lignosulfontes.

Fig. 3. UV-vis partial spectra of lignosulfontes.

sulfur 함량 변화 경향성에 뚜렷한 차이는 미미하게 나타 났으며 또한 SO

로 치환되면서 상대적인 carbon 함량 이 감소되는 경향이 나타난 것으로 사료된다.

3.2 리그노설폰네이트의 분자량, 수용성 및 SO 3 H 함량 분석

투입한 황산의 양에 따라 LSs의 분자량의 분포를 확인 하기 위하여 GPC분석을 실시하였으며, 결과는 Table 2에 나타냈다. ASL의 중량 평균 분자량(Mw)은 약 4,080 g/

mol이며 polydispersity index(PDI)는 1.51이다. LSs는 L.S_2.5의 Mw는 4,970, L.S_5.0의 Mw는 5,550, L.S_7.5의 Mw는 5,710, L.S_10.0의 Mw는 5,330으로 측정이 되었다. 설폰화를 실시하여 리그닌의 α 탄소 위치 에 수소에서 -SO

로 치환될수록 분자량이 약간 증가하 는 것으로 사료된다.

황산의 첨가량에 따라 얻어진 LSs의 치환된 SO

H content와 증류수에서의 수용성의 결과를 Table 3에 나 타냈다. L.S_2.5의 SO

H content는 0.269 mmol/g L.S_5.0은 0.569 mmol/g, L.S_7.5는 0.732 mmol/g, L.S_10.0은 0.525 mmol/g로 측정이 되었으며 H

SO

의 함량이 증가할수록 SO

H content가 증가하다가 10.0 g 을 첨가하였을 때 오히려 감소하는 경향을 나타내었다.

증류수에서의 수용성의 결과도 마찬가지로 H

SO

의 함 량이 증가할수록 수용성이 증가하다가 10.0 g 첨가 시 감 소하는 경향을 나타냈다. 과량의 황산의 첨가 시에 리그 닌의 분해반응 또는 산가부분해가 일부 발생하거나 리그 닌의 화학구조가 일부 변형되어 SO

H 함유량이 황산 5.0 g을 첨가하였을 때보다 오히려 SO

H content와 수 용성이 감소하는 것으로 판단된다.

3.3 리그노설폰네이트의 열분석

리그닌의 열안정성은 리그닌 내의 다양한 결합에너지

에 기인한다. 본 실험에서 제조한 LSs의 열안정성과 열 분해기작을 분석하기 위해 열중량 분석(thermogravi- metric analysis, TGA)을 실시하였으며 TGA 결과는 Table 4와 Fig. 4에 나타냈다. ASL과 LSs의 char res- idue는 43.7%, 49.6%, 49.7%, 50.4%, 47.9%로 측정되 었고 분자량이 높을수록 열안정성이 다소 높은 경향으로 나타났다. 전체적인 발열성 분해는 300-400℃의 범위 에서 발생을 한 것으로 분석이 되었다. Park 등

에 의하 면 분자량이 열분해에 대한 주요 영향인자라고 하였으 며, Table 2에서 언급한 것과 같이 분자량이 낮은 ASL이 열안정성이 가장 낮아 char residue가 가장 적게 잔존한 Table 1. Elemental analysis of acetone soluble kraft lignin and lignosulfontes

C (%) H (%) N (%) O (%) S(%)

ASL 66.68 5.52 0.57 24.04 3.19

L.S_2.5 62.84 5.19 0.47 27.37 4.13

L.S_5.0 64.59 5.43 0.49 26.46 3.03

L.S_7.5 64.42 5.45 0.48 25.77 3.88

L.S_10.0 64.50 5.38 0.52 26.38 3.21

Table 2. Molecular weight of acetone soluble kraft lignin and lignosulfontes

Mn (g/mol)

Mw

(g/mol) PDI

ASL 2,710 4,080 1.51

L.S_2.5 3,180 4,970 1.56

L.S_5.0 3,040 5,550 1.82

L.S_7.5 3,180 5,710 1.72

L.S_10.0 2,860 5,330 1.86

Table 3. The yields, SO

H content and water solubility of acetone soluble kraft lig- nin and lignosulfontes

Yield (%)

SO

H (mmol/g)

Solubility (%)

ASL - - 6.1

L.S_2.5 98.1 0.269 16.0

L.S_5.0 89.0 0.569 48.5

L.S_7.5 85.9 0.732 52.4

L.S_10.0 93.0 0.525 43.6

것으로 사료된다. Hatakeyama 등

의 연구에서 높은 LSs의 비율일수록 열안정성이 높아진다고 하였다. 하지 만 본 연구에 의하면 char residue는 SO

H의 함량이 높 으면 char residue의 비율이 함량이 증가하는 경향을 가 졌으나 최대분해 온도는 오히려 SO

H의 함량이 높을수 록 낮아지는 경향이 나타났다. Sahore 등

에 의하면 sulfur 유래 물질의 열분해 온도가 300℃ 부근에서 형성 된다고 하였다. 이에 따라 SO

H의 함량이 높을수록 최대 분해 온도가 낮아지는 것으로 사료된다.

시차주사 열량(differential scanning calorimetry, DSC) 분석을 통해서 LSs 유리전이온도(T

)을 분석하였 다. 유리전이온도의 결과는 Table 4에 나타냈다. Seo 등

21)

의 연구에 의하면 리그닌의 화학적 구조와 분자량, 결 정영역 그리고 분자 간의 가교에 의해서 영향을 받는다 고 하였다. 일반적으로 고분자의 분자량에 따라 말단의 자유 부피와 관련이 있으며 자유 부피가 감소하면 유리 전이온도가 증가하는 경향을 가진다. Duval 등

의 연구 에 의하면 LSs의 함량에 따라 유리전이온도에 큰 영향을 주지 않는다고 하였다. 또한 제조한 LSs의 유리전이온도

분석 결과 분자량이 증가할수록 약간 상승을 하나 뚜렷 한 경향성을 지니지 않는 것으로 나타나므로 SO

H의 함 량이 증가가 유리전이온도에 큰 영향을 끼치지 않았다고 사료된다.

4. 결 론

본 연구에서는 유기용매를 이용하여 분획한 비교적 분 자량이 균일한 크라프트 리그닌에 황산 첨가량 달리하여 LSs를 제조한 후, 물리적, 화학적 및 열적 특성을 분석하 여 설폰산기 함량에 따른 영향을 파악하고자 하였다.

FT-IR 분석을 통해서 LSs 내에 설폰산기가 리그닌 측쇄 구조의 α 탄소 위치에 도입된 것을 확인할 수 있다. 또한 황산 첨가량을 7.5%까지 증가할수록 SO

H 함량이 최대 0.732 mmol/g으로 증가하는 것으로 나타났다. 마찬가 지로 SO

H의 함량이 증가할수록 수용성의 특성은 크게 향상되고 분자량은 약간 증가를 하는 것으로 나타났다.

LSs의 열안정성은 SO

H의 함량이 증가할수록 char Table 4. Char residues and maximum degradation temperature of kraft lignin and lignosulfontes

ASL L.S_2.5 L.S_5.0 L.S_7.5 L.S_10.0

Char residues (%) 43.7 49.6 49.7 50.4 47.9

Max. degradation temp. (℃) 360.3 335.3 332.8 328.8 332.8

Glass transition temp. (℃) 137.8 137.9 138.4 138.6 138.3

Fig. 4. TG thermograms of kraft lignin and lignosulfontes.

residue는 증가하지만 최대분해 온도는 오히려 SO

H의 함량이 높을수록 낮아지는 결과가 나타났는데 이는 설폰 산기의 열분해가 300℃ 부근에서 일어나 낮아진 결과로 사료된다. 반면에 LSs의 유리전이온도에는 뚜렷한 차이 가 없는 것으로 나타났다. 따라서 본 연구를 통해 리그닌 의 분자량 및 열적 특성에 큰 변화 없이 크라프트 리그닌 의 용해성을 향상시킬 수 있었으며, 이러한 용해성이 개 선된 리그닌은 다양한 리그닌 기반 유도체화 반응성 등 을 효과적으로 개선시켜 줄 것으로 판단되므로 다양한 리그닌 기반 바이오소재 개발에 기초적이며 유용한 자료 로 활용될 수 있을 것으로 기대된다.

사 사

이 논문은 2018년도 정부(교육부)의 재원으로 한국연 구재단의 기초연구(No. 2018R1D1AB07041578) 및 2018년도 강원대학교 대학회계 학술연구조성비로 연구 하였음.

Literature Cited

1. Tejado, A., Pena, C., Labidi, J., Echeverria, J.

M., and Mondragon, I., Physico-chemical characterization of lignins from different sources for use in phenol-formaldehyde resin synthesis, Bioresource Technology 98(8):1655- 1663 (2007).

2. Hwang, B. H., Chemistry of Lignin: Synthesis, Decomposition, Decomposition, Publishing Department of Kangwon National University, Chuncheon, Korea (2011).

3. Wells, T. and Ragauskas, A. J., On the future of lignin-derived materials, chemicals and energy, Innovative Energy & Research 5(2):

e117 (2016).

4. Ralph, J., Lignin Structure: Recent Develop- ments, US Dairy Forage Research Center, USDA-Agricultural Research Service, Madi- son, WI, USA (1999).

5. Ralph, J., Hatfield, R. D., Piquemal, J., Yahiaoui, N., Pean, M., Lapierre, C., and Boudet, A. M., NMR characterization of altered lignins extracted from tobacco plants down-regulated for lignification enzymes cin- namylalcohol dehydrogenase and cinnamoyl- CoA reductase, Proceedings of the National Academy of Sciences, 95(22):12803-12808 (1998).

6. Yoon, B. H., Yoon, S. L., Wang, L. G., and Choi, G. H., Lignin and Chemistry of Pulp, Publishing Department of Kangwon National University, Chuncheon, Korea (2017).

7. Moon, S. P., Utilization of lignin: Past, pres- ent, future, Proceeding of Fall Conference of KTAPPI, Chuncheon, Korea, p. 34 (2013).

8. Bhutto, A. W., Qureshi, K., Harijan, K., Abro, R., Abbas, T., Bazmi, A. A., Karim, S., and Yu, G., Insight into progress in pre-treatment of lignocellulosic biomass, Energy 122:724-745 (2017).

9. Zhou, H., Yang, D., Qiu, X., Wu, X., and Li, Y., A novel and efficient polymerization of lig- nosulfonates by horseradish peroxidase/H

O

incubation. Applied Microbiology and Biotech- nology 97(24):10309-10320 (2013).

10. Choi, C. S., Bae, J. H., Park, J. H., Seo, J. H., and Kim, Y. S., Characterization of fraction- ated hardwood kraft lignin with organic sol- vents, Journal of Korea TAPPI 50(6):42-53 (2018).

11. Lisperguer, J., Perez, P., and Urizar, S., Structure and thermal properties of lignins:

Characterization by infrared spectroscopy and differential scanning calorimetry, Journal of the Chilean Chemical Society 54(4):460-463 (2009).

12. Inwood, J. P. W., Pakzad, L., and Fatehi, P., Production of sulfur containing kraft lignin products, BioResources 13(1):53-70 (2018).

13. Boeriu, C. G., Bravo, D., Gosselink, R. J., and

van Dam, J. E., Characterisation of struc- ture-dependent functional properties of lignin with infrared spectroscopy, Industrial Crops and Products 20(2):205-218 (2004).

14. Rodr íguez-Lucena, P., Lucena, J. J., and Hern ández-Apaolaza, L., Relationship between the structure of Fe-Lignosulfonate complexes determined by FTIR spectroscopy and their reduction by the leaf Fe reductase, The Proceedings of the International Plant Nutrition Colloquium XVI, CA, USA (2009).

15. El Mansouri, N. E. and Salvad ó, J., Analytical methods for determining functional groups in various technical lignins, Industrial Crops and Products 26(2):116-124 (2007).

16. Zhang, H. Bai, Y., Zhou, W., and Chen, F., Color reduction of sulfonated eucalyptus kraft lignin, International Journal of Biological Macromolecules 97:201-208 (2017).

17. Hatakeyama, T., Asano, Y., and Hatakeyama, H., Mechanical and thermal properties of rigid polyurethane foams derived from sodium ligno- sulfonate mixed with diethylene-, triethylene- and polyethylene glycols, Macromolecular Symposia 197(1):171-180 (2003).

18. Park, S. Y., Kim, J. Y., Youn, H. J., and Choi, J. W., Fractionation of lignin macromolecules

by sequential organic solvents systems and their characterization for further valuable applications, International Journal of Biologi- cal Macromolecules 106:793-802 (2018).

19. Hatakeyama, T., Matsumoto, Y., Asano, Y., and Hatakeyama, H., Glass transition of rigid polyurethane foams derived from sodium lig- nosulfonate mixed with diethylene, triethylene and polyethylene glycols, Thermochimica Acta 416(1-2):29-33 (2004).

20. Sahore, R., Estevez, L. P., Ramanujapuram, A., DiSalvo, F. J., and Giannelis, E. P., High- rate lithium-sulfur batteries enabled by hier- archical porous carbons synthesized via ice templation, Journal of Power Sources 297:188- 194 (2015).

21. Seo, J. H., Bae, J. H., Choi, C. S., Lee, H. W., Jeong, H., and Kim, Y. S., Studies on the physical and chemical properties of lignins extracted from various pretreatment methods, Journal of Korea TAPPI 50(5):5-15 (2018).

22. Duval, A., Molina-Boisseau, S., and Chirat, C., Comparison of kraft lignin and lignosul- fonates addition to wheat gluten-based mate- rials: Mechanical and thermal properties.

Industrial Crops and Products 49:66-74

(2013).
