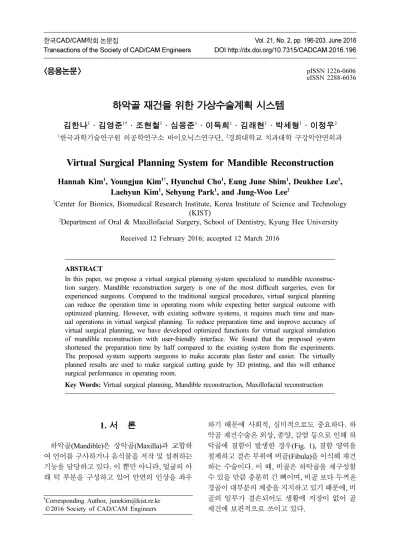

Virtual Surgical Planning System for Mandible Reconstruction

Virtual Surgical Planning System for Mandible Reconstruction

Hannah Kim

¹

^1†

¹

¹

¹

¹

¹

²

1

2

ABSTRACT

In this paper, we propose a virtual surgical planning system specialized to mandible reconstruc- tion surgery. Mandible reconstruction surgery is one of the most difficult surgeries, even for experienced surgeons. Compared to the traditional surgical procedures, virtual surgical planning can reduce the operation time in operating room while expecting better surgical outcome with optimized planning. However, with existing software systems, it requires much time and man- ual operations in virtual surgical planning. To reduce preparation time and improve accuracy of virtual surgical planning, we have developed optimized functions for virtual surgical simulation of mandible reconstruction with user-friendly interface. We found that the proposed system shortened the preparation time by half compared to the existing system from the experiments.

The proposed system supports surgeons to make accurate plan faster and easier. The virtually planned results are used to make surgical cutting guide by 3D printing, and this will enhance surgical performance in operating room.

Key Words: Virtual surgical planning, Mandible reconstruction, Maxillofacial reconstruction

1. 서 론

하악골(Mandible)은 상악골(Maxilla)과 교합하 여 언어를 구사하거나 음식물을 저작 및 섭취하는 기능을 담당하고 있다. 이 뿐만 아니라, 얼굴의 아 래 턱 부분을 구성하고 있어 안면의 인상을 좌우

하기 때문에 사회적, 심미적으로도 중요하다. 하 악골 재건수술은 외상, 종양, 감염 등으로 인해 하 악골에 결함이 발생한 경우(Fig. 1), 결함 영역을 절제하고 결손 부위에 비골(Fibula)을 이식해 재건 하는 수술이다. 이 때, 비골은 하악골을 재구성할 수 있을 만큼 충분히 긴 뼈이며, 비골 보다 두꺼운 경골이 대부분의 체중을 지지하고 있기 때문에, 비 골의 일부가 결손되어도 생활에 지장이 없어 골 재건에 보편적으로 쓰이고 있다.

†Corresponding Author, [email protected] © 2016 Society of CAD/CAM Engineers

이와 같은 하악골의 기능적, 심미적 측면을 모 두 충족시키기 위해서는 하악골의 본래 형태와 가 장 유사하게 재건하는 것이 중요하다. Fig. 2에서 볼 수 있듯이 하악골은 U자 형태를, 비골은 긴 막 대 형태를 띄고 있다. 때문에 비골을 하악골의 형 태에 맞추기 위해 여러 조각으로 절단 및 접합함 으로써 하악골을 재건하게 된다.

하지만 하악골은 해부학적 구조가 복잡하고, 주 변의 많은 근육들이 하악골 운동에 연관되어 있으 며 비골 피판의 혈관 및 피부 이식을 고려해야 하 기 때문에 매우 어려운 수술로 분류되고 있다. 종 양과 결손 부위의 위치와 크기 등의 상태에 따라, 비골의 절단면을 결정하고 접합 위치와 각도를 설 정하는 것은 숙련된 임상의에게도 매우 어려운 영 역에 해당한다. 기존에는 정확한 수술계획 산출물 없이 임상의가 구상한 수술계획을 바로 수술에 적 용하였고, 이로 인해 수술 중 추가적인 골 절제가 빈번히 일어나 수술 시간이 지연되는 문제가 있었 다. 이와 같은 문제를 개선하고자, 가상환경에서 보다 정확한 수술계획을 수립하기 위해 CAD 기 능을 포함한 수술계획 소프트웨어들이 사용되어 왔다. 대표적인 시스템으로는 유럽과 미국을 중심 으로 개발된 3-matic

^[1]

^[2]

^[3]

^[4]

따라서 본 연구에서는 하악골 재건수술의 특성 을 고려한 가상수술계획 시스템을 제안한다. 제안 시스템에서는 하악골 재건수술의 수술계획 시간 을 단축시키고 임상의가 정확한 수술계획을 세워 수술의 성공률을 향상시킬 수 있도록, 하악골 재

건 수술의 수술계획 수립 단계에 맞춘 기능들과 사용자 친화적인 인터페이스를 제공한다.

본 논문의 구성은 다음과 같다. 먼저 2장에서 는, 하악골 재건수술의 진행 단계에 맞춰, 본 논문 에서 제안하는 하악골 재건을 위한 가상수술계획 시스템을 설명할 것이다. 3장에서는 기존에 수술 계획 수립을 위해 사용되었던 소프트웨어와 제안 시스템의 수술계획 수립 시간을 비교실험 하고, 그 결과를 분석한다. 끝으로 4장에서는 본 연구의 결 론을 도출하고, 향후 연구에 대해 다루고자 한다.

2. 하악골 재건을 위한 가상수술계획 시스템

하악골 재건을 위한 가상수술계획 시스템은 Fig. 3에서와 같이, 실제 하악골 재건수술의 수술 진행 단계와 유사한 단계로 진행된다. 먼저 CT 영 상 또는 MR 영상과 같은 3차원 의료 영상에서 분 할된 3차원 골 모델을 이용하여, 하악골에 존재하 는 결함 영역을 절제한다. 이후 비골을 하악골의 형태에 맞추고 절단하는 단계를 반복하여 하악골 을 재구성 함으로써 수술계획을 수립한다. 수술계 획 결과는 실제 수술 시 골 절제를 위한 절단 가 이드의 제작에 사용될 수 있다

^[5]

2.1 하악골의 결함 영역 절제

하악골 내에 존재하는 암의 재발을 방지하기 위 하여, 암 조직으로부터 일정범위까지 절단함으로 써 결함 영역을 절제한다. 3차원 골 모델을 절단 Fig. 1 Mandible with tumor in CT slice image

Fig. 2 Segmented 3D bone meshes. Mandible(top) and fibula(bottom)

하기에 앞서, 모델 내에 존재하는 잘못된 연결성 이나 위상을 보정하기 위해 Mesh Healing

^[6]

절제할 영역에 절단평면(Cutting plane)을 생성 하여 절단할 면을 설정한다. 기존의 소프트웨어에 서는 절단평면을 생성하기 위해 스케치면 설정, 절단평면 생성, 절단평면 구축의 단계를 거쳐야 했 다. 하지만 제안 시스템에서는 Fig. 4(a)와 같이 별 도의 스케치면을 설정하지 않고, 현재 화면을 기 준으로 절단선(Cutting line)을 그릴 수 있도록 한 다. 이 때, 절단선을 그림과 동시에, 사용자 시점 방향으로 절단선을 전개시켜 절단평면을 생성한 다(Fig. 4(b)). 절단평면은 절단선을 곡선으로 생성

해 Fig. 4(f)에서 볼 수 있듯이 곡면으로 구성할 수 도 있다. 뿐만 아니라, 절단면 주변에 위치한 신경 과 혈관 등의 위치를 함께 확인할 수 있도록, 절단 평면에 환자의 의료 영상을 투영시켜 제공하고(Fig.

4(d)), Fig. 4(e)에서 보이는 것과 같이 의료영상 상 에서의 절단평면의 위치를 표시한다.

절단평면은 실제 수술에서 수술도구를 이용해 골을 절단하는 경로와 같다. 따라서 수술도구에 의 해 절제되는 영역만큼 두께가 주어져야 한다. 이 를 위해 본 연구에서는 절단평면을 기준으로 하 여, 절단평면의 점들을 전후 점들의 법선 벡터 방 향으로, 두께의 절반 만큼씩 확장시킴으로써 두께 를 부여한다(Fig. 4(c)). 이 때, 꺾인 지점에 위치한 점의 경우, 전후 점들의 법선 벡터의 합 벡터 방향 으로 확장시킨다. 하지만 꺾인 점을 두께의 절반 만큼씩 확장할 경우, 꺾인 부분이 움푹 들어간 형 상을 보이게 된다. 따라서 다음의 수식과 같이 꺾 인 지점에 위치한 점(P)에서의 확장 두께(χ

thickness

for mandible reconstruction

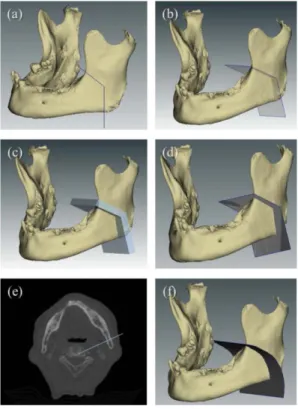

Fig. 4 Creation of cutting plane. (a) Cutting line, (b) Cutting plane, (c) Cutting plane with thickness, (d) Projected CT slice image on cutting plane, (e) Location of cutting plane (b) on CT slice image, and (f) Curved cutting plane

가진 절단평면을 형성한다.

다음의 수식에서 P

pre

next

pre

next

pre

next

k는 사용자가 설정한 두께의 1/2을, θ 는 와 가 이루는 각을 나타낸다.

(1)

이므로,

(2)

와 같이 표현할 수 있다. 이 때, 과 은 단 위 벡터이므로,

(3)

와 같이 정리되어 를 구할 수 있다. 도 같은 방법으로 구하여

(4)

를 얻는다.

이와 같이 두께가 부여된 절단평면을 이용하여, 하악골 모델에 이진화 차연산(Boolean operation, subtraction)

^[7]

비골의 위치화를 위해 2가지 방식의 위치 조절 기능을 제공한다. 먼저, 방향에 제한없는 이동과 트랙볼(Trackball) 타입의 회전을 통해 자유로운 움직임이 가능하게 한다. 또한, Fig. 6과 같이 3차

원 모델의 주축에 맞춘 피봇(Pivot)과 회전 가이드 를 통해, 사용자가 선택한 방향으로만 이동 및 회 전시킬 수 있도록 제한함으로써 미세한 조정이 가 능하게 한다. 이 때, 피봇(Pivot)과 회전 가이드의 위치는 회전 기준점으로 이용되며, 이를 변경시켜 회전의 기준점을 변경할 수도 있다.

가상환경에서의 위치화는 3차원 좌표계를 따라 이뤄지지만, 사용자는 화면을 통해 2차원 좌표계 로 투영된 모습을 보게 된다. 이 때문에 깊이 방향 (Z-축)을 간과하게 되어, 화면(X-Y평면)상에서 비 골을 위치시킨 후 가상공간 전체를 회전시켜 다시 위치시키는 과정을 여러 차례 반복하게 된다. 쉽 고 빠른 조작을 돕기 위해 Fig. 7과 같이 메인 뷰 (Main view) 뿐만 아니라, Y-축 방향으로 90도 회 전시킨 측면 뷰(Side view)와 X-축 방향으로 90도 회전시킨 바닥 뷰(Bottom view)를 제공해 깊이 방 향의 움직임도 한 눈에 볼 수 있도록 한다. 또한 메인 뷰의 카메라의 값을 측면 뷰 또는 바닥 뷰의 카메라의 값으로 변경시켜, 보조 뷰를 메인 뷰로 옮겨 조작할 수 있도록 한다.

비골의 위치화는 하악골의 원형을 고려하여 수 행되어야 하므로, 하악골, 비골, 그리고 절단평면 N

_pre

_next

D

_pre

_next

V

_pre

_next

_pre

_next

_pre

_next

N

_pre

_next

cosθ N

_pre

_next

_pre

_pre

= =

V

_pre

_pre

_next

_pre

_next

⎝ ⎠

⎜ ⎟

⎛ ⎞

^{– 1}

_pre

×

=

N

_pre

_next

V

_pre

_pre

_next

=

V

_pre

_next

χ

_thcikness

_pre

_next

Fig. 5 Cut mandible by subtraction of boolean operation with cutting planes

Fig. 6 Pivot and trackball aligned to the principal axis of the femur mesh

Fig. 7 Multi-view for mesh transformation. Main view (Left), Side view(Right top) and Bottom view (Right bottom)

로, 하악골 절제 단계에서 보존한 하악골 원본 모 델을 이용해 외곽선을 구한다. 외곽선 표시 기능 을 통해, 하악골 절제에 이용된 절단평면에 대한 절단면을 예측해 볼 수 있으며, 하악골의 경계에 맞춰 정교하게 비골을 위치시킬 수 있다.

2.3 비골 절단

Fig. 8(a)와 같이, 하악골의 형태에 맞게 위치화 된 비골을, 하악골 절제에 이용했던 절단평면으로 절단한다. 비골의 절단 또한 하악골 절제와 같이 3차원 골 모델과 절단평면 간의 이진화 차연산 (Boolean operation, subtraction)을 통해 수행한 다

^[3]

^[2]

비골이 절단된 이후에는 더 이상 절단평면과 겹 치는 영역이 존재하지 않아, 절단평면위에 외곽선 을 표시할 수 없다. 하지만 비골 조각끼리 맞춰 접 합해야 하는 경우 외곽선 표시 기능이 필요하게 된다. 이를 위해, 차 연산을 수행하기 전에 해당 절 단평면위에 형성했던 외곽선을 절단된 비골 조각 들에 할당한다. 그래서 Fig. 8(b)의 연두색 비골 조

에서는 이를 돕는 기능을 제공하지 않아 사용자가 직접 비골 조각을 원 형태와 위치로 복구시키고, 절단평면을 위치시켜 절단 가이드를 제작해왔다.

이와 같은 불편함을 개선하고자, 제안 시스템에서 는 비골 전용 보조 뷰를 통해 위치 및 회전 변환 이 적용되지 않은 비골을 보여준다. 또한 비골을 절단할 때에, 해당 절단평면을 복제해 비골의 변 환을 역으로 적용시켜, 비골의 원 위치에서의 절 단평면을 나타낼 수 있도록 한다(Fig. 9(b)).

2.4 하악골 재건수술계획 수립

하악골의 결손 영역을 비골 조각으로 모두 재건 할 때까지, 비골을 하악골의 형태를 따라 위치시 키고 절단하는 단계를 반복한다. Fig. 9는 하악골 재건수술계획 수립 결과이다. Fig. 9(a)는 메인 뷰 에서의 수술계획 결과를, Fig. 9(b)는 비골 전용 보 조 뷰에서의 수술계획 결과를 나타낸다. 수술계획 수립이 완료되면, 하악골과 하악골 절단에 사용된 절단평면을 출력해 하악골 절단 가이드제작에 이

Fig. 8 Contours of located fibula and mandible (a) Contours of fibula before cutting (dark green line) and (b) Preserved contours of cut fibula segment (light green line) and a new contour of relocated fibula segment (dark green line on cutting plane)

Fig. 9 Reconstructed mandible with fibula. (a) Planning result in main view and (b) Transformed fibula to original location with cutting planes on sub view

용할 수 있고, 비골 전용 보조 뷰 전체를 출력해 비골 절단 가이드를 제작 할 수 있다.

3. 실험 및 결과

3.1 실험 방법 및 실험 데이터

제안 시스템과 기존에 하악골 가상수술계획 수 립에 쓰이는 소프트웨어 간의 수술계획 수립시간 을 비교한다. 비교 대상 소프트웨어로는 Materialise

^®

^®

^®

실험 데이터는 5명의 서로 다른 환자의 CT 영 상으로부터 수동 검출한 3차원 골 모델에 Mesh healing을 수행한 데이터이다. 각 데이터는 3차원 하악골 모델과 비골 모델 하나씩 포함하여 하나의 데이터 세트를 이룬다. 모든 데이터 세트의 하악 골 모델은 암으로 인한 결함 영역을 포함하고 있 다. 이와 같이 구성된 총 5개의 데이터를 사용한다.

실제 임상의가 하악골 재건 수술계획을 수립할 때에는, 비골과 함께 이식할 피부와 혈관의 위치 를 고려하여 다양한 수술계획을 수립해 비교한 뒤 최종 수술계획을 결정하게 된다. 이와 같은 결정 에는 임상의의 진단이 반영되어 임상평가가 이뤄 져야 한다. 하지만 본 논문의 실험에서는 각 데이 터 세트 별로 목표 수술계획 결과를 제시하고, 이 목표 계획과 같은 계획을 수립하는데 걸리는 시간 을 측정하여 비교하였다.

수술계획 수립 시간의 측정방법은 다음과 같 다. 제안 시스템과 비교 소프트웨어에서, 각 실험 데이터마다 주어진 목표 수술계획 결과와 동일한 수술계획을 수립하도록 한다. 시간의 측정은 3차 원 모델을 로드하는 단계부터 시작한다. 이후 수 술계획을 수립하고, 골 모델의 절단에 사용되었던 절단평면을 원본 골 모델에 위치시키고 절단된 모 델을 복원하는 단계까지를 포함한다.

3.2 실험 결과 및 분석

실험 결과, 제안 시스템과 기존 시스템을 통한 가상수술계획 수립 시간은 Table 1과 같이 측정되 었다. 제안 시스템의 평균 수술계획 수립 시간은 4분 21초로, 기존 시스템의 경우 9분 48초로 측정 되어, 제안 시스템이 평균적으로 2배 이상 더 빠 른 것으로 나타났다. 이는 제안 시스템에서 빠르 고 정확한 수술계획을 돕기 위해, 하악골 재건수 술에 최적화된 기능을 제공하기 때문인 것으로 생 각된다. 절단평면 생성의 경우 기존 시스템에서는 3~4번의 단계를 거쳐야 했지만, 제안 시스템에서 는 현재 화면상에서 직선을 그림으로써 바로 생성 할 수 있도록 하였다. 또한 포인트 매칭 기능, 외 곽선 표시 기능, 다중 뷰 기능을 제공함으로써, 기 존 시스템에 비해 빠르고 정확하게 골 모델 조각 을 접합할 수 있도록 도왔다.

두 시스템 모두에서 2개의 비골 조각을 이용한 경우, 1개를 이용한 경우보다 약 2~3배의 시간이 더 소요되었다. 이는 조각의 수가 증가하면 비골 의 위치화와 절단 단계가 그 만큼 반복되기 때문 이다. 하지만 비골 조각이 1개에서 2개로 증가함 에 따라 제안 시스템은 약 3분의 시간이 더 소요 된 반면, 기존 시스템은 약 10분이 더 소요되었 다. 이를 통해 기존 시스템은 비골 조각 개수의 증 가에 따른 시간의 증가 폭이 제안 시스템에 비해 큰 것을 알 수 있었다.

실제 수술계획의 수립을 위해서는 명확한 하나 의 목표 수술계획을 두고 수립하는 것이 아니라, 비골과 연결된 피부와 혈관을 고려하여 여러 개의 수술계획을 수립한 다음, 이를 비교하고 수정 보 완하여 최적의 계획을 얻게 된다. 따라서 임상의 의 실제 수술계획 수립 과정에서는, 제안 시스템 과 기존 시스템 간의 소요 시간 차이가 더 벌어질 것으로 예측된다.

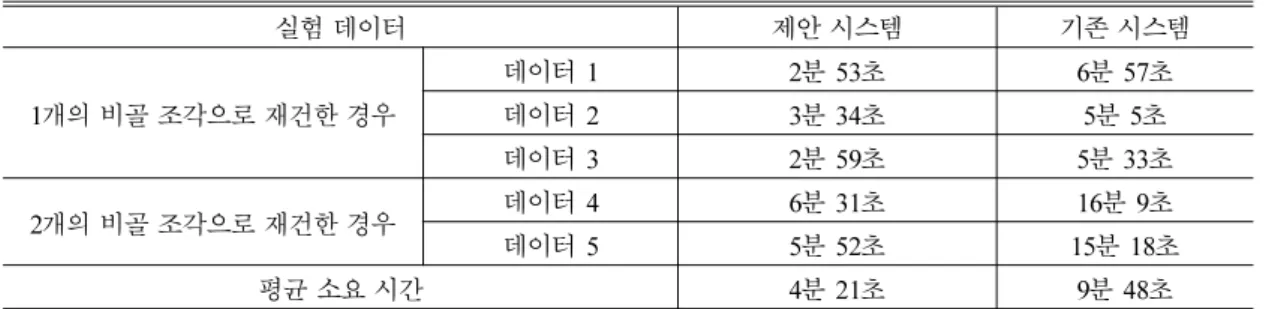

Table 1 Virtual operative time of proposed system and compared system

실험 데이터 제안 시스템 기존 시스템

1개의 비골 조각으로 재건한 경우

데이터 1 2분 53초 6분 57초

데이터 2 3분 34초 5분 5초

데이터 3 2분 59초 5분 33초

2개의 비골 조각으로 재건한 경우 데이터 4 6분 31초 16분 9초

데이터 5 5분 52초 15분 18초

평균 소요 시간 4분 21초 9분 48초

수술계획 수립을 마친 후 절단 가이드의 생성을 위해 절단평면과 절단된 골 모델을 복원하는 단계 를 거친다. 제안 시스템에서는 비골 전용 보조 뷰 를 통해 비골을 절단함과 동시에 자동으로 복원이 진행되어 별도의 작업이 요구되지 않았다. 하지만 기존 시스템의 경우 수술계획을 수립한 이후에 절 단평면과 골 모델을 복원하는 과정에서 특히 많은 시간이 소요되었다.

Fig. 10은 실험 데이터 4의 목표 수술계획대로 수술계획을 수립한 결과로, Fig. 10(a)는 제안 시 스템에서의 결과를, Fig. 10(b)는 기존 시스템에서 의 결과를 보여준다. 제안 시스템을 사용했을 때 수술계획 수립 시간이 약 10분 단축되었음에도 불 구하고, 기존 시스템에서의 결과와 유사한 결과를 도출 되었음을 확인할 수 있었다.

제안 시스템을 경험한 임상의는, 절단평면 생성 기능과 비골 전용 뷰를 포함한 제안 시스템의 기 능들이 수술 시뮬레이션 과정에서 유용하였고, 이 로 인해 수술계획 시간을 단축시킬 수 있었다고 평했다.

4. 결 론

본 논문에서는 하악골 재건수술을 위한 가상수 술계획 시스템을 제안하였다. 하악골 재건수술의 수술계획 시간을 단축시키고, 정확한 수술계획을 세워 수술의 성공률을 향상시킬 수 있도록, 하악 골 재건수술에 최적화된 기능들과 인터페이스를 구현해 제공하였다. 동일한 목표 수술계획에 대 해, 기존의 가상수술계획 시스템과 제안 시스템의 수술계획 수립시간을 비교 측정한 결과, 제안 시 스템을 이용하였을 때, 약 2배 가량 빠르게 수술

대한 유사한 재건을 통해 기능적, 심미적으로 뛰 어난 결과를 얻을 수 있다. 또한 수술계획 결과를 이용해 제작한 절단 가이드를 수술에 사용함으로 써, 최소한의 하악골 절제가 가능해 수술시간을 단 축시킬 수 있다. 뿐만 아니라, 재건수술의 특성상 재건수술에 대한 교육이 제한적인 실정에서, 술기 를 익힐 수 있는 시스템 환경으로도 사용될 수 있다.
