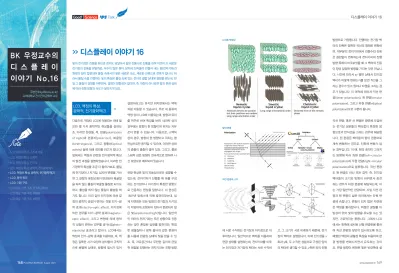

>> 디스플레이 이야기 16

LCD, 액정의 특성,

광학적, 전기광학적(2)

다음으로, 액정이 LCD에 적용되는 데에 필 요한 몇 가지 광학적인 현상들을 살펴보 죠. 이러한 현상들, 즉, 편광(polarization of light)과 편광자(polarizer), 복굴절 (birefringence), 그리고 광활성(optical activity) 등에 대해 정리를 하고자 합니다.

앞에서는 액정과 관련된 전기광학적 특성 의 발전 과정을 설명하였습니다. 이러한 전 기광학적 특성을 조금 더 들어가보죠. 물질 에 전기장이나 자기장, 심지어 변형을 가하 면 그 결정의 대칭성 등이 변경되어 복굴절 을 띄지 않는 물질이 복굴절 물질로 되기도 하고, 활성을 띄지 않는 물질이 활성을 띄 기도 합니다. 이와 같이 전기장에 의해 결 정의 광학적 성질이 변하는 것을 전기-광 학 효과(electro-optic effect), 자기장에 의한 경우를 자기-광학 효과(magneto- optic effect), 그리고 변형에 의해 광학 적 성질이 변하는 경우를 광 탄성(photo- elasticity) 효과라고 합니다. LCD에서는 액정의 전기-광학 효과를 이용하죠. 즉, 액 정은 길쭉한 시가 모양의 분자들이 규칙적 으로 배열된 상태로, 방향에 질서가 있어

결정이라고는 하지만 위치면에서는 액체 처럼 이동할 수 있습니다. 주로 세 종류의 액정 상이 LCD에 이용되는데, 방향과 위치 를 위주로 하여 특징을 보면, 네마틱 상의 경우에는 방향이 한 방향이며 위치는 자유 로이 변할 수 있습니다. 다음으로, 스멕틱 상의 경우, 방향이 한 방향이고 위치는 평 면상으로만 움직일 수 있으며, 이러한 상태 의 층들이 층층이 쌓여 있죠. 그리고, 콜레 스테릭 상은 방향이 연속적으로 변하여 나 선 모양으로 배치되어 있습니다.

편광 현상은 빛의 파동성으로만 설명될 수 있는데, 전자기파가 진행할 때 파를 구성 하는 전기장이나 자기장이 특정한 방향으 로 진동하는 현상을 말합니다. 이 현상은 1809년 말뤼스에 의해 발견되었는데, 실 제 자연광은 모든 방향의 전기장과 자기장 이 다양하게 포함되어 있어서 편광되지 않 은 빛(unpolarized light)입니다. 일반적 인 의미의 전자기파는 모든 방향으로 진동 하는 빛이 혼합된 상태를 말하지만, 특정 한 광물질이나 광학 필터와 같은 편광자 를 사용해 편광된 상태의 빛을 얻을 수 있 죠. 즉, 자유공간이나 무한한 길이의 균일 한 매질을 진행하는 전자기파는 진행 방향
