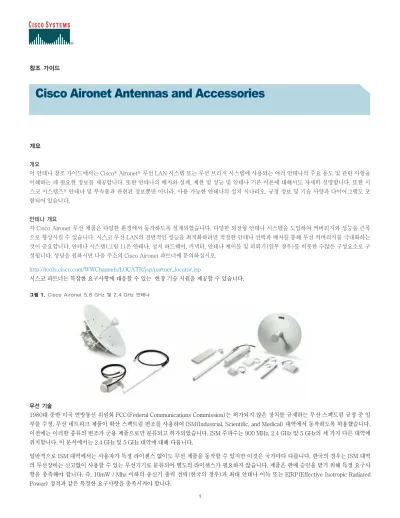

Cisco Aironet Antennas and Accessories

(1)

참조 가이드

개요

이 안테나 참조 가이드에서는 Cisco^�Aironet^�무선 LAN 시스템 또는 무선 브리지 시스템에 사용되는 여러 안테나의 주요 용도 및 관련 사항을 이해하는 데 필요한 정보를 제공합니다. 또한 안테나의 배치와 설계, 제한 및 성능 및 안테나 기본 이론에 대해서도 자세히 설명합니다. 또한 시 스코 시스템즈^�안테나 및 부속품과 관련된 정보뿐만 아니라, 사용 가능한 안테나의 설치 시나리오, 규정 정보 및 기술 사양과 다이어그램도 포 함되어 있습니다.

안테나 개요

각 Cisco Aironet 무선 제품은 다양한 환경에서 동작하도록 설계되었습니다. 다양한 외장형 안테나 시스템을 도입하여 커버리지와 성능을 큰폭 으로 향상시킬 수 있습니다. 시스코 무선 LAN의 전반적인 성능을 최적화하려면 적절한 안테나 선택과 배치를 통해 무선 커버리지를 극대화하는 것이 중요합니다. 안테나 시스템(그림 1)은 안테나, 설치 하드웨어, 커넥터, 안테나 케이블 및 피뢰기(일부 경우)를 비롯한 수많은 구성요소로 구 성됩니다. 상담을 원하시면 다음 주소의 Cisco Aironet 파트너에 문의하십시오.

http://tools.cisco.com/WWChannels/LOCATR/jsp/partner_locator.jsp

시스코 파트너는 복잡한 요구사항에 대응할 수 있는 현장 기술 지원을 제공할 수 있습니다.

그림 1. Cisco Aironet 5.8 GHz 및 2.4 GHz 안테나

Cisco Aironet Antennas and Accessories

무선 기술

1980대 중반 미국 연방통신 위원회 FCC(Federal Communications Commission)는 허가되지 않은 장치를 규제하는 무선 스펙트럼 규정 중 일 부를 수정, 무선 네트워크 제품이 확산 스펙트럼 변조를 사용하여 ISM(Industrial, Scientific, and Medical) 대역에서 동작하도록 허용했습니다.

이전에는 이러한 종류의 변조가 군용 제품으로만 분류되고 허가되었습니다. ISM 주파수는 900 MHz, 2.4 GHz 및 5 GHz의 세 가지 다른 대역에 위치합니다. 이 문서에서는 2.4 GHz 및 5 GHz 대역에 대해 다룹니다.

일반적으로 ISM 대역에서는 사용자가 특정 라이센스 없이도 무선 제품을 동작할 수 있지만 이것은 국가마다 다릅니다. 한국의 경우는 ISM 대역 의 무선장비는 신고없이 사용할 수 있는 무선기기로 분류되어 별도의 라이센스가 필요하지 않습니다. 제품은 판매 승인을 받기 위해 특정 요구사 항을 충족해야 합니다. 즉, 10mW / Mhz 이하의 송신기 출력 전력(한국의 경우)과 최대 안테나 이득 또는 EIRP(Effective Isotropic Radiated Power) 정격과 같은 특정한 요구사항을 충족시켜야 합니다.

(2)

Cisco Aironet 제품군에서는 2.4-GHz 및 5-GHz 대역을 모두 사용합니다. 한국에서 세 가지 대역은 신고없이 사용하는 무선기기들을 위한 대 역으로 정의되며 ISM 대역으로 알려져 있습니다. ISM 대역은 다음과 같습니다.

● 900 MHz(902-928MHz)

● 2.4 GHz(2.4-2.4835 GHz)-IEEE 802.11b

● 5 GHz(5.15-5.35 및 5.725-5.825 GHz)-IEEE 802.11a, HIPERLAN/1 및 HIPERLAN/2. 이 대역은 UNII 대역으로도 알려져 있으며 3개 의 하위 대역인 UNII1(5.150-5.250 GHz), UNII2(5.250-5.350 GHz) 및 UNII3(5.725-5.825 GHz)이 있습니다.

각 범위의 특성은 각기 다릅니다. 주파수가 낮을수록 범위가 향상되지만 대역폭 제한으로 인해 데이터 속도는 낮아집니다. 주파수가 높을수록 범 위는 줄어들지만 반사로 인해 더 많은 감쇠가 발생합니다.

다이렉트 시퀀스 확산 스펙트럼

다이렉트 시퀀스(DS: Direct Sequence) 확산 스펙트럼 방식에서는 중복되는 정보를 RF 신호로 인코딩합니다. 모든 데이터 비트는 칩핑 (chipping) 시퀀스 또는 Barker 시퀀스라고 불리는 연속된 칩으로 확장됩니다. 칩핑율(chipping rate)은 미국 FCC의 규정에 따라 1-Mbps 및 2-Mbps 속도에서는 10개의 칩이고 11-Mbps 속도에서는 8개의 칩입니다. 따라서 11-Mbps에서는 1비트의 데이터에 대해 8개의 비트가 전 송됩니다. 확산 스펙트럼 주파수 채널에서는 칩 시퀀스가 병렬로 전송됩니다.

주파수 호핑 확산 스펙트럼

주파수 호핑(FH: Frequency Hopping) 확산 스펙트럼은 미리 정해진 시간과 채널에서 주파수 간에 이동하거나 건너뛸 수 있도록 지원하는 무선 장치를 사용합니다. 규정에 따르면 임의의 한 채널에 소요되는 최대 시간은 400밀리초입니다. 1-Mb 및 2-Mb FH 시스템의 경우는 호핑 패턴 에 75개의 다른 채널이 포함되어야 하며 모든 채널을 사용한 후에 특정 채널을 다시 사용해야 합니다. 최대 10-Mb까지 데이터 속도를 허용하는 WBFH(Wide Band Frequency Hopping) 시스템의 경우는 최소 15개의 채널을 사용해야 하며 이 채널이 중복되어서는 안됩니다. 83 MHz의 스 펙트럼만을 사용하므로 시스템의 채널이 15개로 제한되어 확장성이 문제가 됩니다.

송신기 전력과 안테나가 동일하면, 모든 경우에 DS 시스템의 범위, 확장성, 전송량이 FH 시스템보다 좋습니다. 이 때문에 시스코는 확산 스펙트 럼 제품에서 DS 시스템만을 지원하기로 했습니다.

OFDM(Orthogonal Frequency Division Multiplexing)

802.11a 및 802.11g 데이터 전송에 사용되는 OFDM은 오래된 DS 시스템에 비해 더 나은 성능을 제공합니다. OFDM 시스템에서 각 톤은 인접 톤에 직각을 이루므로 DS에 필요한 주파수 분리 대역이 필요치 않습니다. 이 분리 대역은 대역폭의 효율성을 낮추고 사용 가능한 대역폭의 최대 50%를 소모합니다. OFDM은 많은 협대역 톤으로 구성되기 때문에 협대역 간섭에 의해 신호가 거의 감소되지 않으므로 나머지 주파수 구성요소 에 거의 또는 전혀 영향을 미치지 않습니다.

안테나 특성 및 정격

안테나는 이득, 방향 및 극성과 같은 세 가지 기본 특성을 무선 시스템에 제공합니다. 이득(Gain)은 전력 상승의 단위이고 방향은 전송 패턴의 모 양입니다. 안테나는 손전등의 반사기에 비유할 수 있습니다. 반사기는 광선을 특정 방향으로 강하게 모아주며 무선 시스템에서 Parabolic Dish 안테나가 RF 신호를 모아주는 것과 유사합니다.

정격 안테나 이득은 데시벨 단위이며 이것은 두 값의 비율을 나타냅니다. 일반적으로 안테나 정격은 등방성(isotropic) 안테나 또는 다이폴 (dipole) 안테나의 이득입니다. 이소트로픽 안테나는 균일한 3차원 방사 패턴을 가진 이상적이며 이론적으로만 존재하는 안테나이며 반사기가 없는 손전등과 유사합니다. dBi는 특정 안테나의 전력 수준을 이론적인 이소트로픽 안테나와 비교하는 데 사용됩니다. 미국 FCC에서는 계산 단 위로 dBi를 사용합니다. 이소트로픽 안테나의 정격 전력은 0 dB입니다. 예를 들어, 같은 이소트로픽 안테나와 비교할 때 이득/손실이 0이 된다고 알려져 있습니다.

(3)

이소트로픽 안테나와 달리 다이폴 안테나는 실제 안테나이며 Cisco Aironet 액세스 포인트, 기지국 및 작업 그룹 브리지에서 표준인 안테나입니 다. 다이폴 안테나는 이소트로픽 안테나에 비해 방사 패턴이 다양합니다. 다이폴 안테나가 수직으로 서있다고 가정할 때, 다이폴 방사 패턴은 수 평면으로 360도, 수직면으로 75도로 그 모양은 도넛을 닮았습니다. 광선이 "약간" 집중되기 때문에 다이폴 안테나는 수평면에서 이소트로픽 안 테나에 비해 2.14dB의 이득을 갖습니다. 다이폴 안테나는 이소트로픽 안테나에 비해 2.14dBi의 이득을 갖는다고 알려져 있습니다.

일부 안테나는 다이폴 안테나를 기준으로 정격이 지정되며 이 경우는 접미사 dBd 표시가 붙게 됩니다. 따라서 다이폴 안테나의 이득은 0 dBd(=

2.14dBi)입니다.

참고로 대다수의 설명서에서는 다이폴 안테나의 이득을 2.2dBi라고 하지만 실제로는 2.14dBi로 대개는 올림한 것입니다.

안테나 종류

시스코는 2.4 GHz 제품군의 액세스 포인트 및 브리지와 5 GHz BR1400 브리지에 사용할 수 있는 다양한 종류의 여러 안테나를 공급합니다. 판 매를 위해 공급되는 모든 안테나는 FCC 승인을 받은 것입니다. 각 종류의 안테나는 서로 다른 커버리지 성능을 제공합니다. 안테나 이득이 증가 하면 커버리지의 각도는 그만큼 줄어듭니다. 일반적으로 이득이 높은 하이게인 안테나는 특정 방향으로만 긴 커버리지 거리를 제공합니다. 아래 의 방사 패턴은 시스코가 제공하는 여러 안테나(무지향성, Yagi 및 패치 안테나)의 커버리지 범위를 나타냅니다.

무지향성 안테나

무지향성 안테나(그림 2)는 360도의 방사 패턴을 제공하도록 설계되었습니다. 이 종류의 안테나는 안테나의 모든 방향에서 커버리지가 필요할 때 사용됩니다. 표준 2.14dBi “Rubber Duck”은 무지향성 안테나의 일종입니다.

그림 2. 무지향성 안테나

지향성 안테나

지향성 안테나는 다양한 스타일과 모양으로 제공됩니다. 안테나는 신호의 전력을 향상시키는 것이 아니라 송신기에서 받은 에너지를 전달해주는 역할만을 합니다. 이러한 에너지 전달을 통해 특정 방향으로 더 많은 에너지를 공급하고 다른 모든 방향으로는 더 적은 에너지를 공급합니다. 지 향성 안테나의 이득이 증가하면, 대개는 방사 각도가 감소하므로 커버리지 각도는 감소하지만 커버리지 거리는 더 늘어납니다. 지향성 안테나에 는 Yagi 안테나(그림 4), 패치 안테나(그림 3) 및 Parabolic Dish 안테나가 있습니다. Parabolic Dish 안테나의 RF 에너지 경로는 매우 좁으므로 설치자가 안테나의 각 위치를 정확하게 조정해야 합니다.

(4)

그림 3. 지향성 패치 안테나

그림 4. YAGI 안테나

다이버시티 안테나 시스템

다이버시티 안테나 시스템은 다중 경로 페이딩의 다중 경로 왜곡이라는 현상을 해결하기 위해 사용됩니다. 이 시스템은 가까운 거리에 있는 2개 의 동일한 안테나를 사용하여 동일한 물리적 공간에 커버리지를 제공합니다.

다중 경로 왜곡

다중 경로 간섭은 송신기와 수신기 사이에 RF 신호의 경로가 둘 이상인 경우에 발생합니다. 이 간섭은 다량의 금속성 표면이나 기타 RF 반사 표 면이 있는 장소에서 발생합니다.

빛과 소리가 물체에 반사되는 것처럼 RF도 그렇습니다. 즉, 송신 안테나에서 수신 안테나로 RF가 이동할 때 둘 이상의 경로가 있을 수 있습니다.

이 여러 신호가 수신 안테나와 수신기에서 결합되어 신호 왜곡을 일으킵니다.

다중 경로 간섭으로 인해 안테나의 RF 에너지가 상당히 높아질 수 있지만 데이터를 복구할 수는 없습니다. 안테나 종류와 안테나 위치를 변경하 여 다중 경로 간섭을 없앨 수 있습니다(그림 5).

지향성 Yagi 24 GHz에서 68-78도

24 GHz에서 28-80도

(5)

그림 5. 다중 경로 왜곡

이 현상은 자동차에서 흔히 일어납니다. 자동차를 멈추는 도중에는 라디오에서 잡음이 느껴질 수 있습니다. 하지만 약간만 더 앞으로 움직이면 방송이 더 선명하게 들리기 시작합니다. 자동차를 앞으로 움직이면 안테나가 약간 이동하게 되어 여러 신호가 모이는 지점을 벗어나기 때문입니 다.

다이버시티 안테나 시스템은 둘 중에 하나만 선택되지 절대 동시에 선택할 수 없는 스위치에 비교할 수 있습니다. 수신 모드에서 무선 장치는 올 바른 무선 패킷을 청취하기 위해 끊임없이 두 안테나를 전환합니다. 유효한 패킷의 최초 동조가 전달되면, 무선 장치는 한 안테나에서 동조 신호 를 평가한 후 다른 안테나로 전환하여 다시 동조 신호를 평가합니다. 그런 다음 최적의 안테나를 선택하고 나머지 패킷 부분에서 이 안테나만을 사용합니다.

전송 시에 무선 장치는 해당 해당 무선 장치와 마지막 통신할 때 사용하던 동일한 안테나를 선택합니다. 패킷이 실패하면 다른 안테나로 전환하 여 패킷을 다시 시도합니다.

다이버시티 안테나는 두 개의 다른 커버리지 셀을 커버하는 안테나 2개를 사용하기 위해 설계된 것이 아니라는 사실에 주의해야 합니다.. 이 방 식으로 사용할 때의 문제점은 안테나 1이 장치 1과 통신하는 중에 안테나 2 셀에 있는 장치 2가 통신을 시도하면 스위치 위치로 인해 안테나 2가 연결되지 않고 통신이 실패합니다. 다이버시티 안테나는 약간 떨어진 위치에 있는 두 안테나에서 동일한 공간을 커버해야 합니다.

최신 DS 물리 레이어 칩이 출시되고, 다이버시티 안테나 시스템을 사용함에 따라 다중 경로 간섭 처리 면에서 DS 시스템의 성능이 FH와 동등하 거나 능가하게 되었습니다. WBFH 출시로 인해 FH 시스템의 대역폭은 늘어났지만, 다중 경로 문제를 처리하는 성능에 상당한 영향을 미치기 때 문에 높은 RF 반사 장소에서 현재의 DS 시스템에 비해 범위가 더 줄어듭니다.

무선 LAN 설계

실제 물리적 환경을 검사하기 전에 애플리케이션의 이동성, 커버리지 방법 및 시스템 리던던시를 확인하는 것이 중요합니다. 둘 이상의 고정 사 용자를 연결하는 point-to-point와 같은 애플리케이션에는 지향성 안테나가 가장 적합할 수 있지만 일반적으로 이동 사용자에게는 여러 개의 무지향성 마이크로 셀이 필요합니다. 이 개별 마이크로 셀은 유선 LAN 인프라를 통해 서로 연결되거나 모든 Cisco Aironet 액세스 포인트에 내 장된 무선 리피터 기능을 사용하여 서로 연결될 수 있습니다. 모든 Cisco Aironet 무선 LAN 제품은 특허를 획득한 Cisco MicroCellular Architecture를 통해 복잡한 다중 셀 환경을 투명하게 지원하도록 설계되었습니다.

물리적 환경

이동성 문제가 해결되면 물리적 환경을 검사해야 합니다. 커버리지 공간은 안테나 선택에 있어 가장 중요한 결정 요인이지만 유일한 결정 기준은 아닙니다. 건물 구조, 천장 높이, 내부 장애물, 가능한 설치 위치 및 고객의 미적 요구 등도 고려되어야 합니다. 시멘트와 강철 구조의 무선 전파 특성은 분명 다릅니다. 창고 환경의 재고품 및 선반과 같은 내부 장애물도 결정 요인이 될 수 있습니다. 실외 환경에서는 나무, 차량, 건물 등과 같 은 여러 물체가 안테나 패턴에 영향을 미칠 수 있습니다.

(6)

네트워크 연결

액세스 포인트는 10/100-Mb 이더넷 연결을 사용합니다. 일반적으로 액세스 포인트는 안테나와 동일한 위치에 있습니다. 액세스 포인트를 배치 하는 최적의 위치는 스위치, 허브, 라우터 등의 다른 네트워크 구성요소가 있는 와이어링 클로짓일 수 있지만 이 경우는 그렇지 않습니다. 안테나 는 현장 검사를 통해 결정된 최적의 커버리지를 제공하는 위치에 배치되어야 합니다. 무선 LAN에 처음인 상당수의 사람들은 와이어링 클로짓에 서 액세스 포인트를 설치하고 RF 동축 케이블을 사용하여 안테나를 연결하려고 합니다. 안테나 케이블은 송신기와 수신기에서 안테나 시스템에 손실을 유발합니다. 케이블 길이가 길어질수록 유발되는 손실 정도도 커집니다. 최적의 효율로 동작하기 위해서는 케이블의 길이를 최대한 짧게 해야 합니다. 이 문서의 뒷부분의 케이블 관련 섹션을 참조하십시오.

건물 구조

건물 구조에 사용되는 자재의 밀도는 RF 신호가 통과하더라도 커버리지가 적절하게 유지되는 벽의 수를 결정합니다. 다음은 몇 가지 예입니다.

RF에 미치는 실제 효과는 현장에서 테스트되어야 하므로 현장 검사를 권장합니다.

종이 및 비닐 벽은 신호 전파에 거의 영향을 미치지 않습니다. 단단한 콘크리트 벽과 바닥, 조립형 콘크리트 벽의 경우는 하나 또는 두 개의 벽으 로 신호 전파가 제한될 수 있습니다. 이 경우는 콘크리트 내에 어떤 강철이 보강되는지에 따라 상당한 차이가 있을 수 있습니다. 콘크리트 및 콘 크리트 블록 벽에서는 셋 또는 네 개의 벽으로 신호 전파가 제한될 수 있습니다. 나무나 석고판의 경우는 대개 다섯 또는 여섯 개의 벽까지 전파 가 가능합니다. 두꺼운 금속 벽은 신호를 반사하므로 전파력이 떨어집니다. 강철 보강 콘크리트 바닥의 경우 하나 또는 두 개의 바닥 사이로 커버 리지가 제한됩니다.

일반적인 설치 환경에서의 권장사항은 다음과 같습니다.

● 창고/제조-대부분의 경우 이 설치에는 넓은 커버리지 공간이 필요합니다. 경험적으로 볼 때 20 - 25피트에 설치된 무지향성 안테나가 최적 의 전체 커버리지를 제공합니다. 이 경우도 물론 선반 높이, 선반 위의 자재 그리고 이 높이에 안테나를 배치하는 성능 등에 달려 있습니다. 안 테나를 더 높이 설치하면 안테나의 방사 각도가 아래쪽보다 더 바깥쪽을 향하므로 실제로 커버리지가 감소되기도 합니다. 최적의 성능을 위해 서는 원하는 커버리지 셀과 개방된 공간의 중앙에 안테나를 설치해야 합니다. 무선 장치가 벽에 설치된 경우 패치 또는 Yagi와 같은 지향성 안 테나를 사용하여 공간의 전파 성능을 향상시킬 수 있습니다. 안테나의 커버리지 각도는 커버리지 공간에 영향을 미칩니다.

● 소규모 사무실/소규모 소매점-표준 다이폴 안테나는 무선 장치의 위치에 따라 이러한 공간에 적절한 커버리지를 제공합니다. 하지만 사무실 의 구석에서는 패치 안테나가 적절한 커버리지를 제공할 수 있습니다. 최적의 성능을 위해 모든 장애물 위에 있는 벽에 안테나를 설치할 수 있 습니다. 이 안테나 종류의 커버리지는 주위 환경에 따라 다릅니다.

● 대기업/대규모 소매점-대부분의 경우 이 설치에는 넓은 커버리지 공간이 필요합니다. 경험적으로 볼 때 천장 대들보 바로 아래나 천장 바로 아래에 설치된 무지향성 안테나가 일반적으로 최적의 커버리지를 제공합니다. 이 경우는 자재 종류 및 건물 구조에 따라 다릅니다. 최적의 성 능을 위해서는 원하는 커버리지 셀과 개방된 공간의 중앙에 안테나를 배치해야 합니다. 무선 장치가 구석이나 건물 끝에 설치된 경우 패치 또 는 Yagi와 같은 지향성 안테나를 사용하여 공간의 전파 성능을 향상시킬 수 있습니다. 또한 여러 줄로 늘어선 선반과 같은 길고 좁은 공간의 경 우는 한쪽 끝에 지향성 안테나를 사용하여 커버리지를 향상시킬 수 있습니다. 안테나의 방사 각도도 커버리지 공간에 영향을 미칩니다.

● point-to-point-무선 브리지와 같은 두 지점을 서로 연결하는 경우 거리, 장애물 및 안테나 위치를 고려해야 합니다. 안테나를 실내에 설치 할 수 있고 거리가 수백 피트로 매우 짧은 경우는 표준 다이폴 또는 기둥 설치형 5.2dBi 무지향성 안테나를 사용할 수 있습니다. 다른 방법은 2 개의 패치 안테나를 사용하는 것입니다. 거리가 1/2마일 이상으로 매우 긴 경우는 하이게인 지향성 안테나를 사용해야 합니다. 이 안테나는 최 대한 높이 설치되어야 하며 나무, 건물 등과 같은 장애물의 위에 설치되어야 합니다. 지향성 안테나를 사용하는 경우는 안테나의 주요 방사 전 력 로브(lobe)가 서로 마주보도록 안테나를 정렬해야 합니다. 일직선 구간에서 Line-of-Site가 유지된다면 Parabolic Dish 안테나를 사용하 여 2.4 GHz에서 최대 25마일, 5 GHz에서 최대 12마일까지 도달할 수 있습니다. 지향성 안테나를 사용하면 간섭의 가능성이 거의 없으며 누군 가를 간섭할 가능성도 적습니다.

● point- to- multipoint 브리지-단일 지점이 여러 개의 원격 지점과 통신 중인 경우는 중앙에 무지향성 안테나를 사용하도록 고려해야 합니 다. 원격 지점에서는 주요 지점 안테나를 향하는 지향성 안테나를 사용할 수 있습니다.

(7)

케이블

위에서 언급한 것처럼, 케이블은 시스템에 손실을 유발하고 안테나의 이득을 떨어뜨리며 RF 커버리지 범위를 줄입니다.

상호 연결 케이블

표준 다이폴 안테나를 제외한 모든 안테나에 연결된 이 케이블은 무선 장치 및 안테나에 50(의 임피던스를 제공하여 두 항목을 유연하게 연결합 니다. 이 케이블은 손실 계수가 높으므로 매우 짧은 연결(대개 10피트 미만)을 제외하고는 사용해서는 안됩니다. 모든 안테나에서 일반적인 길 이는 36인치(일부 실외 안테나의 경우 12인치)입니다.

저손실/초저손실 케이블

시스코는 2.4 GHz 제품군에 사용할 수 있는 두 종류의 케이블을 제공합니다. 이 케이블은 표준 상호 연결 케이블보다 손실 계수가 훨씬 낮으므 로, 무선 장치와의 거리에 상관 없이 안테나를 배치해야 하는 경우 사용할 수 있습니다. 이 케이블은 저손실 케이블이지만 그래도 길이는 최소한 으로 유지해야 합니다. 시스코는 무선 장치와 떨어져 있는 안테나를 설치하기 위해 두 종류의 케이블을 제공합니다. 100피트 및 150피트 케이블 은 LMR600형 케이블이며 20피트 및 50피트 케이블은 LMR400형 케이블입니다. 네 가지 길이의 케이블에는 모두 RP-TNC 플러그 하나와 RP-TNC 잭 커넥터 하나가 제공됩니다. 이 케이블은 무선 장치에 연결되고 안테나상의 상호 연결 케이블에 연결됩니다.

커넥터

미국 Federal Code of Regulations에 따르면 2.4 GHz 및 5 GHz ISM 대역에서 사용되는 제품 중 1994년 6월 이후에 생산된 제품은 고유의 비 표준 커넥터(일반 사용자가 시장에서 즉시 구입할 수 없는 커넥터)를 사용해야 하거나 전문가가 설치하도록 설계되어야 합니다(여기서 전문가 란 RF 설치 및 규정 교육을 받은 사람을 말합니다). 2.4 GHz 제품의 상당수는 RF 교육을 받지 않은 사람에 의해 설치되므로 이 제품은 고유의 커넥터 규정을 따라야 합니다. BR1400는 RF 전문가 설치용 설계되었으므로 표준 `N'형 커넥터를 사용할 수 있습니다. Cisco Aironet 2.4 GHz 제품은 RP-TNC(Reverse Polarity -TNC) 커넥터를 사용합니다. 이 커넥터는 표준 TNC 커넥터와 유사하지만 표준 커넥터와는 짝이 될 수 없 습니다. Cisco Aironet 제품과의 호환성을 보장하려면 시스코의 안테나와 케이블을 사용하십시오.

FCC 규정에서는 5 GHz 무선LAN 대역의 하위 채널(UNII-1)에서 외부 안테나 사용을 금지하고 있습니다. 따라서 Cisco Aironet 5 GHz 액세 스 포인트와 클라이언트 장치에서는 영구적으로 고정된 안테나를 사용합니다. 이에 대한 자세한 내용은 규정 섹션에서 설명합니다.

설치 하드웨어

각 안테나에는 특정한 형태의 설치가 필요합니다. 2.4 GHz 안테나의 경우 표준 다이폴 안테나가 장치 뒷면의 RP-TNC 커넥터에 연결되는 반면 5.2dBi 기둥 설치형 omni 안테나 및 Yagi 안테나는 최대 1.5인치의 기둥에 설치되도록 설계되었습니다. 각 안테나에는 연결을 위한 설치 하드웨 어가 함께 제공됩니다. 13.5dBi Yagi 안테나에는 조정가능형 부착형 옵션이 있으며 이 옵션은 이 문서의 뒷부분에 포함되어 있습니다. 패치 안테 나는 벽이나 천장에 평평하게 설치되도록 설계되었으며 천장 부착형 안테나에는 천장 합판 지지대(cross-member) 연결부가 달려 있습니다.

2.4 GHz 21dBi Parabolic Dish 안테나는 1.625 - 2.375인치 기둥에 설치되며 미세 조정이 가능한 조임쇠로 안테나를 정확하게 조정할 수 있습 니다. 모든 BR1400 외부 5 GHz 안테나는 1.5 - 2.5 인치 범위의 기둥에 연결이 가능합니다.

대부분의 실내 환경의 경우 0.75인치 또는 1인치 전기 도관으로 적절하게 설치합니다. 실외 환경의 경우는 선택된 안테나의 정격 풍압을 견딜 수 있는 무거운 아연 또는 알루미늄 벽면 부착형 안테나를 사용해야 합니다.

Lightning Arrestor

실외 안테나를 설치하는 경우, 안테나와 케이블에 발생하는 전위 전하나 번개에서 유도된 서지 전압으로 인해 안테나가 손상될 가능성이 항상 있 습니다. BR1400는 전원 인젝터에 번개 차단 기능을 포함하고 있습니다. 한편 Aironet 피뢰기는 동축 송전선을 따라 이동하는 정전기와 번개 유 도 서지 전압으로부터 2.4 GHz - 5.8 GHz 무선 장비를 보호하도록 설계되었습니다.

(8)

제품의 하드웨어 설치 설명서에 따라 두 시스템을 적절히 접지해야 합니다. 이 보호 메커니즘은 직접 번개에 맞을 경우에는 손상을 막지 못합니 다.

동작 원리

Cisco Aironet Lightning Arrestor(그림 6)는 장치의 단락 효과를 이용하여 에너지 서지가 RF 장비에 도달하는 것을 막아줍니다. 서지는 약 0.0000001초(100 나노초)에서 50V 이하로 제한됩니다. 일반적인 번개 서지는 약 0.000002초(2 마이크로초)입니다.

그림 6. Cisco Aironet Lightning Arrestor

일반적인 IEEE 순간 과전압(서지) 차단은 0.000008초(8 마이크로초)입니다. Lightning Arrestor는 중앙 컨덕터와 접지 사이에 가스 방전 튜브 가 있는 50( 송전선입니다. 이 가스 방전 튜브는 전압 및 에너지 서지가 발생하면 거의 순간적으로 개방 회로에서 단락 회로로 전환되어 에너지 서지를 접지로 보냅니다.

설치

이 피뢰기는 실외 안테나 케이블과 Aironet 무선 장치 사이에 설치되도록 설계되었습니다. 피뢰기는 실내나 보호 공간 내부에 설치되어야 합니 다. 피뢰기에는 적절한 접지 연결이 필요합니다. 이를 위해 피뢰기에 연결된 접지부와 두꺼운 와이어(6번 구리선)를 사용하여 이 접지부를 적절 하게 지면에 접지합니다(그림 6 참조). 그림 6을 참조하십시오.

RF 전력값 이해

무선 주파수(RF: Radio Frequency) 신호가 케이블을 통해 송신기에서 안테나로 전달되거나 대기(또는 고체 장애물)를 통해 수신 안테나, 케이 블 및 수신 무선 장치로 전송될 때 다양한 손실과 이득에 노출됩니다. 고체 장애물을 제외한 대부분의 이러한 요인은 이미 알려져 있으며, 무선 LAN과 같은 RF 시스템의 동작 여부를 결정하기 위해 이러한 요인을 설계 과정에 사용할 수 있습니다.

데시벨

데시벨(dB) 단위는 한 전력값에 대한 다른 전력값의 비율을 나타내는 로그 단위입니다. 예를 들면 다음과 같습니다.

dB = 10 log10 (전력 A/전력 B)

3 dB의 증가는 2배의 전력 증가를 나타내고 6 dB의 증가는 4배의 전력 증가를 나타냅니다. 반대로 3 dB의 감소는 1/2의 전력 감소를 나타내고 6 dB의 감소는 1/4의 전력 감소를 나타냅니다. 표 1은 몇 가지 예를 보여줍니다.

(9)

증가 계수 감소 계수

0 dB 1 x (동일) 0 dB 1 x (동일)

1 dB 1.25 x -1 dB 0.8 x

3 dB 2 x -3 dB 0.5 x

6 dB 4 x -6 dB 0.25 x

10 dB 10 x -10 dB 0.10 x

12 dB 16 x -12 dB 0.06 x

20 dB 100 x -20 dB 0.01 x

30 dB 1000 x -30 dB 0.001 x

40 dB 10,000 x -40 dB 0.0001 x

표 1.데시벨 값 및 해당 계수

dBm mW dBm mW

0 dBm 1 mW 0 dBm 1 mW

1 dBm 1.25 mW -1 dBm 0.8 mW

3 dBm 2 mW -3 dBm 0.5 mW

10 dBm 10 mW -10 dBm 0.10 mW

12 dBm 16 mW -12 dBm 0.06 mW

13 dBm 20 mW -13 dBm 0.05 mW

15 dBm 32 mW -15 dBm 0.03 mW

17 dBm 50 mW -17 dBm 0.02 mw

20 dBm 100 mW -20 dBm 0.01 mW

30 dBm 1000 mW (1 W) -30 dBm 0.001 mW

40 dBm 10,000 mW (10 W) -40 dBm 0.0001 mW

정격 전력

일반적으로 무선LAN 장비는 알려져 있는 값과 비교하는 데시벨로 지정됩니다. 송신 전력과 수신 감도는“dBm”단위로 나타내며, 여기서“m”은 1 밀리와트(mW)를 나타냅니다. 따라서 0 dBm은 1 mW, 3 dBm은 2 mW, 6 dBm은 4 mW에 해당합니다. 예를 들어, Cisco Aironet 350 Series Access Point의 100 mW 송신 전력은 20 dBm과 동일합니다. 때로는 dBw가 동일한 용도로 사용되지만 이것은 1 와트(1000 mW)에 대 한 값으로 사용됩니다. dBm 값에 대한 일반적인 mW 값은 표 2와 같습니다.

표 2.dBm 값에 대한 일반적인 mW 값

(10)

실외 범위

무선 연결의 범위는 허용되는 최대 경로 손실에 따라 다릅니다. 실외 연결의 경우 두 안테나 사이의 Line-of-Sight가 명확하고 Fresnel 존의 공 간이 충분하다면 계산이 쉬워집니다. 두 안테나 사이의 명확한 Line-of-Sight를 위해서는 주 사이트에서 원격 위치의 안테나를 눈으로 볼 수 있 어야 합니다. 거리가 멀면 망원경을 사용할 수도 있습니다. 안테나 사이에 나무, 건물 등의 장애물이 있어서는 안됩니다.

거리가 6마일을 넘어가면 지구 곡면의 영향을 받으므로 더 높은 고도에 안테나를 설치해야 합니다.

Fresnel 존

Fresnel 존이란 시각상의 경로를 둘러싸고 있는 타원형의 공간을 말합니다. 이 공간은 신호 경로의 길이와 신호 주파수에 따라 달라집니다.

Fresnel 존은 계산이 가능하며 무선 연결을 설계할 때에 고려되어야 합니다(그림 7).

그림 7. Fresnel 존

표 3은 Line-of-Sight와 Fresnel 존 요구사항을 기준으로 다양한 거리에 따른 2.4 GHz 안테나의 높이 요구사항을 나타냅니다. 이 높이는 RF 경로 사이에 있는 어떤 장애물보다 높은 높이를 나타냅니다.

표 3. 2.4 GHz 안테나의 높이 요구사항

무선 연결 거리(마일) 근사값“F”(60% Fresnel 존) 근사값“C”(지구 곡면) 값“H”(설치 높이)

2.4 GHz에서 피트 장애물이 없는 경우 피트

1 10 3 13

5 30 5 35

10 44 13 57

15 55 28 83

20 65 50 115

25 72 78 150

(11)

Cisco.com에서는 2.4 GHz 및 5 GHz 제품을 위한 실외 브리지 범위 계산 유틸리티(Outdoor Bridge Range Calculation Utility)를 제공합니다.

이 유틸리티는 케이블 종류, 길이, 송신기 및 수신기 모델, 안테나 등에 따라 Fresnel 존과 최대 범위를 계산합니다. 유틸리티를 구하려면 http://www.cisco.com/go/aironet/calculation을 방문하십시오.

2.4 GHz 계산에는 10 dB의 페이드 마진이 포함되는 반면 5 GHz 계산에 포함된 5dB 페이드 마진은 모든 기후 조건에서 안정적으로 통신하기에 충분합니다. 지정된 거리는 이론적인 거리에 지나지 않으며 특정 설계의 실행 가능성을 결정하는 데에만 사용되어야 합니다.

실외에서는 6 dB이 증가할 때마다 거리가 두 배가 되고 6 dB이 감소할 때마다 거리가 절반이 됩니다. 케이블 길이가 짧고 안테나 이득이 높을수 록 범위에 상당한 차이가 날 수 있습니다.

규정

북미

● 커넥터-1985년 FCC는 ISM 주파수 대역에서 확산 스펙트럼 기술을 상용하기 위한 표준을 제정했습니다. 현재 확산 스펙트럼은 900, 2400 및 5200 MHz 대역에서 허용되고 있습니다. 1989년 FCC는 허가되지 않은 ISM 대역에서의 확산 스펙트럼 시스템을 규제하는 수정안을 냈습 니다. 이 수정안은 1994년 6월 23일 이후에 생산된 모든 확산 스펙트럼 제품에 영향을 미치기 때문에 흔히“새로운”규칙 또는“94”규칙이라 고 불립니다. 6월 23일 이전에 생산된 제품은 이 수정안의 영향을 받지 않습니다. 의회는 1990년에 이 수정안을 법으로 제정했습니다. FCC 1994 규칙의 목적은 RF 방사를 상당히 늘리기 위해 증폭기, 하이게인 안테나 또는 다른 수단을 사용하지 못하도록 막는 것입니다. 이 규칙의 또 다른 목적은 미숙한 사용자가 직접 제작하여 설치한 시스템과 ISM 대역에서 사용하기 위한 FCC 규정을 고의적이거나 실수로 준수하지 않 은 시스템을 막는 것입니다. 원래의 규칙과 수정안에서는 확산 스펙트럼 기술의 특성을 활용하여 여러 RF 네트워크가 서로 간에 영향을 최소 화하면서 공존하도록 했습니다. 기본적으로 FCC 1994 규칙의 목적은 ISM 대역에서의 RF 통신을 확실한 지역으로만 제한하고 여러 시스템의 상호 영향을 최소화하면서 동작하도록 보장하는 것입니다. 이 두 가지 필요를 채우기 위해서는 해당 시스템에 사용되는 안테나 종류 및 이득을 제한하고 RF 에너지의“확산”수준을 더 높여야 합니다.

5-GHz 대역에서 하위 네 채널(UNII-1 대역)의 사용을 제한하기 위해 FCC에서는 송신 장치에 안테나를 영구적으로 고정하도록 요구하고 있습니다. 이 때문에 시스코는 802.11a 액세스 포인트 무선 모듈에 무지향성 안테나 및 패치 안테나와 함께 조정가능형 안테나 패들을 제공하 여 배치 유연성을 향상시킵니다. 무지향성 안테나는 천장, 책상 또는 기타 수평 설치를 위해 최적의 커버리지 패턴 및 최대 범위를 제공합니다.

벽면 부착형의 경우 패치 안테나는 벽에서 방 전체에 균일하게 무선 에너지를 내보내는 반구형 커버리지 패턴을 제공합니다. 무지향성 모드에 서 안테나 이득은 5dBi이고 방사 패턴은 360도이며, 패치 모드에서 이득은 6dBi이고 패턴은 180도입니다. 무지향성 및 패치 안테나는 사무실 과 같은 다중 경로 환경에서도 안정성을 극대화하기 위해 다이버시티를 제공합니다.

● 안테나 이득 및 전력 출력-FCC 규정에서는 최대 전력 출력 및 안테나 이득을 지정하고 있습니다. BR1400이 동작하는 UNII3 대역의 경우 FCC는 송신기 전력을 1W 또는 30dBm으로 제한하고 무지향성 안테나의 이득은 6dBi로 제한합니다. point-to-point 시스템에서 동작하는 지향성 안테나의 경우 최대 23dBi의 이득이 허용됩니다. 이득이 23dBi 이상인 안테나의 경우, 안테나 이득이 23dBi를 넘어 1 dB씩 증가할 때 마다 송신기 출력 전원이 1 dB씩 감소되어야 합니다.

2.4 GHz에서도 최대 송신기 전력이 1W입니다. 이 최대 전력을 사용하는 경우 최대 안테나 이득은 6dBi입니다. 또한 규정에서는 다음과 같은 다른 두 시스템 시나리오에 대해 최대값을 정의합니다.

point-to-multipoint 시스템에서 FCC는 최대 EIRP(Effective Isotropic Radiated Power)를 36 dBm으로 제한했습니다. EIRP = TX 전력+

안테나 이득. 송신기 전력이 1 dB씩 감소할 때마다 안테나는 1 dB씩 증가할 수 있습니다. (29 dBm TX, +7 dB 안테나 = 36 dBm EIRP; 28 dBm TX, +8 dB 안테나 = 36 dBm EIRP).

Cisco Aironet 2.4 GHz Bridge 송신기 전력은 20 dBm이며 최대값보다 10 dBm 낮습니다. 이렇게 하면, 초기 6dBi 한도에 비해 최대 10 dB까 지 16dBi의 안테나를 사용할 수 있습니다.

point-to-point에서 2.4 GHz 시스템에 지향성 안테나를 사용하는 경우의 규칙이 변경되었습니다. 하이게인 안테나의 빔 폭이 좁기 때문에 다 른 공간의 사용자와 간섭을 일으킬 가능성이 높습니다.

(12)

변경된 규칙에서는 30 dBm 이하에서 송신기가 1 dB씩 감소할 때마다 안테나가 초기 6dBi에서 3 dB씩 증가할 수 있습니다. (29 dB 송신기는 9dBi 안테나를 의미하며, 28 dB 송신기는 12dBi 안테나를 의미합니다). 우리는 30 dBm보다 10 dB 아래인 20 dBm에서 동작 중이므로 안테 나를 30 dB까지 증가시킬 수 있습니다. 참고로 시스코는 21dBi 이상의 안테나에 대해서는 테스트를 수행하지 않았으며 인증을 받지 않았습니 다.

여기에서 궁금한 한 가지는 point-to-point 시스템과 point-to-multipoint 시스템의 차이점입니다.

그림 8에서 지점 A가 단일 지점 B와 통신하며 지점 B가 단일 지점 A와 통신하므로 두 위치가 point-to-point 설치라는 것을 쉽게 알 수 있습 니다.

그림 9에서 지점 A는 둘 이상의 여러 지점과 통신하므로 지점 A는 멀티포인트 구성에서 동작 중이며 허용된 최대 안테나는 16dBi입니다. 지 점 B나 지점 C는 각각 한 지점 A와 통신할 수 있으므로 실제로 지점 B와 지점 C는 단일 지점 또는 point-to-point 구성에서 동작하며 더 큰 안테나를 사용할 수 있습니다.

그림 8. point-to-point 무선 브리지 솔루션

그림 9. point-to-multipoint 무선 브리지 솔루션

● 증폭기-FCC Rules, Section 15.204-Part C에서는“외부 무선 주파수 전력 증폭기를 별도의 제품으로 판매해서는 안되며...”라고 규정하고 있습니다. 또한 Part D에서는“해당 방사체(송신기)에 대해 원래 허가된 안테나만을 해당 방사체에 사용할 수 있습니다”라고 규정하고 있습니 다. 즉, 증폭기 제조업체가 무선 및 안테나와의 테스트를 위해 증폭기를 제출하지 않으면 이 증폭기를 미국 내에서 판매할 수 없습니다. 증폭기 가 인증을 마치면 송신기, 안테나 및 동축 케이블이 포함된 완벽한 시스템으로 판매가 가능합니다. 또한 증폭기를 정확하게 설치해야 합니다.

증폭기가 포함된 시스템을 사용 중인 경우, 전력에 관련된 위의 규칙이 동일하게 적용됩니다. 증폭기가 1/2 W(27 dBm)인 경우 멀티포인트 시스템에서는 최대 안테나 이득이 9dBi이고 point-to-point 시스템에서는 15dBi에 불과합니다.

ETSI

ETSI(European Telecommunication Standardization Institute)에서는 유럽의 여러 나라와 다른 여러 국가에서 채택한 표준을 개발했습니다.

ETSI 규정에서는 전력 출력과 EIRP 규정이 미국과 상당히 다릅니다.

● 안테나 이득 및 전력 출력-ETSI 규정에서는 최대 EIRP를 20 dBm으로 지정합니다. 여기에는 안테나 이득이 포함되므로 송신기와 함께 사용 할 수 있는 안테나가 제한됩니다.

(13)

더 큰 안테나를 사용하려면 안테나 이득을 더하고 동축 케이블의 손실을 뺀 송신기 전체의 이득이 +20 dBm이하가 되도록 송신기 전력을 줄 여야 합니다.

이렇게 하면 실외 연결에서 동작할 수 있는 전체 거리가 상당히 줄어듭니다.

● 증폭기-ETSI 규정에서는 EIRP가 상당히 낮기 때문에 일반적으로 어떠한 ETSI 시스템에서도 증폭기 사용이 허용되지 않습니다.

주파수 및 채널 세트

IEEE 802.11b 다이렉트 시퀀스 채널

IEEE 802.11b 다이렉트 시퀀스(DS) 채널 세트에는 14개의 채널이 정의됩니다. 전송되는 각 DS 채널의 폭은 22 MHz이지만 채널 중앙 분리 영 역은 5 MHz에 불과합니다. 이로 인해 인접 채널의 신호가 다른 채널의 신호를 간섭하는 채널 중첩 현상이 발생합니다. 14채널(미국에서는 11개 채널 사용 가능) DS 시스템에서 25 MHz 간격의 비중첩(비간섭) 채널은 단 3개만 가능합니다(예: 채널 1, 6 및 11).

이러한 채널 간격은 사무실 또는 구내와 같은 다중 액세스 포인트 환경에서의 채널 사용 및 할당을 규제합니다. 액세스 포인트는 대개“셀”방식 으로 기업 내부에 배치되며 이 방식에서 인접 액세스 포인트는 비중첩 채널에 할당됩니다. 또한 채널 1, 6 및 11을 사용하여 액세스 포인트를 모 아서 단일 공간에 33 Mbps의 대역폭을 제공할 수 있습니다(단일 클라이언트에는 11 Mbps만 제공). 그림 10은 채널 할당 구조를 나타내며 다음 페이지의 표 4는 다른 규제 지역에서 사용 가능한 채널을 정의합니다.

그림 10. IEEE 802.11b DSSS 채널 할당

표 4는 해당 승인 지역에서 허용된 채널을 나타냅니다.

표 4.DSSS PHY 주파수 채널 계획

규제 지역

채널 주파수(MHz) 북미 (-A) EMEA (-E) 이스라엘 (-I) 일본 (-J)

1 2412 X X - X

2 2417 X X - X

3 2422 X X X X

4 2427 X X X X

5 2432 X X X X

6 2437 X X X X

7 2442 X X X X

(14)

EEE 802.11a 채널

현재 802.11a 사양은 UNII1 대역에 대해 4채널, UNII@ 대역에 대해 4채널, UNII3 대역에 대해 4채널을 지정합니다. 이 채널의 간격은 20 MHz이며 비중첩 채널로 간주되지만 주파수 스펙트럼에서 약간의 중첩 부분이 있습니다. 인접 셀 커버리지에서 인접 셀을 사용할 수는 있지만 가능하면 최소 1채널 이상으로 인접 셀 채널을 분리하는 것이 좋습니다. 그림 11은 802.11 대역의 채널 구조를 보여주며 표 9는 북미 주파수 할 당을 나타냅니다.

그림 11. 802.11a 채널 할당

규제 지역

채널 주파수(MHz) 북미 (-A) EMEA (-E) 이스라엘 (-I) 일본 (-J)

8 2447 X X X X

9 2452 X X X X

10 2457 X X - X

11 2462 X X - X

12 2467 - X - X

13 2472 - X - X

14 2484 - - - X

(15)

CISCO AIRONET 안테나 설명

표 6은 시스코가 Cisco Aironet 제품군에 제공하는 다양한 2.4 GHz 안테나를 정의하며 표 7은 Cisco Aironet 5 GHz 브리지 제품에 사용할 수 있는 안테나를 나타냅니다.

표 6. 2.4 GHz 안테나 표 5. 802.11a 주파수 계획

규제 지역 주파수 대역 채널 수 중앙 주파수

미국 UNII 하위 대역 36 5.180 GHz

5.15-5.25 GHz 40 5.220 GHz

44 5.230 GHz

48 5.240 GHz

미국 UNII 가운데 대역 52 5.260 GHz

5.25-5.35 GHz 56 5.280 GHz

60 5.300 GHz

64 5.320 GHz

미국 UNII 상위 대역 149 5.745 GHz

5.725-5.825 GHz 153 5.795 GHz

157 5.785 GHz

161 5.805 GHz

시스코 부품 번호 안테나 종류 설명 이득

AIR-ANT5959 다이버시티 무지향성 RP-TNC 커넥터가 있는 천장 부착형 다이버시티 실내 안테나입니다. 2dBi 이 안테나는 2400-2500 MHz의 주파수에서 무선LAN 용으로 설계되었습니다.

이 안테나는 무지향성이며 공칭 이득은 2.2dBi입니다. 얇은 두께 때문에 안테나가 천장에서 잘 보이지 않습니다. 이 안테나에는 천장 합판 지지대에 설치할 수 있도록 칩이 제공됩니다.

AIR-ANT3351 다이버시티 무지향성 LMC 무선 카드에 사용할 수 있으며 2개의 MMCX 커넥터가 있는 POS 다이버시티 다이폴 2.2dBi 안테나입니다. 이 안테나에는 2개의 표준 2.2dBi 다이폴과 2개의 MMCX 커넥터에서 종단되는

59인치 케이블이 있습니다. 이 안테나에는 안테나를 세울 수 있는 받침대가 있습니다.

AIR-ANT4941 무지향성 RP-TNC 커넥터가 있는 단일 다이폴 안테나입니다. 이 안테나는 실내 무지향성 2.2dBi 커버리지를 제공하며 2400-2500 MHz 주파수 대역에 사용하도록 설계되었습니다.

이 안테나는 RP-TNC 안테나 커넥터를 사용하는 모든 무선과 함께 사용될 수 있습니다.

(16)

시스코 부품 번호 안테나 종류 설명 이득 AIR-ANT1728 무지향성 RP-TNC 커넥터가 있는 천장 부착형 실내 안테나입니다. 이 안테나는 2400-2500 MHz의 5.2dBi

주파수에서 무선LAN 용으로 설계되었습니다. 이 안테나는 무지향성이며 공칭 이득은 5.2dBi입니다.

이 안테나에는 천장 합판 지지대에 설치할 수 있도록 칩이 제공됩니다.

AIR-ANT2506 무지향성 `RP-TNC 커넥터가 있는 기둥 설치형 실내/실외 안테나입니다. 이 안테나는 5.2dBi 2400-2500 MHz의 주파수에서 무선LAN 용으로 설계되었습니다. 이 안테나는

무지향성이며 공칭 이득은 5.2dBi입니다. 이 안테나는 원형 기둥에 설치되도록 설계되었습니다.

AIR-ANT3213 다이버시티 무지향성 2개의 RP-TNC 커넥터가 있는 기둥 부착형 다이버시티 실내 안테나이며 소매점이나 5.2dBi 병원 환경에 적합한 외형의 안테나입니다. 서로 연결되어 10인치 길이의 동축 케이블과는

별도로 36인치의 RG-58 케이블이 포함됩니다. 12 x 5인치 크기의 황갈색 덮개가 있습니다.

안테나와 벽 사이의 거리를 6인치 가량 유지하는 2개의 설치 브래킷이 포함됩니다.

AIR-ANT24120 무지향성 RP-TNC 커넥터가 있는 기둥 설치형 하이게인 안테나입니다. 이 안테나는 2400-2500 MHz의 12dBi 주파수에서 무선LAN 용으로 설계되었습니다. 이 안테나는 무지향성이며 공칭 이득은 12dBi입니다.

이 설계에서는“비뚤어짐”이나 빔 기울임이 거의 없는 앙각(elevation) 패턴을 생성하기 위해 Elevated Center-Feed를 사용합니다. 이 안테나는 원형 기둥에 설치되도록 설계되었습니다.

AIR-ANT1729 패치 벽면 부착형, 실내/실외 지향성 패치 안테나입니다. RP-TNC 안테나 커넥터가 있는 6dBi 모든 무선 장치와 함께 사용하도록 설계되었습니다. 2400-2500 MHz 주파수 대역에서

사용할 수 있으며 피그테일 케이블의 길이는 30인치입니다.

AIR-ANT2012 다이버시티 패치 2개의 RP-TNC 커넥터가 있는 벽면 부착형, 실내/실외 안테나입니다. 6dBi 위의 패치와 유사하지만 다중 경로 문제가 발생하는 공간에 동일한 패키지로

다이버시티 안테나를 제공합니다.

AIR-ANT3549 패치 RP-TNC 커넥터가 있는 벽면 부착형 실내 안테나입니다. 8.5dBi

RP-TNC 커넥터가 있는 모든 무선 장치와 함께 사용하도록 설계되었습니다.

2400-2500 MHz 주파수 대역에서 사용할 수 있으며 피그테일 케이블의 길이는 36인치입니다.

AIR-ANT2410Y-R Yagi RP-TNC 커넥터가 있는 하이게인 실외 지향성 안테나입니다. 이 무선LAN 안테나는 10dBi 완전히 밀봉된 Yagi 안테나입니다. 이 안테나는 네트워크 사이의 브리지 안테나로 사용되거나

point-to-point 통신을 위해 사용되도록 설계되었습니다. 공칭 VSWR은 1.5:1이며 전체 주파수 대역에서는 2:1보다 작습니다. 이득은 10dBi이며 반전력(half-power) 빔 폭은 55도입니다.

이 안테나는 일반적으로 기둥에 설치되며 수직으로 분극됩니다.

Integrated 패치 2402-2497 MHz 패치 어레이 안테나입니다. 13dBi

BR1310G 캡처된 안테나 버전을 주문하면 이 안테나는 1300 AP/브리지에 연결되므로 뛰어난 이득의

Patch 통합형 솔루션을 제공합니다. 다른 무선 장치에서 사용하기 위해 이 안테나를

Antenna 제거할 수 없습니다.

(17)

시스코 부품 번호 안테나 종류 설명 이득 AIR-ANT1949 Yagi RP-TNC 커넥터가 있는 하이게인 실외 지향성 안테나입니다. 이 무선LAN 안테나는 13.5dBi

완전히 밀봉된 16요소 Yagi 안테나입니다. 이 안테나는 두 네트워크 사이의

브리지 안테나로 사용되거나 point-to-point 통신을 위해 사용되도록 설계되었습니다.

공칭 VSWR은 1.5:1이며 전체 주파수 대역에서는 2:1보다 작습니다. 이득은 13.5dBi이며 반전력 빔 폭은 30도입니다. 이 안테나는 일반적으로 기둥에 설치되며 수직으로 분극됩니다.

AIR-ANT2414S-R 섹터 RP-TNC 커넥터가 있는 기둥 설치형 실외 안테나입니다. 이 안테나는 2400-2500 MHz의 14dBi 주파수에서 무선LAN 용으로 설계되었습니다. 이 안테나는 지향성이며 공칭 이득은 14dBi입니다.

안테나의 유연한 설치 브래킷을 사용하여 기둥 또는 벽면 부착이 가능합니다.

AIR-ANT3338 접시 RP-TNC 커넥터가 있는 하이게인 실외 안테나입니다. 이 무선LAN 안테나는 두 네트워크 사이의 21dBi 브리지 안테나로 사용되거나 point-to-point 통신을 위해 사용되도록 설계된 Parabolic Dish

안테나입니다. 이 안테나는 알루미늄 파라볼라 반사기와 피드 안테나로 구성됩니다.

안테나에는 튼튼한 설치대가 있으며 수평면과 수직면으로 20도까지 안테나를 미세 조정할 수 있습니다. 이 안테나에는 기둥 장착용 하드웨어가 포함되어 있습니다.

시스코 부품 번호 안테나 종류 설명 이득

AIR-ANT1949 Yagi RP-TNC 커넥터가 있는 하이게인 실외 지향성 안테나입니다. 이 무선LAN 안테나는 13.5dBi

Integrated 무지향성/패치 AP1200과 함께 사용되는 RM- 20A 5 GHz 무선LAN 무선 모듈에 영구 고정된 5dBi/6dBi RM20A 이중 기능을 지닌 다이버시티 무지향성 또는 패치 안테나로, UNII- 1 및 UNII-2 대역

Antenna (5150-5350 MHz)에서 동작합니다. AP 케이스에 평평하게 접어 넣으면 6 dBi 이득의 패치 모드가 되고 다른 위치로 움직이면 5 dBi의 무지향성 모드로 전환됩니다.

두 경우에 모두 다이버시티 안테나 성능을 제공합니다.

Integrated 무지향성/패치 이 조정가능형 안테나는 이중 기능의 다이버시티 무지향성 또는 패치 안테나입니다. 5dBi/9dBi RM21A 이 안테나는 1200 Series 액세스 포인트와 함께 사용되는 RM-21A 5 GHz Cardbus

Antenna 무선 모듈에 영구적으로 고정되며 5150-5825 MHz에서 동작합니다.

AP 케이스에 평평하게 접어 넣으면 9 dBi 이득의 패치 모드가 되고, 다른 위치로 움직이면 5 dBi의 무지향성 모드로 전환됩니다. 두 경우에 모두 다이버시티 안테나 성능을 제공합니다.

ANT-5135D-R 무지향성 5 GHz용 무지향성 안테나와 같은 실내 전용 다이폴 안테나입니다. 3.5dBi

802.11a 무선(AIR-RM22A) 및 1200 Series 액세스 포인트와 함께 사용됩니다.

ANT-5145V-R 무지향성 1200 Series 및 802.11a module(AIR-RM22A)과 함께 사용하기 위한 실내 전용 4.5dBi 무지향성 5 GHz 안테나입니다.

ANT-5160V-R 무지향성 1200 Series 및 802.11a 모듈(AIR-RM22A)과 함께 사용하기 위한 실내 또는 실외용 6dBi 무지향성 5 GHz 안테나입니다. 기둥 또는 천장에 장착할 수 있습니다.

표 7. 5 GHz 안테나

(18)

시스코 부품 번호 안테나 종류 설명 이득 AIR-ANT58G9VOA-N 무지향성 Cisco Aironet 1400 Series Wireless Bridge와 함께 사용하기 위한 무지향성 9dBi

안테나입니다. 수직으로 분극되는 비다이버시티(non-diversity) 안테나는 UNII-3 대역(5725 - 5825 MHz)에서 동작합니다. 이 안테나는 실외 환경에서

기둥에 장착되도록 설계되었으며, 5 GHz 주파수 대역에서 동작하는 다른 Cisco Aironet 무선 제품과 호환되지 않습니다.

AIR-ANT58G10SSA-N 섹터 Cisco Aironet 1400 Series Wireless Bridge와 함께 사용하기 위한 섹터 안테나입니다. 9.5dBi 이 비다이버시티 대칭 안테나는 UNII-3 대역(5725 - 5825 MHz)에서 동작합니다.

이 안테나는 실외 환경에서 기둥에 설치되거나 수직 표면에 설치되도록 설계되었습니다.

이 안테나는 5 GHz 주파수 대역에서 동작하는 다른 Cisco Aironet 무선 제품과 호환되지 않습니다.

통합형 BR1410 통합형 패치 5.8 GHz UNII-3 패치 안테나입니다. 캡처된 안테나 버전을 주문하면 22.5dBi 패치 안테나 이 안테나는 BR1410 브리지에 연결되므로 뛰어난 이득의 통합형 솔루션을 제공합니다.

이 안테나는 5 GHz 주파수 대역에서 동작하는 다른 Cisco Aironet 무선 제품과 호환되지 않습니다.

AIR-ANT58G28SDA-N Dish Cisco Aironet 1400 Series Wireless Bridge와 함께 사용하기 위한 Parabolic Dish 28dBi 안테나입니다. 이 비다이버시티 파라볼라 안테나는 UNII-3 대역(5725 - 5825 MHz)에서

동작합니다. 이 안테나는 실외 환경에서 기둥에 설치되도록 설계되었으며, point-to-point 설치의 허브 또는 클라이언트 사이트에 사용되거나 point-to-multipoint 클라이언트 사이트에서 확장된 범위를 제공하도록 설계되었습니다. 이 안테나는 5 GHz 주파수 대역에서 동작하는 다른 Cisco Aironet 무선 제품과 호환되지 않습니다

시스코 부품 번호 케이블 종류 설명 손실(2.4 GHz)

AIR-CAB020LL-R 상호 연결 케이블 RP-TNC 커넥터가 있는 20피트 저손실 케이블 1.3 dB

AIR-CAB050LL-R 상호 연결 케이블 RP-TNC 커넥터가 있는 50피트 저손실 케이블 3.4 dB

AIR-CAB100ULL-R 상호 연결 케이블 RP-TNC 커넥터가 있는 100피트 초저손실 케이블 4.4 dB

AIR-CAB150ULL-R 상호 연결 케이블 RP-TNC 커넥터가 있는 150피트 초저손실 케이블 6.6 dB

AIR-420-002537-060 연장 케이블 RP-TNC 커넥터가 있는 60인치 RG58형 케이블 2 dB CISCO AIRONET 케이블 설명

표 8은 Cisco Aironet 제품군의 안테나와 무선 장치를 서로 연결하는 데 사용할 수 있는 케이블을 정의합니다.

표 8. 시스코 케이블

(19)

표 9. 부속품

시스코 부품 번호 이름 설명

AIR-ACC2662 Yagi 조정가능형 마운트 이 마운트는 Yagi 안테나를 평평한 표면이나 기둥에 설치한 다음 수평 및 수직 각도로 조정하는 데 사용됩니다.

AIR-ACC245LA-R Lightning Arrestor 2.4 GHz 및 5 GHz 용 모두를 지원합니다. 안테나의 번개 및 에너지 서지가 무선 회로에 도달하지 못하도록 합니다. 접지 링이 포함됩니다.

AIR-ACC3354 Lightning Arrestor 안테나의 번개 및 에너지 서지가 무선 회로에 도달하지 못하도록 합니다.

접지 링이 포함됩니다. 2.4 GHz 전용 무선 장치에만 사용할 수 있습니다.

CISCO AIRONET 안테나 사양

다음 절에서는 시스코가 Cisco Aironet 제품군에 제공하는 안테나의 물리적, 전기적 사양을 비롯한 자세한 설명을 제공합니다.

(20)

2.0dBi 천장 부착형 다이버시티 패치

AIR-ANT5959

수직 방사 크기 및 설치 사양

주파수 범위 2.4-2.5 GHz

VSWR 1.7:1

전력 5W

이득 2.0dBi

분극 수직 선형

방위각 3dB BW 무지향성

앙각 3dB BW 80도

안테나 커넥터 RP-TNC

치수(H × W × D) 5.3 x 2.8 x 0.9인치

설치 천장 합판 지지대(cross member) 설치

참조를 위해 표시된 천장 브래킷

(21)

2.2dBi POS 다이버시티 다이폴(LMC 카드와 함께 사용)

AIR-ANT3351

VSWR 2:1 미만

이득 2.2dBi

분극 선형

앙각 3dB BW 80도

안테나 커넥터 MMCX (2)

치수(H × W × D) 6.5 x 7.0 x 2.12인치

케이블 길이

(22)

2dBi 다이폴

AIR-ANT4941

VSWR 2:1 미만

전력 5W

이득 2dBi

분극 선형

앙각 3dB BW 70도

치수 4.5인치

설치 RP-TNC 커넥터에 설치

(23)

5.2dBi 천장 부착형 무지향성

AIR-ANT1728

수직 방사 패턴 크기 및 설치 사양

VSWR 2:1 미만, 1.5:1 공칭

이득 5.2dBi

분극 수직

방위각 3dB BW 무지향성 360도

앙각 3dB BW 50도

치수(H × W) 9 x 1.25인치

설치 천장 합판 지지대-실내 전용

천장 합판 지지대에 연결

(24)

5.2dBi 기둥 설치형 무지향성

AIR-ANT2506

VSWR 2:1 미만, 1.5:1 공칭

이득 5.2dBi

분극 수직

앙각 3dB BW 50도

치수(H x W) 11.5 x 1.125인치

설치 천장 합판 지지대-실내 전용

(25)

5.2dBi 기둥 부착형 다이버시티 무지향성

AIR-ANT3213

VSWR 2:1 공칭

이득 5.2dBi

분극 수직

앙각 3dB BW 25도

치수(H × W × D) 12 × 5 × 1인치

(26)

12dBi 기둥 설치형 무지향성

AIR-ANT24120

주파수 범위 2400-2500 MHz

VSWR 1.5:1

이득 12dBi

분극 선형, 수직

앙각 3dB BW 7도

치수(H x W) 42 x 1.25인치

정격 풍속 125 MPH

설치 기둥 설치형

(27)

14dBi 기둥 설치형 섹터

AIR-ANT2414S-R

수평 방사 패턴 크기 및 설치 사양

VSWR 1.5:1

이득 14dBi

분극 선형, 수직

방위각 3dB BW 90도

앙각 3dB BW 8.5도

치수(H × W × D) 36 × 6 × 4인치

수직 방사 패턴

(28)

6dBi 벽면 부착형 패치

AIR-ANT1729

수평 방사 크기 및 설치 사양

VSWR 2:1 미만

이득 6dBi

분극 선형

앙각 3dB BW 70도

치수(H × W × D) 5.5 × 3.75 × 0.5인치

설치 벽면 부착형

수직 방사

(29)

6dBi 벽면 부착형 다이버시티 패치

AIR-ANT2012

VSWR 1.7:1 공칭

이득 6dBi

분극 수직

앙각 3dB BW 55도

치수(H × W × D) 6.65 × 4.78 × .82인치

수직 방사

(30)

8.5dBi 벽면 부착형 패치

AIR-ANT3549

VSWR 2:1 최대, 1.5:1 공칭

이득 8.5dBi

분극 수직

앙각 3dB BW 55도

치수(H × W × D) 4.88 × 4.88 × .6인치

수직 방사

(31)

10dBi Wall/기둥 설치형 Yagi

AIR-ANT2410Y-R

수평 방사 패턴 크기 및 설치 사양

VSWR 2:1 미만

이득 10dBi

분극 수직

앙각 3dB BW 40도

치수(H x W) 3 x 7.25인치

설치 벽/기둥 설치형

수직 방사 패턴

(32)

13.5dBi 기둥/벽면 부착형 Yagi

AIR-ANT1949

수평 방사 패턴 크기 및 설치 사양

VSWR 2:1 미만, 1.5:1 공칭

이득 13.5dBi

전후방비(FBR) 30 dB 이상

분극 수직

앙각 3dB BW 25도

치수(H x W) 18 x 3인치

설치 기둥/벽면 부착형

(33)

21dBi 기둥 설치형 Parabolic Dish

AIR-ANT3338

크기 및 설치 사양

VSWR 1.8:1 미만, 15:1 공칭

전력 5W

이득 21dBi

전후방비(FBR) 25 dB 이상

최대 측면 로브(lobe) -17 dB

분극 수직

방위각 3dB BW 12.4도

치수(H × W) 24 × 15.5인치

(34)

6dBi 패치/5dBi 무지향성

통합형 안테나-AP1200 5-GHz 무선 모듈의 일부(부품 번호 AIR-RM20A)

5dBi 무지향성 모드 수평 방사 패턴

VSWR 1.5:1 공칭

이득 5dBi 무지향성, 6dBi 패치

분극 수직

패치 55도 앙각 3dB BW

무지향성 40도 패치 55도

안테나 커넥터 사용하지 않음

6dBi 패치 모드 수평 방사 패턴

5dBi 무지향성 모드 수평 방사 패턴 6dBi 패치 모드 수평 방사 패턴

(35)

9dBi 기둥 설치형 무지향성

AIR-ANT58G9VOA-N

크기 및 설치 사양

주파수 범위 5.725-5.825 GHz

안테나 커넥터 N-수 커넥터

VSWR 1.5:1 공칭

최대 전력 4W

이득 9dBi

온도(동작) -22�F 최소, 140�F 최대

분극 수직

방사 패턴

설치 1.5-2.5인치 기둥 설치형

풍속(동작) 100 MPH

앙각 3dB BW 6도

풍속(최대) 0도

빔 기울기 17 × 1.25인치

크기 5.725-5.825 GHz

(36)

9.5dBi 기둥 설치형 섹터

AIR-ANT58G100SSA-N

크기 및 설치 사양 수평 방사 패턴

주파수 범위 5.725-5.825 GHz

VSWR 1.5:1 공칭

최대 전력 4W

이득 9.5dBi

온도(동작) -20�F 최소, +60�C 최대

분극 수평 또는 수직

앙각 3dB BW 60도

풍속(최대) 125 MPH

(37)

28dBi 기둥 설치형 dish-5.8 GHZ

AIR-ANT58G28SDA-N

크기 및 설치 사양 수평 방사 패턴

주파수 범위 5.725-5.825 GHz

풍속(최대) 125 MPH

VSWR 1.5:1 공칭

이득 28dBi

최대 전력 4W

분극 수직 또는 수평

온도(동작) -30�C 최소, +60�C 최대

방위각 3dB BW 4.75도

크기 24인치 지름

(38)

3.5dBi 다이폴

AIR-ANT5135D-R

크기 및 설치 사양 수직 방사

VSWR 2:1 이상

온도 -30�C ~ +70�C

이득 3.5dBi

분극 선형

앙각 3dB BW 40도

치수 5.3인치

설치 RP-TNC 커넥터

(39)

4.5dBi 다이버시티 패치

AIR-ANT5145V-R

크기 및 설치 사양 수직 방사

VSWR 2:1 이상

이득 4.5dBi

분극 선형

앙각 3dB BW 50도

치수(H × W × D) 5.3 × 2.8 × 0.9인치

설치 천장 합판 지지대 설치

(40)

6dBi 무지향성

AIR-ANT5160V-R

크기 및 설치 사양 수직 방사 패턴

VSWR 2:1 이상

이득 6dBi

분극 선형

앙각 3dB BW 17도

치수(H × W × D) 12 × 1인치

(41)

Cisco Aironet 1300 Series 통합형 안테나

수평 방사 패턴 수직 방사 패턴

안테나 종류 2 x 2 패치 어레이

전면 대 후면 이득 13dBi

분극 선형 수직

VSWR 1.5:1 VSWR 공칭

E-평면 3 dB 빔 폭 36도

H-평면 3 dB 빔 폭 38도

(42)

www.cisco.com/kr

2005-08-12

■Gold 파트너 �ㄜ데이타크레프트 코리아 02-6256-7000 �ㄜ인네트 02-3451-5300 �ㄜ인성정보 02-3400-7000

�한국아이비엠ㄜ 02-3781-7800 �ㄜ콤텍 시스템 02-3289-0114 �쌍용정보통신ㄜ 02-2262-8114

�에스넷시스템ㄜ 02-3469-2400 �ㄜ링네트 02-6675-1216 �한국후지쯔ㄜ 02-3787-6000

�한국휴렛팩커드ㄜ 02-2199-0114 �ㄜLG 씨엔에스 02-6363-5000 �SK 씨앤씨ㄜ 02-2196-7114/8114

■Silver 파트너 �포스데이타ㄜ 031-779-2114

■Local 디스트리뷰터 �ㄜ소프트뱅크 커머스 코리아 02-2187-0176 �ㄜ아이넷뱅크 02-3400-7490 �ㄜSK 네트웍스 02-3788-3673

■IPT 전문 파트너 �인네트 02-3451-5300 �ㄜ데이타크레프트 코리아 02-6256-7000 �에스넷시스템ㄜ 02-3469-2900

�ㄜ인성정보 02-3400-7000 �ㄜ크리스넷 1566-3827 �ㄜLG 씨엔에스 02-6363-5000

�ㄜ링네트 02-6675-1216

■IPCC 전문 파트너 �한국아이비엠ㄜ 02-3781-7114 �한국휴렛팩커드ㄜ 02-2199-4272 �GS 네오텍 02-2630-5280

�ㄜ인성정보 02-3400-7000 �삼성네트웍스ㄜ 02-3415-6754

■WLAN 전문 파트너 �ㄜ에어키 02-584-3717 �ㄜ해창시스템 031-389-0780

■Security 전문 파트너 �나래시스템 02-2190-5533 �인포섹ㄜ 02-2104-5114 �코코넛 02-6007-0133

�UNNET Systems 02-565-7034

■Optical 전문 파트너 �ㄜLG 씨엔에스 02-6363-5000 �에스넷시스템ㄜ 02-3469-2900 �미리넷ㄜ 02-2142-2800

■CN 전문 파트너 �ㄜ메버릭시스템 02-845-4280
