전자캐드(CAD) 기능사

^{작 품 명} POWER SUPPLY 회로 설계하기

비 번 호 (등 번 호 )

시 험 시 간 : 표 준 시 간 : 4 시 간 , 연 장 시 간 : 30 분

1. 요구사항

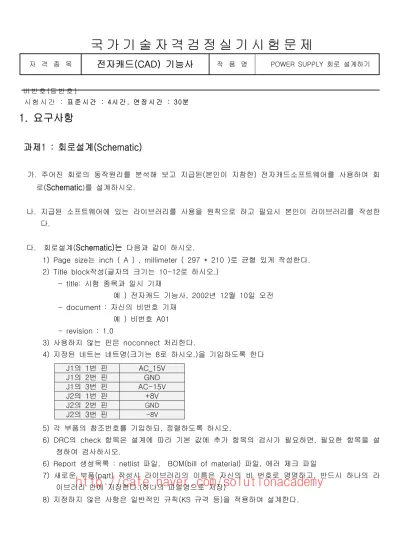

과제1 : 회로설계(Schematic)

가. 주어진 회로의 동작원리를 분석해 보고 지급된(본인이 지참한) 전자캐드소프트웨어를 사용하여 회 로(Schematic)를 설계하시오.

나. 지급된 소프트웨어에 있는 라이브러리를 사용을 원칙으로 하고 필요시 본인이 라이브러리를 작성한 다.

다. 회로설계(Schematic)는 다음과 같이 하시오.

1) Page size는 inch ( A ) , millimeter ( 297 * 210 )로 균형 있게 작성한다.

2) Title block작성(글자의 크기는 10-12로 하시오.) - title: 시험 종목과 일시 기재

예 ) 전자캐드 기능사, 2002년 12월 10일 오전 - document : 자신의 비번호 기재

예 ) 비번호 A01 - revision : 1.0

3) 사용하지 않는 핀은 noconnect 처리한다.

4) 지정된 네트는 네트명(크기는 8로 하시오.)을 기입하도록 한다

J1의 1번 핀 AC_15V J1의 2번 핀 GND J1의 3번 핀 AC-15V J2의 1번 핀 +8V J2의 2번 핀 GND J2의 3번 핀 -8V

5) 각 부품의 참조번호를 기입하되, 정렬하도록 하시오.

6) DRC의 check 항목은 설계에 따라 기본 값에 추가 항목의 검사가 필요하면, 필요한 항목을 설 정하여 검사하시오.

6) Report 생성목록 : netlist 파일, BOM(bill of material) 파일, 에러 체크 파일

7) 새로운 부품(part) 작성시 라이브러리의 이름은 자신의 비 번호로 명명하고, 반드시 하나의 라 이브러리 안에 저장한다.(하나의 파일명으로 저장)

8) 지정하지 않은 사항은 일반적인 규칙(KS 규격 등)을 적용하여 설계한다.

(2)

http://cafe.naver.com/solutionacademy

라. 지급된 소프트웨어에 있는 에러체크(ERC : Electronic Check Rule) 기능을 이용하여 회로가 정상 동작되는 여부를 감독위원에게 확인을 받고, 프린터 또는 플로터로 출력한다.(제시된 용지의 규격 과 동일하게 출력해야 함)

마. 에러가 있는 경우 틀린 회로를 수정하여 정상동작이 되도록 하시오

과제2 : PCB설계(

Layout

)

가. 과제1에서 설계한 회로(Schematic)회로의 동작원리를 분석하여, 지급된(본인이 지참한) 전자캐드 소프트웨어를 사용하여 인쇄회로기판(PCB)를 설계하시오.

나. 데이터시트가 제공된 부품은 본인이 작성하여야하고 그 외 부품은 지급된 소프트웨어에 있는 부품 을 사용하고 필요시 본인이 부품을 작성한다.

다. 데이터시트로 제공된 부품 및 본인이 작성한 부품의 자신의 비번호로 명명하고, 반드시 하나의 파 일 안에 저장한다. (하나의 파일명으로 저장 함)

라. PCB설계(Layout)는 다음과 같이 하시오.

1) 설계 환경 : 양면 PCB

2) Board size : 3300 x 1900 ( mil )

3)부품 배치 : 주요 부품은 다음의 그림과 같이 배치하고, 그 외는 임의대로 배치한다.

입력 커넥터 J1

출력 커넥터 J2

- 부품 실장면은 TOP Layer(부품면)이며, 배선은 Bottom Layer(배선면)에서만 진행하시오.

- 부품의 실장을 위한 이격 거리를 계산하여 설계하도록 한다.

- IC와 LED 등의 극성이 있는 부품은 동일 방향으로 배열한다.

- 특별히 지정하지 않은 사항은 일반적인 PCB 설계규칙에 준하여 설계하시오.

4) footprint 작성

- 각 부품의 외곽사이즈를 정확히 설정한다.

- 그 외의 부품들은 기존의 라이브러리를 사용한다.

(3)

http://cafe.naver.com/solutionacademy

5) NET의 두께는 다음과 같이 설계하시오.

- 전원NET : 60mil

- 일반 신호선 : 50mil(최소 : 40mil)

6) 배선(Routing)은 다음과 같이 설계하시오.

- 배선경로는 최대한 짧게 하되 100% 배선한다.

- 직각배선(90°)은 하지 않는다.

- 수동 배선을 원칙으로 하나. 자동 배선도 사용할 수 있으며, via는 생성하지 않아야 한다.

7) 기구 홀 삽입은 다음과 같이 설계하시오.

- 보드 외곽의 네 모서리에 기구 고정용 홀을 삽입하되 각각의 모서리로부터 200mil 떨어진 지점에 배치한다. (위의 배치 그림 참고)

- 기구 홀의 속성은 non-electrical (non-through hole)이다.

8) silk data 수정은 다음과 같이 설계하시오.

- 각 부품의 참조 값은 한 방향으로 보기 좋게 정렬한다.

- 자신의 비 번호를 TEXT로 작성하여 보드 상단 중앙부에 위치시킨다.

( 예 : NUMBER : A01)

( line width : 10 , height : 75 ) 9) DRC(Design Rule Check)

- 모든 조건은 기본(default)값 (12mil)에 위배되지 않아야 한다.

10) 거버 데이터의 생성은 다음과 같이 하시오.

- 거버 데이터의 포맷은 RS274-D, RS274-X중 하나로 선택하되 CAM 작업에 필요한 파일을 빠짐없이 첨부한다.

- 거버 데이터 생성 후 양면 PCB 설계에 필요한 파일을 디스켓에 옮긴다.

( top, bottom, silk top, silk mask top , solder mask bottom, board,드릴데이터) - drill chart가 드릴데이터와 겹치지 않게 수정한다.

라. 지급된 소프트웨어에 있는 에러체크 기능을 이용하여 PCB회로가 정상제작 여부를 감독위원에게 확인을 받고 프린터 또는 플로터로 7장을 실물과 같은 크기(1:1의 비율)로 출력한다.

(PCB 전체 및 6개 PART를 구분)

마. 에러가 있는 경우 틀린 회로를 수정하여 정상동작이 되도록 하고 정상동작 바. 테이타 시트를 제공하는 부품(특별히 데이터 시트가 필요한 경우에는 제공한다.)

2 . 수 검 자 유 의 사 항

1) 미리 작성된 라이브러리 또는 회로도 등은 일체 사용을 금한다.

2) 시험위원의 지시에 따라 실행 순서를 준수하고, 시험위원의 지시가 있기 전에 전원을 ON-OFF 시키 거나 검정시스템을 인의로 조작하여서는 안됩니다.

3) 시험 중 디스켓을 주고받는 행위나 대화 등은 부정행위로 처리하며 시험종료 후 하드디스크에서 작 업 내용을 삭제해야 합니다.

(4)

http://cafe.naver.com/solutionacademy

4) 출력물을 확인하여 동일작품이 발견될 경우 모두 부정행위로 처리한다.

5) 만일의 장비고장으로 인한 자료손실을 방지하기 위하여 20분에 1회씩 저장(save)한다.

6) 도면에서 표시되지 않은 규격은 데이터 북에서 가장 적당한 것을 선정하여 해당규격으로 설계 하십 시요.

7) 다음 사항에 해당하는 작품은 채점하지 아니하고 불합격 처리한다.

- 표준시간 + 30분 이내작업을 완료하지 못한 수검자(시험시간=표준시간+30분까지)

- 장비조작 미숙으로 파손 및 고장을 일으킬 염려가 있거나, 출력시간이 10분을 초과할 경우는 감 독위원 합의하에 실격되니 유의하시오.

- 완성도의 점수가 0점인 작품.

- 부품의 배치 및 배선이 0점인 작품

- PCB를 설계하고, 거버 파일을 1개도 작성하지 못한 경우 - PCB를 설계하고, 1개의 도면도 출력을 못하는 경우

8) 표준시간 내에 작품을 제출하여야 감점이 없으며, 연장시간 사용시 허용 연장시간 범위 내에서 매10분까지 마다 5점씩을 감점한다

9) 시험과 관련된 파일을 디스켓에 저장하고, 출력물과 함께 제출하시오.(단 작업의 인쇄 출력물마다 문제 형별과 비번호를 우측 상단에 기재한 후 감독위원의 확인(날인)을 꼭 받으시오.)

10) 답안 출력이 완료되면 “수검진행사항 점검표”의 답안지 매수란에 수검자가 매수를 확인하여 기록하 고, 감독위원의 확인을 꼭 받으시오.

11) 요구한 작업을 완료하고 파일 저장 디스켓과 인쇄 출력물을 지정한 순서에 의거 편철하여 제출할 경우에만 채점대상에 해당됩니다.

12) 특별히 지정한 것 이외에는 일반적인 상식에 준함.

13) 문제는 비번호(등번호) 기재 후 반드시 제출하시오.

(5)

http://cafe.naver.com/solutionacademy

자 격 종 목

전자캐드(CAD) 기능사

3. 도 면

(6)

http://cafe.naver.com/solutionacademy

6 채점 기준표

^{자 격 종 목}_{작 품 명} POWER SUPPLY 회로 설계하기 항목

번호 주요항목 채점세부내용 항목별 채점방법

(모범 답안을 기준으로 한다.) 배점 종합

1

완성도

회로도 완성여부

전체 도면을 완성하여 정상회로를 구성

(에러가 없음) 20

전체 도면은 완성하였으나 정상적이지 20 못함(에러 개소가 1개 이상 있음) 10

전체도면을 완성하지 못함 0

2 PCB 설계 완성 여부

전체 PCB를 완성하였고 에러가 없음 20

20 PCB를 완성하지 못하였고 에러가 있음

(배선을 90%이상 완성한 경우) 10 PCB를 완성하지 못하였고 에러가 있음 (배선을 80%이상 완성한 경우) 5 PCB를 완성하지 못하였고 에러가 있음 (배선을 80%미만 완성한 경우) 0

3

부품배치 및 배선

회로도의 부품 배치 및 규격 준수

회로도가 보기 좋고 균형 있게 설계하 였는가? 상: 5점 중: 3점 하: 0점 5

15 Title block 작성을 올바로 하였는가?

전체작성:3점 부분누락:2점 미작성:0점 3 부품의 명칭 및 기호는 정확히 기재 됨 오류 건수 당 - 0.5씩 감점 최대 -3점 3 부품의 참조값 및 지정된 네트의 이름 이 정확히 기재되었는가? 미작성 개소 당 -0.5점 감점 최대 -4점 감점

4

4 PCB의 부품 배치 및

패턴설계의 규격준수

주요부품을 지시대로 배치하였고 부품 을 균형 있게 배치하였는가?

상: 3점 중: 2점 하: 0점

3

20 직각배선을 사용한 경우 개소 당 -0.5

점 감점, 최대 -3점 감점 3

VIA 생성시 개소 당 -0.5점 감점, 최대

-4점 감점 4

SILK DATA가 알아보기 쉽고 정확하게 기입되었는가?

상: 5점 중: 3점 하: 0점

5 NET 두께설정은 올바른가

상: 5점 중: 3점 하: 0점 5 5

출력

회로도의 출력

회로의 용지 설정이 정확한가?

± 1% 이내 : 5점, ±5% 이내 : 3점

± 10% 이내 : 1점

5 5

6 PCB의 출력

보드사이즈는 정확한가?

± 1% 이내:10점, ±5% 이내: 5점

± 10% 이내 :3점, 그외 0점

10

20 거버테이터를 올바르게 작성하였는가?

6개이상의 파일을 정확하게 작성함: 10 점 1개 파일 미작성시 -1점 감점, 최대 -5점 감점

5

PCB를 정확히 출력하였는가?

7개 도면을 정확하게 출력 함 : 5점 1개 도면 미 출력시 -1점을 감점, 최대 -5점을 감점 함

5

(7)

http://cafe.naver.com/solutionacademy 7 채점시 유의사항

자 격 종 목

전자캐드(CAD) 기능사

작 품 명 POWER SUPPLY 회로

설계하기

1. 주어진 채점기준과 모법답안에 의하여 채점할 수 없을 경우에는 그 사유를 출제부에 통보하여 채점기준과 모법답안을 재교부 받은 후에 채점한다.

2. 출력된 도면을 가지고 채점하는 것을 원칙으로 한다.

3. 각 주요 항목별 배점 이상으로 감점할 수 없다.

4. 다음 사항에 해당하는 작품은 채점하지 아니하고 불합격 처리한다.

- 표준시간 + 30분 이내작업을 완료하지 못한 수검자(시험시간=표준시간+30분까지)

- 장비조작 미숙으로 파손 및 고장을 일으킬 염려가 있거나, 출력시간이 10분을 초과할 경우는 감독위원 합의하에 실격되니 유의하시오.

- 완성도의 점수가 0점인 작품.

- 부품의 배치 및 배선이 0점인 작품

- PCB를 설계하고, 거버 파일을 1개도 작성하지 못한 경우 - PCB를 설계하고, 1개의 도면도 출력을 못하는 경우

5. 세부채점 시에는 모범답안에 제시된 부위를 검토하여 선정하고 채점한다.

6. 출력물을 확인하여 동일작품이 발견될 경우 모두 부정행위로 처리한다.

7. 표준시간 내에 작품을 제출하는 것을 원칙으로 하나 연장시간을 사용할 경우 허용 연장시간의 범위 내에서 10분까지는 5점, 10분 초과 20분까지는 10점, 20분 초과 30분까지는 15점을 수검자가 취득한 점수에서 각각 감한다.

(8)

http://cafe.naver.com/solutionacademy
