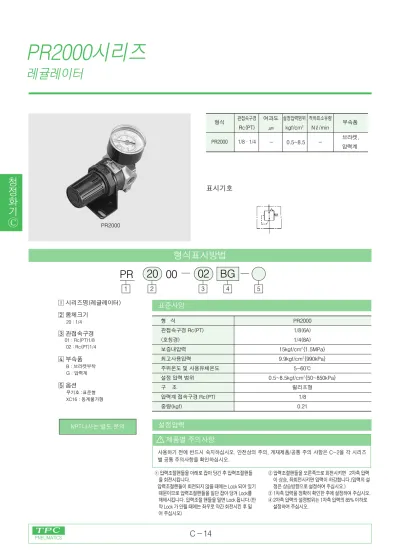

PNEUMATICS
C-14
청 정 화 기
표시기호
PR2000시리즈
레귤레이터
형식표시방법
PR 00
3
1 4 5
02
2
20 BG
시리즈명(레귤레이터) 몸체크기
20 : 1/4
관접속구경
01 : Rc(PT)1/8 02 : Rc(PT)1/4
부속품
B : 브라켓부착 G : 압력계
옵션
무기호 :표준형 XC16 : 동계불가형
표준사양
형 식 PR2000
관접속구경 Rc(PT) 1/8(6A)
(호칭경) 1/4(8A)
보증내압력 15kgf/cm2{1.5MPa}
최고사용압력 9.9kgf/cm2{990kPa}
주위온도 및 사용유체온도 5~60℃
설정 압력 범위 0.5~8.5kgf/cm2{50~850kPa}
구 조 릴리프형
압력계 접속구경 Rc(PT) 1/8
중량(kgf) 0.21
형식 관접속구경 여과도 설정압력범위 적하최소유량
부속품 Rc(PT) ㎛ kgf/cm2 Nℓ/min
PR2000 1/8·1/4 브라켓,
－ 0.5~8.5 － 압력계
PR2000
` ① 압력조절핸들을 아래로 잡아 당긴 후 압력조절핸들 을 회전시킵니다.
압력조절핸들이 회전되지 않을 때에는 Lock 되어 있기 때문이므로 압력조절핸들을 일단 잡아 당겨 Lock를 해제시킵니다. 압력조절 핸들을 밀면 Lock 됩니다.(만 약 Lock 가 안될 때에는 좌우로 약간 회전시킨 후 밀 어 주십시오)
② 압력조절핸들을 오른쪽으로 회전시키면 2차측 압력 이 상승, 좌회전시키면 압력이 하강합니다.(압력의 설 정은 상승방향으로 설정하여 주십시오.)
③ 1차측 압력을 정확히 확인한 후에 설정하여 주십시오.
④ 2차측 압력의 설정범위는 1차측 압력의 85% 이하로 설정하여 주십시오.
NPT나사는 별도 문의
설정압력
제품별 주의사항
사용하기 전에 반드시 숙지하십시오. 안전상의 주의, 게재제품/공통 주의 사항은 C-2을 각 시리즈 별 공통 주의사항을 확인하십시오.
압력특성
외형치수도
C-15
PNEUMATICS청 정 화 기
유량특성
PR2000시리즈
구조도/부품 LIST
번 호 부 품 명 재 질 비 고
❶ 몸 체 아연 다이캐스팅 -
❷ Bonnet 수지 -
주요부품/부품 LIST
번 호 부 품 명 재 질
❸ Piston Ass’y NBR PR2000-13-6035
❹ 밸브 Ass’y 황동·NBR PR2000-10-6035
❺ 밸브스프링 스텐레스강 PR2000-17-6035
❻ 밸브 O링 NBR -
예비부품/교환부품번호
부 품 번 호 조건:1차측 압력 7kgf/cm2,
2차측 압력 2kgf/cm2, 유량 20Nℓ/min
조건:1차측 압력 7kgf/cm2,
2차측 압력 2kgf/cm2, 유량 20Nℓ/min
Rc(PT)1/4
2차측압력kgf/cm2
0 200 400 600 800 1,000 0.6
0.5
0.4
0.3
0.2
0.1
0
압력계접속구경 Rc(PT)1/8
Rc(PT)1/4 or 1/8 OUT
IN
86.8
5.4 40
21
18
53
54.7 30
□40 2.3
40 6
Bracket
압력계 관접속구경
(선택사양)
IN OUT
❹
❸
유량 Nℓ/min(ANR)
Rc(PT)1/4
유량 Nℓ/min 설정점
2차측압력kgf/cm2
