大 韓 土 木 學 會 論 文 集 第29卷 第4D 號·2009年 7月 pp. 535~544
測量및地形空間情報工學
LBS 기반의 수도정보서비스시스템 개발
Development of the LBS-based Water Service Information Service System
황의호*·이근상**
Hwang, Eui Ho·Lee, Geun Sang
···
Abstract
Even though Korea's national project - NGIS(National Geographic Information System) has been built since 1995 and the GIS database for underground facilities has also been built, not so many systems are utilizing those databases currently. Also, the waterworks GIS developed and operated by K-Water is not used effectively in supporting field works. In order to manage and operate the waterworks pipelines effectively, systematic supporting strategy must be established by adopting the state-of- the-art technology. In this research, a ubiquitous-based strategy for managing waterworks facilities is proposed to increase the usability of the existing related databases and to ensure the systematic way of distributing information. The current status of the existing waterworks GIS and GIS database were analyzed to achieve the goal. By studying the state-of-the-art technology, we found that importing the LBS technology to the databases is necessary. The results of these efforts are exclusive waterworks- mobile-terminals and LBS system supporting them. Furthermore, the applicability of the ubiquitous technology to waterworks has been examined to realize the real-time waterworks management.
Keywords :LBS, GIS, IT, Ubiquitous
···
요 지
1995년 이후 국가 GIS사업 및 지하시설물 관련 GIS DB가 구축되었으나, 이를 효율적으로 활용할 수 있는 시스템 부족으로 인해 활용성 극대화 방안이 모색되고 있다. 또한, 수도시설물의 유지관리를 지원하기 위하여 수도GIS 시스템을 개발하여 운영 중에 있으나, 시스템 운용에 있어 현장업무 지원 및 활용체계가 미진하여 관로의 효율적 관리를 위한 신기술 도입이 필요하다.
본 연구에서는 기 구축된 수도GIS DB의 활성화 및 정보제공 체계의 수도관리 업무를 지원하기 위해 유비쿼터스 기반의 수도 관리 방안을 수립하고자 하였다. 이를 위해 기 구축된 수도GIS 추진현황 및 GIS DB를 분석하여 최신 IT기술 적용방안을 검 토하고, 최신 기술 동향 분석을 통하여 수도GIS의 활용성 극대화를 위한 위치기반서비스(LBS; Location Based Service) 기술 을 선정하여 수도관리용 모바일 단말기 개발 및 LBS 시스템을 설계·구축하였다. 이를 통해 관로의 효율적 관리 및 운영을 위 하여 신기술 도입을 통한 업무지원의 체계성 확보가 가능하며, 현장업무의 효율성을 향상시켜 줄 것으로 판단된다.
핵심용어 : 위치기반서비스, GIS, 정보기술, 유비쿼터스
···
1. 서 론
IT기술의 발달과 함께 최근 유비쿼터스 패러다임이 등장함 에 따라 공공부문의 정보화 환경도 변화하여야 한다는 논의가 활발하다(한국수자원공사, 2006). 공공부문의 경쟁력을 지속적 으로 제고하고 높아지는 서비스 요구 수준을 충족시키기 위해 서는 새로운 기술의 적극적인 도입이 필수적이며, 지속적인 공 공부문의 경쟁력 강화와 고도화된 국토 관리체계 구축을 위해 서는 이러한 신기술을 적극적으로 업무에 활용할 필요가 있다.
최근 많은 기업들이 컴퓨터에 의한 관리시스템을 도입하여 현장에 적용하고 있다. 특히, 산업설비 및 생산 장비는 첨단 의 IT기술을 활용하여 자동화 및 고기능화에 따라 많은 설 비가 서로 연계되어 운영되어 가고 있는 추세이다. 이에 따
라 전문화된 보전기술력과 함께 시스템 전체의 안전성 확보 와 안전대책이 절실히 요구되고 있다. 종래의 수도정보시스 템은 수도시설의 과학적체계적인 관리를 도모하고, 각종 지 하시설물의 자연적 또는 인위적 파손에 능동적으로 대처하 기 위한 시스템으로서 지리정보시스템(GIS)과 연계하여 구축 되어지고 있다(한국수자원공사, 2005). 그러나 이들 시스템은 실시간 관리체계에 구축을 위한 체계적이고 표준화된 자료 구축 및 활용이 어렵다는 문제점을 가지고 있다.
현재 수도시설 관리방법에 있어서의 문제점은 여러 가지가 있다. 먼저, 측정 자체의 문제에 앞서 각 수도시설물 자체의 안전관리에 있어서 종래에는 수도정보의 측정과 안전관리가 별도로 이루어짐으로써 업무가 분산되는 문제가 있었다(건설 교통부, 2003). 따라서 수도시설물 자체의 안전관리가 효율
*정회원·교신저자·한국수자원공사 K-water연구원 선임연구원 (E-mail : [email protected])
**정회원·한국수자원공사 K-water연구원책임연구원 (E-mail : [email protected])
적으로 이루어지지 못함으로써 수도시설물의 손상이나 파괴 가 일어날 경우 신속하게 대응할 수 없었다. 또한 현장 관 리업무 수행을 위하여 실시간 위치기반서비스 부재로 업무 지연 및 신속한 긴급상황 조치에 어려움에 대한 많은 문제 점이 지적되어 왔다(한국수자원공사, 2005). 이와 같은 수도 시설의 유지관리 업무 부실은 안전대책의 미비로 인한 사고 발생률을 높일 수 있으며, 재난에 대해 효과적으로 대응할 수 없을 뿐만 아니라 재난에 대한 피해 정도가 더욱 악화되 게 만들고, 환경오염 등 수많은 문제를 야기한다(환경미디어,
2006). 이와 같은 각종 문제점의 해결 뿐 아니라, 효율적이
고 체계적이며 실시간 관리가 가능한 유비쿼터스 기술 도입 이 절실한 실정이다(한국수자원공사, 2006).
이에 따라, 본 연구는 기 구축된 수도GIS 활용의 활성화 및 정보제공 기반의 체계성을 확보하여 수도관리 업무의 수 행에 있어 과학화 달성을 위한 LBS(Location Based
Service) 기반의 수도정보 서비스 구현을 목적으로 한다. 이
를 위해 기 구축된 수도GIS 추진현황 및 GIS DB를 분석 하여 최신 IT기술 적용방안을 검토하고, 최신 기술 동향 분 석을 통하여 수도GIS의 활용성 극대화 및 모바일기반 실시 간 관리가 가능한 위치기반서비스 기술을 도입하여 시스템 을 설계·구축하고자 한다.
2. 위치기반서비스기술 동향
과거에도 위치에 대한 정보를 이용한 서비스는 GPS
(Global Positioning System)를 통해 이루어졌으며 이러한
위치정보는 국방, 환경, 교통과 물류 분야에서 많이 활용되 고 있으나, 위치기반서비스가 일반인들에게 가장 큰 관심의 대상이 되는 이유는 바로 위치정보가 이동통신과 연결되면 서 대중적이고 일반적인 다양한 서비스를 제공하기 때문이 다. 국내 위치기반서비스는 물류, 이동통신, 무선인터넷, 교 통 등 다양한 분야에서 단순 위치기반서비스에서 위치기반 공공안전(긴급구조 119, 112), 위치기반 차량관제, 위치기반 전자상거래, 위치기반CRM, 위치기반 물류, 위치기반 민간안 전서비스, 위치기반 엔터테인먼트, 위치기반 관광정보포털 등 의 응용분야로 위치기반서비스 규모가 확대되고 있으며, LBS 기반 시스템 개발에 필요한 실시간 대용량 위치정보 처리 및 콘텐츠 전송, 유무선 게이트웨이, 위치정보 관리, 개인정보 보안 등의 핵심 기술 개발이 진행되고 있다.
국외의 경우 일본에서는 2001년 일본KDDI를 통해 제공된 퀄컴의 gpsOne 방식 GPS 서비스를 기점으로 LBS 활용이 활성화되기 시작했다. 2001년부터 이미 망 개방이 이루어져 독립 CP들 역시 독자적인 방식의 위치정보 서비스를 NTT 도코모와 KDDI 등의 이동통신망을 통해 제공할 수 있어서 일본의 위치정보서비스는 다른 나라에 비해 매우 다양하다.
또한, LBS를 위한 단말기도 휴대전화뿐만 아니라, PC, 팩스, 자동항법시스템, 전용단말기, PDA 등 다양한 장비를 통해 위치정보서비스가 제공되고 있다. 유럽의 LBS는 위치정보를 활용하여 현재 위치와 관련된 교통정보, 쇼핑정보, 식당정보 등의 생활 정보를 제공하는 서비스가 2000년경 시작되었다.
유럽은 LBS 부문에 있어 우리나라, 일본과 같은 선도적인 다양한 서비스는 아직 이루어지고 있지 않지만, 서비스 업그
레이드와 다양화가 진행 중이며, LBS 이용률은 낮지만 유럽 전체 차원에서 진행되고 있는 위치기반 E112 서비스의 향후 향방이 구체화될 경우 이를 통한 LBS의 확산이 가능할 것 으로 기대된다. 미국지역의 LBS는 연방정보 주도하에 공공 서비스인 E911(Enhanced 911) 중심으로 서비스가 발전 및 육성되고 있다는 특징을 보이고 있다. 반면, 상업용 서비스 제공이 미비한 상태이다. E911 외에 Autodesk의 친구찾기서 비스인 “Friend connect”, LBS 및 관련 솔루션 업체인
Kivera와 Voltdelta사의 운전정보서비스 “Driving directions”
을 제공하고 있으며, 미국의 주요 메트로폴리탄지역에서 위 치기반 식당, 쇼핑, ATM 등의 생활정보서비스인 “Find
place”를 제공하고 있다(한국전자통신연구원, 2005).
이와 같이 LBS 관련기술은 상업적인 부분과 공공서비스 부분으로 나누어져 실시간 위치취득기술, 모바일 단말기술, 서비스 기술 등의 접목을 시도하고 있으며, 도시 주요 지하 시설물 중 하나인 수도시설 관리에 있어 긴급 누수상황에 대한 유기적인 대처, 유지관리업무 체계적인 지원 등 관리체 계의 획기적인 개선을 위한 시스템 적용 시도가 이루어지고 있지 못함으로써 최신 위치기반기술 적용을 통하여 효율성 을 향상시키기 위한 방안 모색이 절실한 실정이다.
3. 사용자요구분석
3.1 기존업무분석
모바일시스템의 현장업무지원을 위하여 수도시설 관리업무 를 분석하였다. 현재 수도시설 점검정비를 수행하고 있는 대 상으로는 관로시설, 기계설비, 전기설비, 계측서버 등으로 세 부점검설비, 점검항목, 점검주기, 조치내용 등에 대한 내용을 조사한다. 이 중 관로시설 점검정비 업무 내용으로는 관로 및 수도부지, 암거 및 터널, 써저탱크, 하천횡단관로, 영구표 석점, 제수밸브, 공기밸브, 이토밸브, 신축관, 안전밸브에 대 한 누수 및 침하여부, 수도부지 무단점용여부, 터널 사면 붕 괴여부 등에 대한 점검관리를 수행하게 된다. 기계설비 점검 정비에서는 펌프, 크레인, 역지밸브, 안전밸브, 공압밸브, 취 수설비, 유압설비 등에 대한 누수 및 연결부 점검, 베어링 이음 및 진동 발열여부, 외관 부식상태, 베어링 손상여부 등 을 점검관리하게 된다(한국수자원공사, 2005). 수도시설관리 현장업무는 주로 차량이동에 의해 관로의 밸브실과 지하관 로의 위치를 찾아 업무를 수행하게 되나 지하시설물의 특성 상 위치정확도 확보에 어려움이 있다.
이러한 현장 업무특성을 분석한 결과 관로시설에 대한 현 장현황 및 위치를 파악하는데 시간이 많이 소요되고 있으며, 이로 인한 점검관리를 위한 작업능률이 떨어지고 있는 실정 이다. 또한, 누수 및 작업자 안전 사고발생시 즉각적인 조치 를 수행하고, 점검관리에 있어 현장조사 자료의 실시간 DB 화 및 관리체계 구축에 있어 한계가 있는 것으로 파악되었 으며, 본 연구에서는 이러한 문제점을 개선하기 위한 방안을 제시하고자 하였다.
3.2 요구사항분석
본 연구에서는 수도관리자의 의견사항을 수렴하여 시스템 개발에 반영하고자 하였으며, 수도업무 지원을 위한 모바일
시스템 구축을 위해 한국수자원공사의 수도관리처, 수도기획 처, 수도센터, 관리단, 정보관리실 등의 현장업무 담당자를 대상으로 모바일시스템의 필요성, 평균 현장업무 수행건수, 현장업무지원 필요 어플리캐이션, 모바일시스템에 필요한 레 이어 항목 등에 대한 요구도 분석을 실시하였다.
설문에 응답한 사용자는 수도시설관리, 부지관리, 수도진단 등의 업무를 담당하고 있다. 설문 응답 결과는 현장업무 수 행에 있어 모바일시스템 도입이 반드시 필요하다는 응답이 100%로 나타났으며, 한달 평균 현장업무 수행건수는 4건 이 상이 90% 이상으로 나타났다. 또한, 모바일기반 현장업무지 원 어플리캐이션이 필요한 부분으로는 수도진단, 부지관리 등의 순으로 나타났으며(그림 1), 현장업무 수행에 활용도가 높은 레이어는 표 1과 같이 조사되었다.
4. 대상지선정 및 수도GIS DB 설계
4.1 연구대상범위
본 연구의 대상범위는 한국수자원공사에서 유지관리하고 있 는 광역상수도 및 공업용수도 시설(21개 지구)로 하였으며, 관로길이는 3,344km이다(한국수자원공사, 2005). 표 2는 연 차별 GIS DB가 구축된 사업지구 및 관로길이를 나타내고 있다.
그림 1. 사용자설문결과
표 1. 사용자요구사항분석을통해선정된레이어
순번 대분류 소분류 순번 대분류 소분류
1 관로
(Line)
Station
관로찾기 4 계량기
(Point) 관리용계량기
요금부과용계량기
2 밸브
(Point) 제수밸브, 공기밸브
이토밸브, 안전s밸브 5 사업장
(Point, Polygon) 취수장, 정수장, 가압장, 배수지 댐, 지역본부(관리단, 건설단, 센터 등)
3 밸브실
(Polygon)
제수밸브실, 공기밸브실 이토밸브실, 안전밸브실 유량계실, 신축관실, 관압계실
6 수도시설
(Point) 기준점(매설점)
그림 2. 연구대상범위
4.2 수도GIS DB 설계
수도GIS의 LBS 기반 서비스 구현을 위해서는 기존 모바 일 회사에서 보유하고 있는 일반지형도(건물, 도로, 철도 등), 위치검색을 통한 경로안내를 위한 네트워크 DB, 주요 대상 물 검색을 위한 POI(Point Of Interest) DB와 함께 수도
GIS DB의 모바일지도 제작 및 검색 항목 DB화 등이 필수
적이다(황의호와 고덕구, 2006). 이에 따라, 본 연구에서는 수도GIS 위치기반서비스 제공에 적합하도록 모바일사의 일
반지형도, 네트워크 및 POI DB와 수도GIS DB의 레이어 및 심볼 정의, POI 대상항목을 선정 등 모바일지도를 설계 구축하였다. 이를 통해, 기 구축된 수도GIS DB의 관로, 사 업장, 밸브, 밸브실, 스테이션, 착수정, 수용가 등이 탑재된 모바일 서비스용 지도를 제작하고, 기존의 모바일사의 기본 데이터에 수도GIS DB를 중첩하여 효율적인 수도서비스 제 공이 가능하도록 하였다.
표 2. 대상지역관로현황
구 분 계 2001까지 2002년 2003년 2004년 2005년 2006년
지구 21개 지구
[7개지구[
수도권(I,IV) 울산권,거제권 창원권,포항권 청주권,여수권
[4개지구]
아산권,보령권 수도권(V,VI)광주권,
[5개지구]
정읍권,부여권 일산, 운문댐
부안댐
[5개지구]
사천권,구미권 전주권,태백권
군산공업
[이월지구]
사천권,구미권태 백권
[이월지구]
사천권
관로길이(km) 3,344 1,467 786 413 407 198 73
표 3. 수도GIS 설계구축내용
대분류 중분류 SHP File 포인트심볼 데이터타입 정렬순서 반영여부 검색필드
설비물
관로 kowaco_pipe_route line 1 o x
수용가관로 customer_pipe_route line 2 o x
폐관로 discontinuance_pipe_route line 3 o x
사업장내관로 premise_pipe_route line 4 o x
서지파이프관로 surgy_pipe_route line 5 o x
비상연결관로 emergency_pipe_route line 6 o x 수용가분기관로 service_branch_pipe_route line 7 o x
bypass관로 bypass_pipe_route line 8 o x
이토연결관로 drain_pipe_route line 9 o x
유량계밸브 valve_gauge point 1 o x
서지탱크 surgy_tank_location point 7 o x
안전밸브 valve_safe_valve point 14 o x
터널명 kowaco_tunnel_annotation point 16 o tnl_nm
관압계위치 pressure_meter_location point 20 o x
정류기위치 rectifier_location point 31 o x
펌프모터명 pump_motor_annotation point 36 o x 펌프모터위치 pump_motor_location point 37 x x
신축관밸브 valve_elastic_pipe point 38 o x
측정함위치 gauge_location point 40 o x
상업장내구내밸브 premise_valve_location point 41 o x 수도계량기위치 flow_meter_location point 42 o x
bypass밸브 flow_meter_location point 43 o x
신축관위치 elastic_pipe_location point 44 o x
이토밸브 valve_drain_valve point 45 o x
제수밸브 valve_control_valve point 46 o x
공기밸브 valve_air_valve point 47 o x
밸브실위치 valve_room_location point 48 o x 스테이션명 station_annotation point 49 o point_nm
스테이션위치 station_location point 50 x x
터널형상 kowaco_tunnel_coverage poly 9 o x
밸브실형상 valve_room_coverage poly 10 o x
5. LBS 기반수도정보서비스시스템 개발
5.1 시스템 설계
개발 소프트웨어로는 전용모바일단말기 운영체제, 개발언 어, 시스템 설계 도구로 구성된다. 운영체제는 WindowsCE.
Net, 개발 SDK는 Atlas Navicon이며, 개발언어는 Embedd-
ed Visual C++를 이용하여 사용자 인터페이스 환경을 구축
하였다. 또한 시스템 설계 도구는 UML(Unified Modeling
Language)과 Visio2003을 이용하였으며, 시스템 개발의 효율
성 및 체계적인 운영관리가 가능하도록 하였다(황의호, 2006).
시스템 설계는 구조설계 및 기능설계를 수행하였으며, 구 조설계는 사용자 요구조사에 의해 현장작업시 주요하게 관 리되고 있는 밸브실, 밸브, Station 등에 대해 관리정보 입 력 및 조회 등이 가능하도록 Class diagram을 이용하여 위 치기반 수도관리시스템 구조설계를 도출하였다. 구성 클래스 는 크게 윈도우 제어 클래스, 네비게이션 지도 제어 및 서 비스 클래스, 관리정보 송수신관련 통신 클래스, 수도시설 제 표 3. 수도GIS 설계구축내용(계속)
대분류 중분류 SHP File 포인트심볼 데이터타입 정렬순서반영여부 검색필드
구축물
정수지명 clear_well_annotation point 21 o stru_nm
착수정명 gauging_well_annotation point 22 o stru_nm
농축조/조정조명 thickner_well_annotation point 25 o stru_nm 침사지흡수정명 sand_basin_annotation point 26 o stru_nm
혼화지명 mixing_basin_annotation point 27 o stru_nm
침전지명 sedimentation_basin_annotation point 34 o stru_nm
여과지명 sand_filter_basin_annotation point 35 o stru_nm
역세척수조명 back_wash_well_annotation point 6 o stru_nm
읍집지명 coagulation_basin_annotation point 32 o stru_nm
조절지명 control_basin_annotation point 12 o stru_nm
취수구명 intake_tower_annotation point 13 o stru_nm
해수조/집수조명 recive_well_annotation point 15 o stru_nm
배수지명 distribute_reservoir_annotation point 9 o stru_nm
건축물
배슬러지지명 drain_sludge_basin_annotation point 19 o stru_nm
용수댐명 dam_annotation point 3 o name
용수댐위치 dam_location point 4 x x
관리단위치 office_location point 8 x x
관리단명 office_annotation point 10 o office_nm
관리단형상 office_coverage poly 1 x x
용수댐형상 dam_coverage poly 2 o x
사업장형상 site_coverage poly 3 o x
기타건축물형상 kowaco_building_coverage poly 4 o x
사업장위치 site_location point 24 x x
사업장명 site_annotation point 28 o site_nm
기타건축물명 kowaco_building_annotation point 39 o name
수요자
수용가정수장형상 custom_clear_coverage poly 5 o x 공단저수조위치 water_tank_point_location point 23 o x 수용가배수지형상 custom_distribute_coverage poly 6 o x 수용가가압장형상 custom_pump_coverage poly 7 o x 수용가가압장위치 custom_pump_location point 5 x x
수용가정수장명 custom_clear_annotation point 17 o dcc_nm 수용가정수장위치 custom_clear_location point 18 x x
수용가가압장명 custom_pump_annotation point 2 o x 수요자/수용가위치 customer_point_location point 29 o x 수용가배수지위치 custom_distribute_location point 30 x x
수용가배수지명 custom_distribute_annotation point 33 o ddc_nm 사고/공사위치 공사위치형상 construction_locate_coverage poly 8 o x
공사위치명 construction_locate_location point 11 o work_nm
어 클래스로 구분되어 진다.
기능설계는 모바일 수도GIS 정보제공 체계 구축을 위하여 기존 네비게이션 시스템의 일반기능을 기반으로 수도시설물 조회 및 수도관리 기능을 함께 설계하였으며, 수도시설물 찾 기 기능을 통한 종합적인 안내시스템 및 수도시설 상세정보 검색 기능을 설계하였다. 위치기반서비스 기능 설계 주요 내 용은 검색, 안내, 환경설정 기능으로 크게 분류되며 각 기능 별 상세 내용은 표 4와 같다.
5.2 위치기반시스템구현
LBS 기반 수도정보서비스시스템의 하드웨어 구성은 현장
업무 수행시 편리성을 제공하기 위하여 실시간 위치정보 취 득이 가능한 GPS 및 무선데이터 처리를 위한 CDMA 모듈 이 탑재된 수도관리용 모바일단말기를 도입하였다.
모바일기반의 수도GIS 시스템은 수도부지관리, 수도시설관 리, 계량기 관리 등 수도관리 업무 지원을 위하여 현장업무 수행 중 수도에 관련된 다양한 정보를 조회하고 입력할 수 있는 시스템이다. 유비쿼터스 기반 수도GIS 시스템의 구성 은 수도시설정보를 관리하고 운영하는 중앙서버, 수도시설을 관리하는 수도관리단 및 센터, 관리정보 조회 및 서버 전송 을 위한 무선망(CDMA), 현장 수도관리를 수행하는 작업자 (모바일단말기 사용자)로 구성된다(그림 4).
그림 3. 시스템구조설계(Class diagram) 표 4. 세부클래스명세서
구분 클래스 명 내용 구분 클래스 명 내용
1 CKWaterDlg 윈도우 제어 8 CValveRoomFile 밸브실 점검 관리
2 CTheNavi 지도제어 및 관리 9 CValveFile 수도밸브 관리
3 CLogInDlg 사용자 로그인 관리 10 CDialogValveRoom 밸브실 윈도우 제어
4 CEditEx 입력자료 편집 11 CDialogValve 수도밸브 윈도우 제어
5 CInELogFile 자료 송수신 관리 로그 12 CDialogStation 관로 Station 제어
6 CInEFile 통신관련 관리 13 CUserInfoFile 사용자 이력 관리
7 CStationFile 관로 Station 관리 14 XSettingValue 밸브 제어를 위한 초기값 설정
LBS 시스템 개발을 위하여 기존 지형도에 기 구축된 수 도GIS DB를 중첩하여 수도관련 다양한 주제도 서비스가 가 능하도록 편집하였다. 실시간 위치정보 취득을 위하여 GPS 설정화면을 통한 좌표값 및 위성 수신 상태, 속도 등을 조 회할 수 있도록 하였으며, 모바일 기반 수도GIS의 검색은 POI로 구축된 일반시설 검색과 함께 명칭검색을 통하여 수 도관로, 밸브실, 밸브, 스테이션, 사업장 등에 대한 빠른 검 색이 가능하도록 구현하였다.
수도정보 검색 기능은 안내메뉴, 주변검색, 명칭검색을 통 하여 원하는 수도시설물로 위치이동 및 관로, 밸브실, 사업 장 등 검색기능 제공을 통한 주변검색으로 신속한 현장업무 지원이 가능하다. 그림 5는 수도시설 위치검색 기능을 나타 나고 있으며, 수도시설 점검관리를 위한 사전조사 계획 수립 시 효율적인 점검일정 수립 및 주변시설물에 대한 정보를 사전 확인이 가능하다. 그림 6은 검색한 목적지를 안내하는 경로안내 기능이며, 시설물점검에 있어 차량운행시 주변의
스테이션 및 밸브, 밸브실 등에 대한 정보 조회가 가능하여 안전사고(누수 및 질식사고) 발생시 주변 관로 탐색하여 밸 브 차단 및 작업자 위치 등을 조회하여 신속하게 조치를 취 할 수 있는 기반 제공이 가능하게 되었다. 기존 시설물점검 시 작업자의 경험 및 설계도면을 이용하여 파악하였으나, GPS에 의하여 현장위치를 확인하고 이를 위치기반시스템과 접목하여 관망도를 가시적으로 확인하게 됨으로써 관망관리 에 있어 효율성을 향상시킬 수 있게 되었다.
또한, 그림 7과 같이 모바일 기반 수도시설 관리업무 지 원을 위하여 밸브, 밸브실, 스테이션 등에 대한 사업단계, 구간, 계통, 관경, 심도, 밸브재질, 제작회사 등과 같이 수도 시설물에 관한 상세정보를 현장에서 조회가 가능하도록 하 였으며, 현장에서 점검 조사된 내용을 모바일 시스템에 바로 입력할 수 있도록 하여, 기존 야장에 기입하고 조사된 내용 을 PC에 입력하는 작업절차를 모바일 시스템에 직접 입력하 고 CDMA 망을 이용하여 중앙서버에 전송하여 관리함으로 표 5. 시스템기능설계내용
검색 기능 안내 기능 수도관리 및 환경설정 기능
그림 4. 시스템구성도

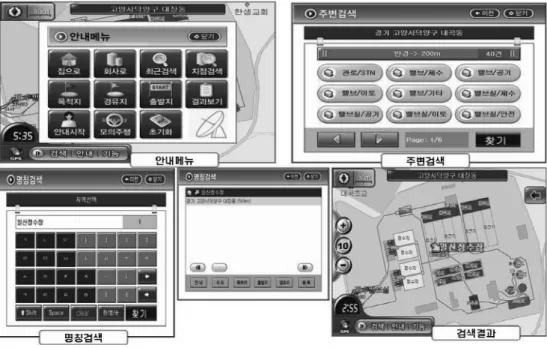

그림 5. 수도시설위치검색
그림 6. 위치검색을통한경로안내
그림 7. 수도시설정보검색기능
써 현장업무 수행 절차를 단순화하여 중복적인 작업이 최소 화될 수 있도록 하였다.
5.3 시스템 활용결과분석
모바일 시스템을 개발하여 현장업무를 수행하는 수공의 각 지역본부, 수도센터 등 250명의 관리자에게 배포하였으며, 시스템 활용을 통한 업무개선 효과를 분석하기 위하여 주요 활용업무, 활용주기, 경제성 등에 대하여 의견 사항을 조사·
분석하였다(그림 8).
분석결과 현장에서 관리업무를 수행하는 관리자를 중심으 로 시설관리, 수도진단, 현장조사, 부지관리 등의 수도시설의 효율적인 유지관리를 수행하기 위하여 월 평균 10일 이상 시스템을 활용하고 있으며, 활용시간은 일 평균 교대 근무자 를 고려하여 9시간 정도 활용되고 있음을 확인 할 수 있었 다. 또한 경제성에 있어 차량이동시간 효율과 업무처리 자동 화 측면에 있어 일 업무소요경비 약 5백만원 절감효과가 나 타나는 것으로 분석되어 유지관리비용 절감을 통한 업무개
선 효과가 있는 것으로 확인되었다.
현재 수도관로 관리업무, 기계설비 관리업무, 부지 관리업 무 등 상시적으로 현장업무를 수행하고 있으나, 위치기반서 비스 지원 미진한 분야로 작업자의 업무 능률을 향상시키고 수도관리에 있어 발생되는 어려움을 해결하는데 중요한 역 할 수행이 가능할 것으로 사료된다. 또한 지속적인 사용자 요구사항 수렴 및 DB 업데이트체계 구축, 최신 IT 기술 적 용을 통한 시스템 업그레이드 등을 통하여 사용자의 시스템 에 대한 만족도를 증가시켜 줌으로써 활용성을 극대화 할 수 있을 것으로 판단된다.
5.4 웹기반 모바일시스템유지관리체계구축
개발된 모바일시스템의 활용성을 극대화하기 위해서는 무 엇보다 신뢰성 높은 DB의 지속적인 갱신과 유지관리가 필 수적이다. 본 연구에서는 모바일시스템의 유지관리 및 사용 자 지원체계를 활성하기 위하여 인터넷을 통한 시스템 업그 레이드 및 요구사항 수렴을 위한 웹서비스 시스템을 개발하 그림 8. 시스템활용결과
표 6. 수도관리업무개선효과(1일기준)
‘09년 엔지니어링 사업대가기준 적용(중급)
구 분 기존 시스템 활용
1. 차량이동시간 효율 4시간×111,576원×90개소+ 10,000원= 5,030,920원 2시간30분×111,576원×90개소+ 7,000원= 3,145,075원 2. 업무처리 자동화 3시간×111,576원×90개소 = 3,765,690원 30분×111,576원×90개소 = 627,615원
합 계 8,796,610원 3,772,690원
비용 효과 5,023,920원
그림 9. 모바일시스템유지관리홈페이지
였다. 웹시스템은 위치기반 시스템에 대한 소개, 하드웨어 및 소프트웨어 업데이트 정보, 사용자 의견사항 접수, 의견 사항 처리 등 배포된 사용자의 원활한 활용체계 지원을 위 하여 구축되었다. 웹시스템 메뉴에는 u-WWS, PRODUCT,
SUPPORT, Q&A 등으로 구성되어 있으며, 사용자의 다양한
의견 수렴 및 편리한 이용기반 제공을 위하여 서비스를 제 공하고 있다.
6. 결 론
본 연구에서는 보다 효율적인 수도관리 업무를 지원하기 위해 기구축된 수도GIS DB를 이용하여 위치기반 수도정보 서비스시스템을 개발함으로써 다음과 같은 결론을 얻을 수 있었다.
1.기존의 수도GIS를 네비게이션 및 LBS용 모바일 단말기에 내장하고, 무선망을 이용하여 관리업무를 수행할 수 있도 록 하여 기존 설계도면에 의존하여 현장업무를 수행함으 로써 발생되는 공사시 안전사고 발생, 누수사고 발생시 정 확한 위치 조회 어려움, 지하시설물 유관기관과 자료 공유 의 어려움과 수도정보 측정 및 안전관리 업무지원에 있어 단일 시스템을 이용하여 수행하도록 함으로써 신속한 대 처 및 처리가 가능하도록 지원하였다.
2.본 연구에 의해 개발된 시스템은 현장 작업자에 배포 및 교육을 통하여 다양한 의견을 수렴하여 시스템 기능 개선 에 반영함으로써 활용성을 극대화 할 수 있도록 하여 체 계적인 업무 수행 지원이 가능하였다. 또한 모바일 GIS DB에 대한 지속적인 유지관리체계 수립 및 LBS 기반의 업무지원체계 구축을 통하여 현장업무 수행시 수도GIS를
적극 활용할 수 있는 기반을 제공함으로써 수도GIS 활용 성 증대가 가능하였다.
3.모바일기반의 수도GIS 시스템은 수도부지관리, 수도시설 관리, 계량기 관리 등 수도관리 업무 지원을 위하여 현장 업무 수행 중에 수도에 관련된 다양한 정보를 조회하고 입력할 수 있는 시스템이다. 이러한 시스템은 수도관리 업 무 체계를 개선함으로써 유지관리 업무수행에 있어 보다 편리하고 신속한 업무 수행이 가능하여 현장업무에 소요 되는 시간 및 노력을 절감할 수 있을 것으로 사료된다.
참고문헌
건설교통부(2003) 상수도 안전점검 및 정밀안전진단 세부지침, pp. 22-87.
한국전자통신연구원(2002) Mobile Location Service 기술 및 시 장 동향, 기술동향집.
한국전자통신연구원(2005) 위치기반서비스 기술 동향, 전자통신동 향분석, 제20권 제3호.
한국수자원공사(2005) 수도시설 운영정보시스템 GIS DB 구축, pp. 7-15.
한국수자원공사(2005) 수도시설유지관리업무매뉴얼.
한국수자원공사(2006) 유비쿼터스도입을위한전략세미나, 전략 세미나자료집, pp. 10-140.
환경미디어(2006) 유비쿼터스를 활용한 상·하수도 관리방안, 2006 환경가족 정기 세미나.
황의호, 고덕구(2006) 유비쿼터스 기반의 물길서비스(u-WWS) 시스템 개발, 수자원정보지, pp. 54-63.
Telematics Research Group (2003) Global Telematics Perspective.
Park, J.H. (2004) Trend of Telematics Technology and R&D Strat- egy in Korea, Telematics International Conference.
(접수일: 2007.8.29/심사일: 2007.10.19/심사완료일: 2009.3.25)
