전 지구 범위의 토양수분 데이터 산출 인공위성 현황 01
1. 서론
토양수분(Soil Moisture)은 토양에 존재하는 물로 서 에너지 변화의 영향으로 토양 또는 식물로 이동
하거나 대기로 이동하게 된다. 이와 같이 지표-대기 상호작용에 있어 주요한 변수일 뿐 아니라 전 지구 적 기상 기후, 농업환경 및 수문학 분야에서 중요한 요소로서 역할을 하고 있다. 또한 수문학적 관점에 서 지구상에 존재하는 97%의 해수를 제외한 3%의 담수 중 약 0.15%의 작은 구성비를 차지하고 있지만 증발산, 침투, 유출, 저류 등의 수분 이동을 결정하 여 지상과 대기, 물과 에너지 상호작용을 연계하는 주요 수문 기상변수이기 때문에 그 역할을 결코 작 지 않다. 이러한 특성 때문에 물순환(Water cycle) 과 식생(Vegetation)모니터링, 기상/기후 모델링에 있어서 시공간적으로 토양 수분의 변화양상을 파악 하는 것은 필수적이다.
하지만 현재 우리나라의 토양수분 관측은 주로 TDR(Time Domain Reflectometry)방법과 중성자 탐사법(Neutron probe) 등을 이용한 지점관측을 수 행하는 단계로 미국, 유럽, 일본 등의 광역적인 토 양수분 네트워크 구축 및 데이터 공유 등이 선진국 에 비해 그리 활발하지 못한 실정이다. 현장 관측의 경우 토양수분을 측정할 수 있는 지점의 수가 제한 적이며, 토양수분이 측정되는 관측 환경과 방법으 로 인한 불확실성이 발생하기 때문에 정확한 토양수 분 데이터를 획득하는데 있어 어려움이 따른다. 또 한 국내 토양수분 지점관측은 일부 관측지점을 시작 으로 2002년부터 부분적으로 구축되어 왔기 때문에 광역적인 데이터 확보가 어려우며, 유역조건을 반영 백 종 진 ●●●
성균관대학교 건설환경시스템공학과 박사과정 [email protected]
정 재 환 ●●●
성균관대학교 수자원전문대학원 수자원학과 석사과정
최 민 하 ●●●
성균관대학교 수자원대학원 수자원학과 부교수 [email protected] 선우우연 ●●●
성균관대학교 수자원대학원 수자원학과 박사과정 [email protected]
할 수 있는 신뢰도 높은 토양수분 관측 자료가 미흡 한 점이 있다. 따라서 보다 정확한 토양수분 데이터 를 획득하기 위한 다양한 방법이 모색되고 있으며, 인공위성을 통한 데이터 산출 방법이 대안으로 제시 될 수 있다. 최근 항공관측 및 인공위성을 이용한 원 격탐사기법 등의 선진 기술이 여러 연구에서 채택되 고 있어 효율적인 수자원관리를 위한 원격탐사 기술 활용이 적극적으로 모색되고 있다.
원격탐사위성(Remote Sensing Satellite)은 지구 관측위성이라고도 불리며 지구표면과 대기 및 해양 관측 등의 목적으로 사용되고 있다. 빠른 시간동안 넓은 범위를 관측하기 위해 효율적으로 이용되고 있 으며 이러한 원격탐사 기술로 전 세계가 하나로 연 결된 세계전도가 등장하였다. 현재는 기후변화를 비 롯한 각종 지구 환경을 관측뿐 아니라 특히, 토양수 분 측정만을 목적으로 하는 위성이 등장하면서 수자 원 분야뿐 아니라 지구과학 및 기상, 환경을 하나의 연결고리로 묶어주는 과학-융복합 시대의 전기를 마련하고 있다. 이러한 위성들은 전지구 범위의 토 양수분 데이터를 산출하고 있으며 무료로 되고있어
누구나 데이터를 확보할 수 있는 장점이 있다. 본고 에서는 전지구 범위의 토양수분 데이터를 제공하는 국외 인공위성 시리즈의 제반사항 및 현황에 대하여 소개하고자 한다.
2. 토양수분 데이터 산출 인공위성 2.1 Passive Microwave Sensor 인공위성
■ Advanced Microwave Scanning Radiometer- Earth Observing System (AMSR-E)
Advanced Microwave Scanning Radiometer E(AMSR-E)는 일본 우주항공 연구개발기구 (Japan Aerospace Exploration Agency, JAXA) 에 의해 개발되고 미항공우주국의 EOS에 의해 2002년 5월 4일에 발사된 Aqua 위성에 탑재된 센 서이다. 다양한 식생 피복 조건에서 토양수분을 측 정하기 위한 가장 유용한 기기로 수동마이크로웨이 브 관측시스템에서 지표면의 밝기온도를 측정하며, 표 1. AMSR-E 관련 제원
5~50 km 격자스케일에서 토양수분 복원 알고리즘 (Retrieval Algorithm)에 의해 체적 토양수분을 일 단위로 제공한다. 2 cm 깊이인 비교적 얇은 깊이에 서 관측되는 점, 비교적 큰 공간해상도로 인해 변동 성이 높은 토양수분의 특성을 나타내는데 어려운 점 등의 한계점을 가지고 있다. 그러나 AMSR-E 복사 계는 타 수동 마이크로파 센서에 비해 다양한 주파 수와 높은 해상도의 영상을 제공하는 장점이 있어 많은 연구에 활용되어 왔으며, 6.9 GHz(C band)와 10.7 GHz(X band)의 토양수분 자료가 가장 유용하 게 사용 되고 있다. 현재는 센서 고장으로 작동이 멈 추었으나, 2002년부터 2011년 10월까지의 토양수분 데이터 확보가 가능하다.
■ The Advanced Microwave Scanning Radiometer 2 (AMSR2)
AMSR2는 AMSR-E 제원을 계승하여 발전된 센서로 Japan Aerospace Exploration Agency (JAXA)에서 개발되었으며, 2012년 5월 18일에 발사된 Global Change Observation Mission (GCOM)의 첫 번째 인공위성에 탑재되어 있
다. AMSR-E의 주요한 한계점 중 하나인 Radio Frequency Interference(RFI)에 의한 영향을 개 선하기 위해 7.3GHz 밴드가 추가되었고, 반사판 의 크기를 56% 가량 증가시켜 공간 해상도가 향상 되었다. 2013년 1월부터 Level 1B Product인 밝기 온도 제공을 시작으로 Level 2 Product인 토양수 분, 강수량 등에 대한 관측 자료 및 10 km 해상도 의 Level 3 Product를 순차적으로 제공하고 있다.
01:30 pm(Ascending)과 1:30 am(Descending) 의 local solar time에서 자료를 측정하고 있으며 AMSR-2 토양수분 자료는 각각 United States Department of Agriculture (USDA), Vrije Universiteit Amsterdam (VUA), National Snow and Ice Data Centre (NSIDC), JAXA에서 제공하 고 있다.
■ Microwave Imaging Radiometer using Aperture Synthesis (MIRAS)
Euroupean Space Agency(ESA, 유럽우주국) 의 두번째 Earth Explorere Opportunity Mission 으로 2009년 11월 발사되었다. Soil Moisture and Ocean Salinity(SMOS)는 토양수분과 해양 염 표 2. AMSR2 관련 제원
2.1 Active Microwave Sensor 인공위성
■ Advanced SCATterometer (ASCAT)
유럽우주기구의 극궤도 기상위성인 Metorological Operational Satellite (Metop-A)에 탑재되어 2006년 10월 19일 발사된 능동형 마이크로파 복사
계 센서이다. ASCAT은 수직으로 위치한 레이더 에서 5.255 Ghz(C 밴드)의 전파를 능동적으로 방 출하고 지면에서의 반사 값을 수신하여 복첩(de- chirping)과정을 통해 수신된 신호를 분석한다.
5.255 GHz(C-band) 극초단파를 사용하는 레이더 로 전 지구적 토양수분을 포함하여 해수면 풍향 및 표 3. SMOS 관련 제원
도를 집중적으로 관측하기 위해 개발되었으며, 2-D Interferometric Radiometer를 1.43 GHz의 L-Band로 채택하였다. 특히 1.43 GHz의 L-Band 는 protected Band로 국가적 차원에서 연구 분야의 용도 외에 그 사용을 제한하고 있다. 공간해상도는 35-50 km이며 1~3 일의 시간 해상도의 데이터를 제공하고 있다. 평균적인 SMOS 토양수분의 오차 는 약 ±4 m3m-3%로 목표 오차에 거의 근접하는 것 으로 보고되고 있으며, 미국에서 연구된 4개의 지역 중 한 곳을 제외하고는 SMOS의 오차가 AMSR-E 의 오차와 거의 비슷하거나 낮은 결과를 보였다 (Jackson et al. 2012). 하지만 SMOS의 밝기온 도 및 토양수분 자료가 상당한 bias를 가지는데, 이 는 SMOS의 가장 큰 문제점인 Radio Frequency가 L-band의 토양수분 측정에 큰 영향을 미치기 때문
이다(Montzka et al. 2013). 이러한 전파간섭(RFI) 의 영향은 현재 학계에서 큰 관심의 대상이 되고 있 다. 한반도의 경우 전파간섭의 영향으로 상대적으 로 긴 파장대를 채택한 L-band(1.43 GHz) 기반 SMOS의 MIRAS 센서의 Tb(Bright Temperature) 값은 크게 오염되기 때문에 SMOS 데이터의 사용은 매우 제한적이다. 또한, 현재 국내의 활용할 수 있 는 토양수분 지점 데이터는 SMOS 데이터의 수득률 한계로 인해 지점 데이터와 위성 데이터의 동시간대 데이터를 분석하는데 어려움이 따른다. 그러나 추가 적으로 제공되는 전파간섭 지수 및 데이터 품질 지 수의 조정을 통해 데이터 수득률 증가를 달성할 수 있을 것으로 예상되기 때문에 SMOS의 국내 적용을 위한 추가적인 연구가 필요하다.
■Soil Moisture Active Passive (SMAP)
SMAP은 2015년 1월에 발사된 미국 항공 우주국 (NASA)의 가장 최근에 발사된 토양수분 측정 위성 이다. SMAP 개발의 주 목적은 4m3m-3%로 목표 오 차로 전 지구적인 토양수분을 산출하고 integrated vegetation-soil continuum에 내포된 수분이 결빙 되고 해빙되는 상태를 측정하는 것이다. NASA에서 는 SMAP 위성이 global scale의 물순환 연구 뿐 아 니라 기상 및 재난 예측이 가능하도록 하는 것이 궁 극적 목표라고 소개하고 있다. 또한 에너지와 탄소 순환의 분석에도 사용되어 지구온난화 등에 의한 기
후변화를 이해하는데 크게 도움을 줄 것으로 기대된 다. 또한 측정 swath은 1,000 km이고 적도에서는 3일의 주기로, 기타 지역에서는 2일 주기로 토양수 분 데이터를 제공하게 되어 효율적인 시간주기를 기 대할 수 있다. SMAP은 능동 및 수동형의 역할을 할 수 있는 복합적인 1.20-1.41 Ghz (L-band)를 활용 하는 센서가 탑재 되어 있어 세계최초 수동/능동 복 합형 토양수분 측정이 가능한 시스템으로 운영될 예 정이였으나 지난 7월 센서 이상 문제로 현재는 수동 형 센서만 운영되고 있다. 밝기온도(Level-1), 수동 형 센서를 이용한 토양수분(Level-2) 그리고 모델 표 4. ASCAT 관련 제원
풍속을 측정한다. ASCAT은 837 km 고도에서 지표 면으로 극초단파 에너지로 특성화된 파장을 전송하 고, 지표에서 다시 굴절된 신호는 스펙트럼으로 탐 지된다. 이 파워 스팩트럼을 통해 주파수는 무선 연 결정도와 도플러 주파수를 경사범위 내에서 일련의 처리과정을 거쳐 유효 범위 해상도를 갖는 격자값으 로 제공된다. ASCAT는 3개씩 두 집합으로 구성된 안테나로 구성되어 있으며, 위성으로 트랙의 각 측 면에 위치한 두 개 의 안테나가 550 km 폭으로 극
초단파에 대한 전자 후방 산란을 측정하여 순차적으 로 각 지점의 후방산란계수의 관측값을 측정한다.
후방산란계수는 지표면의 일정 넓이로부터 되돌아 오는 극초단파 에너지에 대한 정량적인 측정값으로 토양 지표층, 표면정도, 식물의 유전체적인 속성에 따라 다양한 값을 나타내게 된다. 이를 이용하여 빙 하의 규모, 영구동토층의 범위, 사막화 추이 등 시공 간적 지표변화 양상을 파악하는데 유용한 정보를 제 공하여 폭넓은 연구에 활용되고 있다.
그림 1. SMAP mission timeline

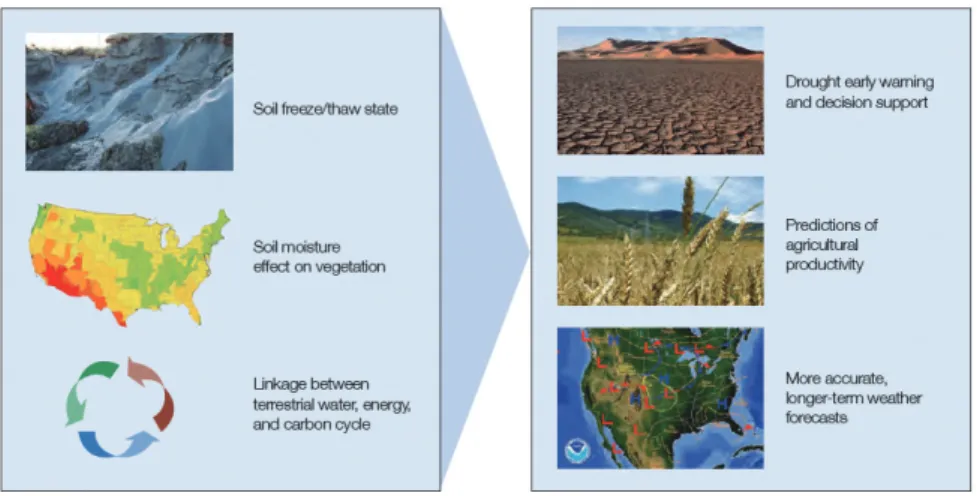

그림 2. SMAP 위성 토양수분 데이터의 활용범위 을 이용한 지표-뿌리층 토양수분 및 탄소 교환량 등
의 정보가 제공되고 있다(http://smap.jpl.nasa.
gov/data/). NASA는 SMAP의 토양수분 데이터 안 정화와 SMAP mission의 지속적인 개발계획을 이 어나가기 위해 대체방안을 검토 중이며 향후 좀 더 자세한 발표가 이루어질 것으로 전망된다.
1) 지표수와 에너지, 탄소 사이클의 연결 과정 이해 2) 지표에서의 물과 에너지 플럭스 추정
3) 북반구 지역에서의 탄소 플럭스 정량화 4) 날씨 및 기후 예측 기술 향상
5) 홍수 및 가뭄 모니터링 역량 개발 (출처: SMAP Handbook, 2015)
3. 맺는 글
올 초 정부 발표에 따르면 2014년보다 20.9% 증 가한 6187억원의 예산을 투입해 한국형 발사체 개 발, 다목적실용위성 개발 및 위성정보활용 시스템 구축 사업 추진을 목표로 ‘우주기술 자립으로 우주 강국 실현’을 위한 구체적 실행계획을 추진하고 있 다. 미래부·국토해양부·해양수산부 등 10개 부처 가 참여하는 범부처 협업체계를 통해 그 역량을 집 결하여 한국형 발사체 자력 개발 및 위성정보 활용 등 우주개발 전 분야의 추진계획을 수립하여 적극 시행 중에 있다. 현재 전 세계적으로 우주분야 산업 경쟁력은 꾸준한 증가 추세에 있으며, 인공위성 사 업에 가장 많은 투자를 하고 있는 미국은 정부와 기 업의 투자 목표가 확실하게 구분되어 NASA와 같은 정보기관과 Lockheed Martin과 같은 기업체가 선 두적인 기술개발 및 활용에 주력하고 있다. 특히 주 목할 것은 국외에서는 우주산업 정부예산의 많은 부 분이 인공위성 자료를 이용한 과학연구에 집중되어 있다는 점이다. 시공간 변동성 탐지가 가능한 원격 탐사 기술의 강점을 활용하여 과학연구에 필요한 빅
데이터 구축이 가능하기 때문이다. 이러한 시점에 서, 우리 정부 역시 기후변화에 대비한 기상위성 운 영·활용 기술개발 및 시스템 구축을 추진하며, 원 격관측기술 활용을 통한 기후변화 감시 능력 강화와 정보 산출 제공을 위한 환경감시 기술개발에 나서는 등 국내 위성영상 활용 방안 확대를 모색하고 있다.
토양수분은 물과 에너지 순환에 주요변수로 기능 하며 농업, 수자원 및 생태학 등의 다양한 과학 분야 에서 분석이 필요한 인자이기 때문에 본고에서 소개 한 위성시리즈의 토양수분 데이터가 적극 활용된다 면 국내 위성영상 활용 방안의 성공적인 수행을 위 한 밑거름이 될 것으로 기대된다. 나아가 인공위성 토양수분 정보가 국내 홍수·가뭄 등 물 관련 재해 뿐 아니라 전반적인 물관리 정책수립에 유용한 기술 이 될 수 있도록 많은 노력이 필요할 것으로 본다.
또한 본고에서 소개된 토양수분 인공위성 정보가 국 내 수자원연구의 발전을 더욱 뒷받침하는 것은 물론 한국의 우주과학 기술이 선진적으로 한 걸음 더 발 전될 수 있는 좋은 기회가 되었으면 한다.
표 5. SMAP 관련 제원
